5 УСТРОЙСТВО

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6 ПОДГОТОВКА К РАБОТЕ

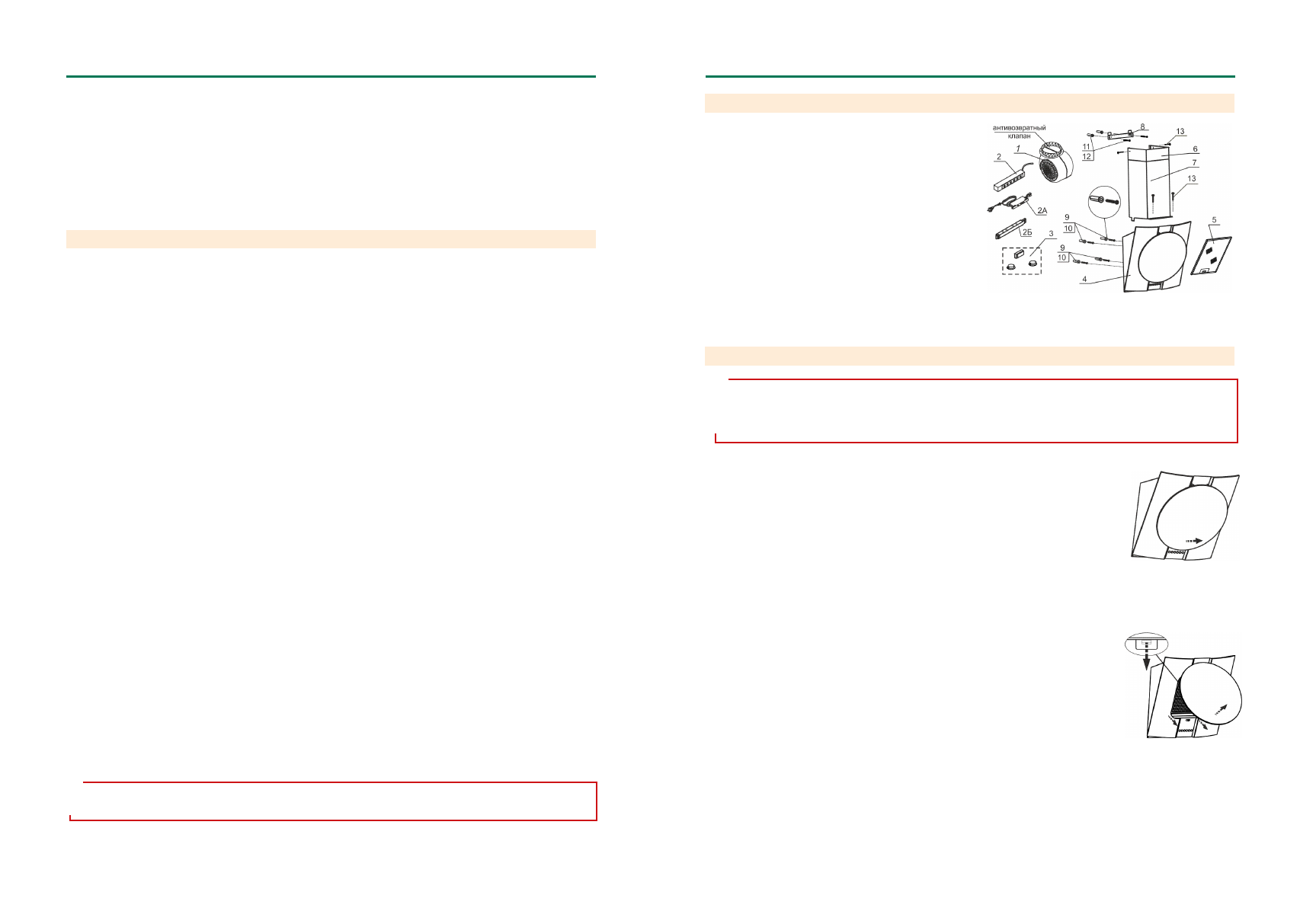

рис. 3

1          Вентилятор.
2          Переключатель ККВ.
2А, 2Б Переключатель кнопочный, сенсорный.
3          Светильники галогенные, трансформатор.
4          Корпус
5          Фильтр алюминиевый
6,7       Фальштруба верхняя, фальштруба нижняя
8          Кронштейн для крепления фальштрубы
9, 10    Дюбели

Ø

10х50мм и винты самонарезающие

             6х50 для крепления вытяжки к стене
11,12   Дюбели

Ø

8

х40мм и винты самонарез.

4

,2х

41

 для

            крепления кронштейна к стене

1

3        Винты самонарезающие 3,5х11 для крепления верхней фальштрубы к кронштейну и нижней

фальштрубы к корпусу вытяжки.

рис. 4

рис. 4А

6.1  Установка кухонной вытяжки (рис.2):

6.1.

1

 Перед установкой вытяжки снимите алюминиевый фильтр (рис. 4, 4А).

Предварительно откройте стеклянную откидную панель:

- потяните за нижний край откидной панели, как показано на рис. 4 и аккуратно от-

кройте ее до упора;

-  снимите  алюминиевый  фильтр,  для  этого  нажмите  на  пружинный  замок

фильтра и потяните его на себя (рис. 4А);

6.1.2.  Разметку отверстий на стене при монтаже вытяжки производите при помощи

монтажного шаблона:

-  всегда устанавливайте вытяжку над центральной частью варочной панели;
-  разметьте  горизонтальную  линию  установки  нижней  части  вытяжки  над

плитой (рис.1);

-    разметьте  осевую  вертикальную  линию  по  центру  участка,  предусмотрен

ного для

установки вытяжки;

-

 совместите линию нижней кромки соответствующей вытяжки (шаблон) с горизон-

тальной линией установки вытяжки над плитой, размеченной ранее;

-  совместите осевую линию шаблона с вертикальной осевой линией над

плитой;

-  разметьте по шаблону отверстия для крепления вытяжки;
- просверлите четыре отверстия для установки дюбелей

Ø

10

х50мм и забейте их;

- вверните два самонарезающих винта 6х50 мм (размер «А», рис. 2);

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

4.1    Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке загрязнен-

ных поверхностей, снятию съемных частей производите при извлеченной вилке шнура электропитания из
розетки электросети.

4.2

*

*   Вытяжку допускается включать только в евророзетку с заземленным контактом.

4.3   ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соответствующи-

ми указанным в технических данных

(220В±10%, 50Гц±2%).

4.4   Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхнос-

тям,

даже через некоторое время после их выключения еще имеется риск ожога.

4

.5  Эксплуатируйте кухонную вытяжку только с установленными лампами.

Неисправные лампы следует

сразу же заменить.

4.6   Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого

фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуата-
ции, то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не
эксплуатируйте прибор без установленного фильтра!

4.7   Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1.
4.8  Не допускайте возникновения факельного пламени под вытяжкой

!

 Пламя газовых конфорок всегда

должно быть закрыто посудой. Сильный

нагрев пламенем газовых конфорок может повредить прибор.

4.9   Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться ли-

цом, обученным правилам работы с электроустановками. При повреждении электрического шнура его за-
мену производит специалист сервисной службы. Категорически запрещается обрезать вилку при монтаже
кухонной вытяжки.

4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от ста-

тических и динамических нагрузок.

4.11 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, рабо-
тающие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, доста-
точном для сгорания топлива.

При подаче воздуха в недостаточном объеме, возникает опасность отравле-

ния газообразными продуктами сгорания, которые всасываются обратно в помещение.

4.12 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используе-

мое для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к прибо-
рам, которые только направляют воздух обратно в комнату)

.

4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев, ког-
да за такими лицами осуществляется надзор или проводится их инструктирование относительно исполь-
зования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор за
детьми с целью недопущения их игр с прибором.

!

Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с вытяжки из нержавеющей

стали, пока Вы не убедитесь в ее технической исправности путем подключения к электрической сети и
проверки всех функций. Защитную пленку с вытяжек из нержавеющей стали рекомендуется снимать
после окончания монтажа.

*-дополнительно для КВ «Рубин Basis 60П-700-Э4Г»

  винт самонарезающий

6

х

50

4

 шт.

         дюбель пластмассовый

Ø

8х40

2

шт.

  дюбель пластмассовый

Ø

10х50

4

 шт.

         винт М6х12*                                                                                                                                     4 шт.
         футорка М6 *                                                                                                                                   4 шт.
3.6    Руководство по эксплуатации

1

 шт.

3.7    Монтажный шаблон                                                                                                                         1 шт.
3.8    Упаковка

   1 шт.

!

ПРЕДУПРЕЖДЕНИЕ: доступные части кухонной вытяжки могут нагреваться  при использовании с при-

борами для приготовления пищи.

*

*

-

для всех, кроме КВ « Рубин 60П-650-К3Г»

ГРАФИТ

• РУБИН • РУБИН

S4

 •  РУБИН В

ASIS S4

  •  РУБИН

STONE S4

-  навесьте  вытяжку  через  отверстия  типа  «замочная  скважина»  и  дополнительно  закрепите  его  двумя

самонарезающими винтами 6х50

мм (размер Б, рис. 2);

- установите фильтр на место;
- закройте панель вручную до момента щелчка защелки.
