РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

ВРЕЗНОЙ БЛОК

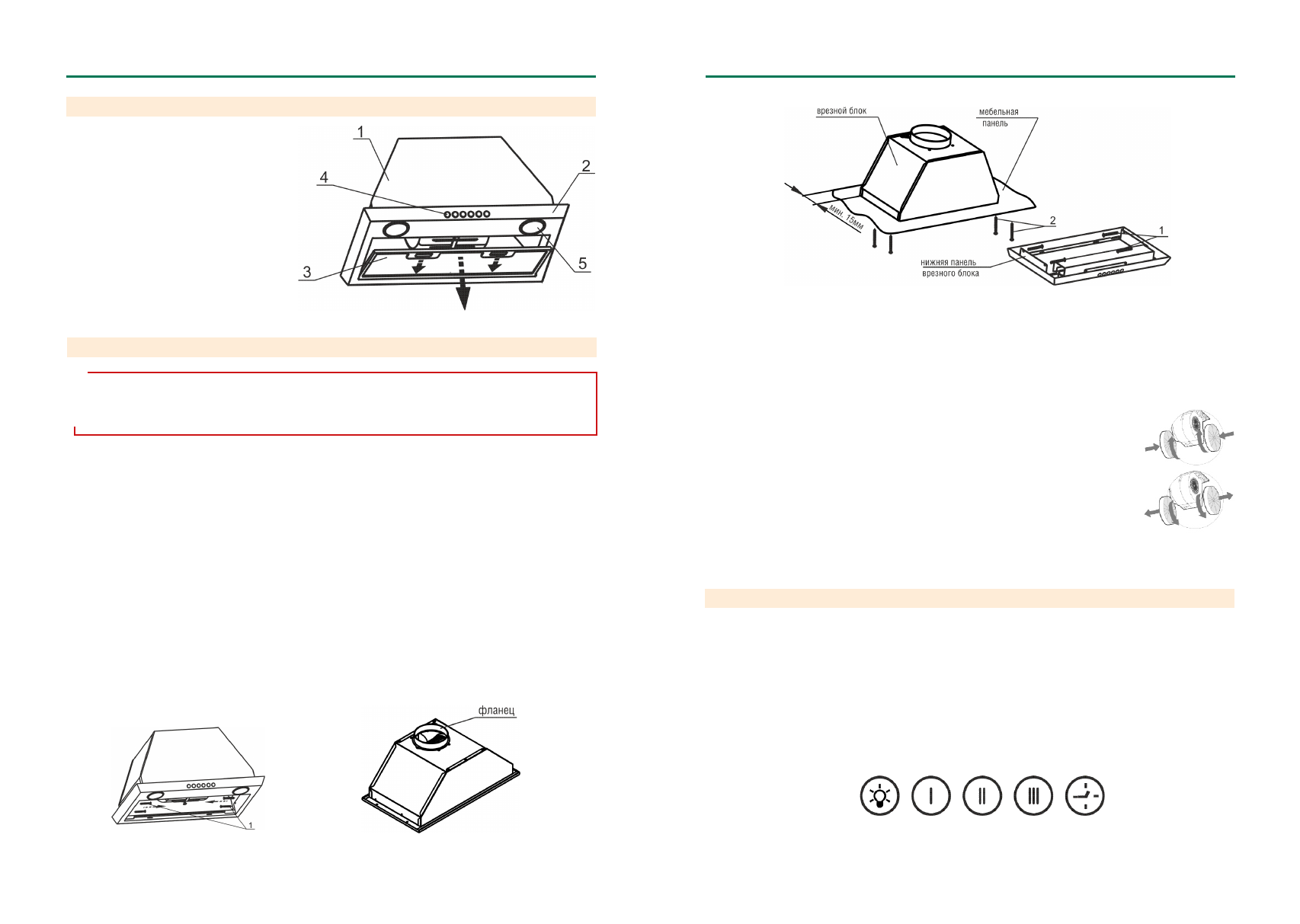

рис. 3

5 УСТРОЙСТВО

1

Корпус с вентилятором.

2

Нижняя панель.

3

Алюминиевый фильтр.

4

Переключатель режимов работы
вентилятора и освещения.

5

Лампы освещения.

6 ПОДГОТОВКА К РАБОТЕ

6.1 Монтаж врезного блока к подвесному элементу мебели над плитой. (рис 4, 5, 6).

џ

При установке КВ «Врезной блок 52Н(П)-400-П3Г(П3Д, П3Л)» и «Врезной блок 52Н-400-К3Г(К3Д)» пред-
варительно установите фланец (рис. 4А).

џ

При установке вытяжки соблюдайте указания пункта 1.2 (рис. 1).

џ

На панели мебельного элемента для вытяжек необходимо вырезать отверстие 263±2,0 х 460+2,0 мм, кро-
ме следующих моделей:

для  вытяжки  «Врезной  блок  52Н(П)-400-П3Л»  вырезать  отверстие  273±2,0  х  460+2,0  мм;

для  вытяжек  «Врезной  блок

S4

72Н(П)-700-Э4Г(Э4Д)»,  «Врезной  блок

  S3

  72Н(П)-700-П3Г(П3Д)»

«Врезной блок 72Н(П)-1000-Э4Г(Э4Д)»вырезать отверстие 263±2,0 х 660+2,0 мм.

џ

Снимите алюминиевый фильтр блока, для этого нажмите на пружинные замки на фильтре и потяните его
вниз и на себя (рис. 3).

џ

Затем , отвернув четыре винта 1 (рис. 4), аккуратно снимите нижнюю панель врезного блока;

џ

Установите блок в панель мебели и закрепите его винтами

2 (рис. 5).

џ

Установите нижнюю панель блока на место, закрепив винтами1 (рис. 5).

џ

Установите алюминиевый фильтр.

рис. 4А

рис. 4

!

ПРЕДУПРЕЖДЕНИЕ:

Нельзя  начинать  монтаж  кухонной  вытяжки  и  снимать  защитную  пленку  с

вытяжки  из  нержавеющей  стали,  пока  Вы  не  убедитесь  в  ее  технической  исправности  путем
подключения  к  электрической  сети  и  проверки  всех  функций.  Защитную  пленку  с  вытяжек  из
нержавеющей стали рекомендуется снимать после окончания монтажа.

•

8

 •

•

9

 •

6.4

Режим «рециркуляции»:

џ

вырежьте  дополнительное  отверстие  в  мебельном  элементе  для  свободного  про-
хождения воздуха при рециркуляции;

џ

снимите алюминиевый фильтр (рис. 3);

џ

установите два угольных фильтра.

џ

угольные  фильтры  устанавливаются  на  защитные  решетки  корпуса  вентилятора

џ

( рис. 6)  (для  вытяжек  с  вентиляторами  воздухопроизводительностью  400  куб.  м/
час,  направление  установки  и  съема  угольных  фильтров,  меняется  на  противопо-
ложное);

џ

установите алюминиевый фильтр на место.

рис. 5

рис.6

6.2 Режим «вытяжки»:

џ

в мебельном элементе подготовьте отверстие для воздуховода

Ø

150 мм (

Ø

120 мм);

џ

подсоедините к изделию полужесткий гофрированный воздуховод;

џ

выходное отверстие воздуховода подсоедините к вентиляционной решетке.

Проверьте свободный ход антивозвратного клапана вентилятора (если он есть) при монтаже вытяжки.

7 ПОРЯДОК РАБОТЫ

7.1

Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и после завер-

шения приготовления оставлять включенной примерно на 15 минут, чтобы обеспечить удаление загряз-
ненного воздуха.

7.2

Управление кухонной вытяжкой производится

одним из переключателей:

- электронным переключателем ККВ;

- ползунковым переключателем ККВ;
- кнопочным переключателем с лампой индикации.

Электронный переключатель

ККВ 3 (рис. 7) имеет пять кнопок.

рис. 7
