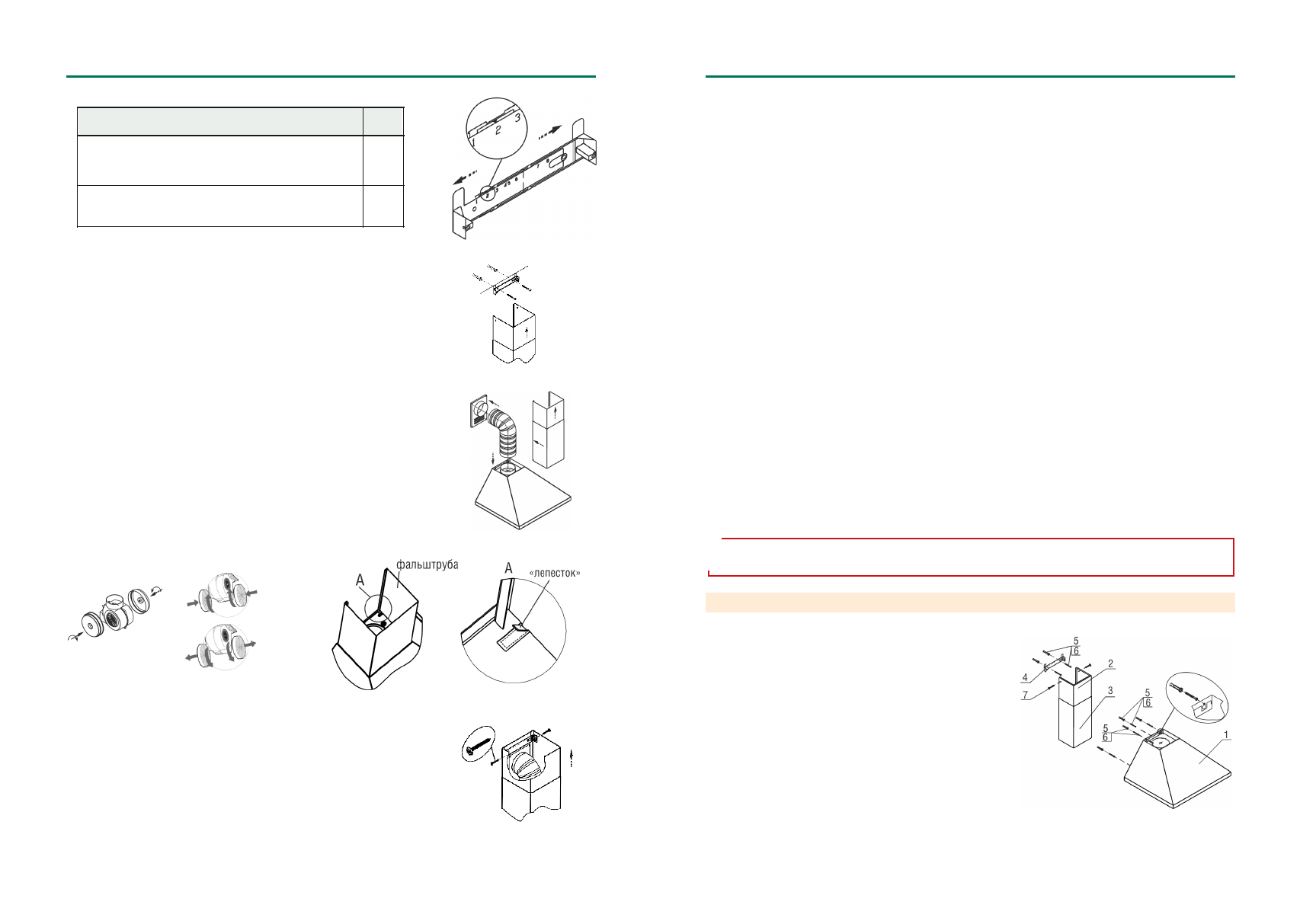

5 УСТРОЙСТВО

рис.  3

ДЛЯ КВ: «ВЕНТА 50/60/90», «ОПТИМА 50П(Н)-430-П3Л», «ОПТИМА 60П(Н)-650-П3Л»

- установите на вытяжку комплект из двух телескопических фальштруб;
- верхнюю фальштрубу выдвиньте на нужную высоту;
-  сделайте  отметку  по  верхнему  краю  фальштрубы  и  проведите

горизонтальную

линию (снимите фальш-трубы;

- приложите кронштейн к стене, как показано на рисунке 7;
-  осевая  линия  кронштейна  должна  совпадать  с  осевой

линией

вытяжки, а верхний край с проведенной ранее горизонтальной линией;

- обозначьте центры отверстий для крепления кронштейна;
- просверлите два отверстия

Ø

8

х40 мм и забейте дюбели;

- прикрепите кронштейн к стене винтами.
6.5.

В  зависимости  от  режима  эксплуатации  вытяжки  соедините

вентилятор (при помощи переходника) КВ «

Оптима

50/

60П(Н)-400

-

П3Л»,

«

Оптима

50/

60П(Н)-400-К3Л»

) с вентиляционной решеткой воздуховодом

( р и с .   8 )   и л и   у с т а н о в и т е   н а   в е н т и л я т о р

у г о л ь н ы е   ф и л ь т р ы

.

Угольные  фильтры  устанавливаются  на  защитные  решетки  корпуса
вентилятора (рис.9, 9А).

Проверьте  свободный  ход  антивозвратного  клапана  при  монтаже

кухонной вытяжки.

6.6

Перед  установкой  нижней  фальштрубы  необходимо  отогнуть

«лепестки»

 (

при их наличии) на корпусе вытяжки (рис.10)

6.7

Установите фальштрубы (рис. 8, 9). Выдвиньте верхнюю фальштрубу,

(рис. 11) и прикрепите ее самонарезающими винтами к кронштейну.
На вытяжки

«Оптима

50/

60П(Н)-400-П3Л», «Оптима

50/

60П(Н)-400-К3Л», «Опти-

ма

Wood

60П-430-П3Л»

  устанавливается только одна нижняя фальштруба.

6.8

Для кухонных вытяжек из нержавеющей стали:

- снимите защитную пленку с корпуса и

фальштруб;

-  будьте  осторожны  при  установке  фальштруб  (рис.  8),  не  повредите

поверхности из нержавеющей стали. Их легко поцарапать.

рис. 11

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

4.

5

Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого

фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,
то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не эксплуа-
тируйте прибор без установленного фильтра!

4.

6

Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1.

4.

7

Не допускайте возникновения факельного пламени под вытяжкой

!

 Пламя газовых конфорок всегда

должно  быть  закрыто  посудой.  Сильный

нагрев  пламенем  газовых  конфорок  может  повредить  прибор.

4.

8

Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,

обученным правилам работы с электроустановками. При повреждении электрического шнура, его замену про-
изводит  квалифицированный  специалист  сервисной  службы.  Категорически  запрещается  обрезать  вилку
при монтаже вытяжки.

4.

9

Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от ста-

тических и динамических нагрузок.

4.1

0

При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-
щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном
для сгорания топлива.

При подаче воздуха в недостаточном объеме возникает опасность отравления газооб-

разными продуктами сгорания, которые всасываются обратно в помещение.

4.1

1

В режиме «вытяжки» загрязненный воздух недопустимо отводить посредством присоединения к вы-

тяжному воздуховоду, предназначенному для удаления продуктов сгорания от приборов, использующих го-
рючий газ или другое топливо ( не относится к воздухоочистителям, которые только возвращают воздух об-
ратно в помещение).

4.1

2

Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие,  нервные  или  психические  отклонения  или  недостаток  опыта  и  знаний,  за  исключением  случаев,
когда за такими лицами осуществляется надзор или проводится их инструктирование относительно исполь-
зования  данного  прибора  лицом,  отвечающим  за  их  безопасность.  Необходимо  осуществлять  надзор
за детьми с целью недопущения их игр с прибором.

4.13 В электрической цепи, при подключении вытяжки, обязательно использовать автоматический вы-

ключатель с током срабатывания не более 16А (рекомендуемый 2А).

ПРЕДУПРЕЖДЕНИЕ: Доступные части кухонной вытяжки могут нагреваться при использовании с

приборами для приготовления пищи .

!

рис.

9

А

рис.

7

ВЕНТА • ОПТИМА

  WOOD

• ОПТИМА

Наименование

N

Вента 50/60Н(П)-430-П3Л

Вента 50/60Н(П)-430-К3Г, Вента 60П-430-П3Л рейлинг

Оптима 50П

(

Н

)

-430-П3Л

1

Вента 50/60/90П(Н)-650-К3Г,
Оптима 60П(Н)-650-П3Л

2

ТАБЛИЦА 3

рис. 6

1

Корпус  вытяжки  в  комплекте  с  вентилятором,
устройством  управления  и  освещения,  фильтром.

2

Верхняя фальштруба.

3

Нижняя фальштруба.

4

Кронштейн  для  крепления  верхней  фальштрубы.

5, 6 Дюбели

Ø

8х40  мм  и  винты  самонарезающие  4,2х41

для крепления вытяжки и кронштейна.

7

Винты  самонарезающие  3,5х11  для  крепления
верхней фальштрубы к кронштейну.
