РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

6.1.2 Разметку отверстий на стене при монтаже вытяжки производите при помощи монтажного
шаблона:

џ

всегда устанавливайте вытяжку над центральной частью варочной панели;

џ

разметьте линию установки нижней части вытяжки над плитой (рис.1);

џ

разметьте осевую вертикальную линию по центру участка, предусмотренного для

установки вытяжки;

џ

совместите линию установки нижней кромки соответствующей вытяжки (шаблон) с

горизонтальной ли-

нией над плитой, размеченной ранее;

џ

совместите осевую линию шаблона с осевой линией для установки вытяжки над плитой;

џ

по шаблону разметьте отверстия для крепления вытяжки ;

џ

просверлите четыре отверстия и забейте в них дюбели

Ø

10

х50 мм;

џ

вверните два самонарезающих винта 6х50

мм (размер А, рис. 2);

џ

навесьте вытяжку через отверстия типа «замочная скважина» и дополнительно закрепите ее двумя само-
нарезающими винтами 6х50

мм (размер Б, рис. 2).

џ

установите фильтр на место;

џ

закройте панель..

6.2

Крепление кронштейна к стене:

џ

прежде чем прикрепить кронштейн к стене, необходимо выставить

его на

р а з м е р

(равный ширине верхней фальштрубы Вашей вытяжки).

џ

увеличьте  размер  кронштейна  (если  это  необходимо),  раздвинув  его,  и

џ

зафиксируйте фиксатором напротив соответствующей цифры.

џ

установите на вытяжку комплект из двух телескопических фальштруб;

џ

верхнюю фальштрубу выдвиньте на нужную высоту;

џ

сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную ли-
нию, затем снимите фальштрубы;

џ

приложите кронштейн к стене, как показано на рис. 6;

џ

осевая линия кронштейна должна совпадать с осевой линией вытяжки, а  верхний
край с ранее проведенной горизонтальной линией;

џ

обозначьте центры отверстий для крепления кронштейна;

џ

просверлите два отверстия

Ø

8

мм и забейте дюбели;

џ

прикрепите кронштейн к стене винтами.

рис. 5

рис. 6

6.3

В  зависимости  от  режима  эксплуата-

ции кухонной вытяжки соедините вентилятор с
вентиляционной  решеткой  полужестким  гоф-
рированным  воздуховодом  (рис.  7)  или  уста-
новите на вентилятор угольные фильтры

.

Проверьте  свободный  ход  антивозвратного
клапана вентилятора при монтаже вытяжки.

џ

Угольные фильтры устанавливают

c

я на за-

щитные    решетки  корпуса  вентилятора
(рис. 7А).

7 ПОРЯДОК РАБОТЫ

7.1

Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и оставлять прибор

включенным примерно на 15 минут после завершения приготовления, чтобы обеспечить удаление загрязнен-
ного воздуха.

7.2

Управление вытяжкой осуществляется при помощи одного из переключателей: ККВ, кнопочного,

сенсорного.

 7.2.1  Электронный переключатель

ККВ (рис. 9) имеет шесть кнопок.

рис. 9

Кнопкой с обозначением           включаются лампы освещения.
Первым нажатием лампы включаются, вторым выключаются.
Вентилятор имеет 4 режима работы:
Кнопкой с обозначением           включается первая скорость вентилятора.

Кнопкой с обозначением

включается вторая скорость вентилятора.

Кнопкой с обозначением

включается третья скорость вентилятора.

Кнопкой с обозначением

включается четвертая скорость вентилятора.

Первым нажатием кнопки вентилятор включается, вторым - выключается

.

Переход к более высокой или низкой скорости производится нажатием  соответствующей кнопки.

Кнопкой с обозначением

включается таймер. При включенном таймере

вентилятор

отключается

через  15  минут

.

Если  необходимо

отключить

таймер

раньше

,

то  нужно

повторно  нажать

на

любую  кнопку

включения скорости вентилятора.
При включении освещения, вентилятора или таймера на соответствующей кнопке включается её подсветка.

• 8 •

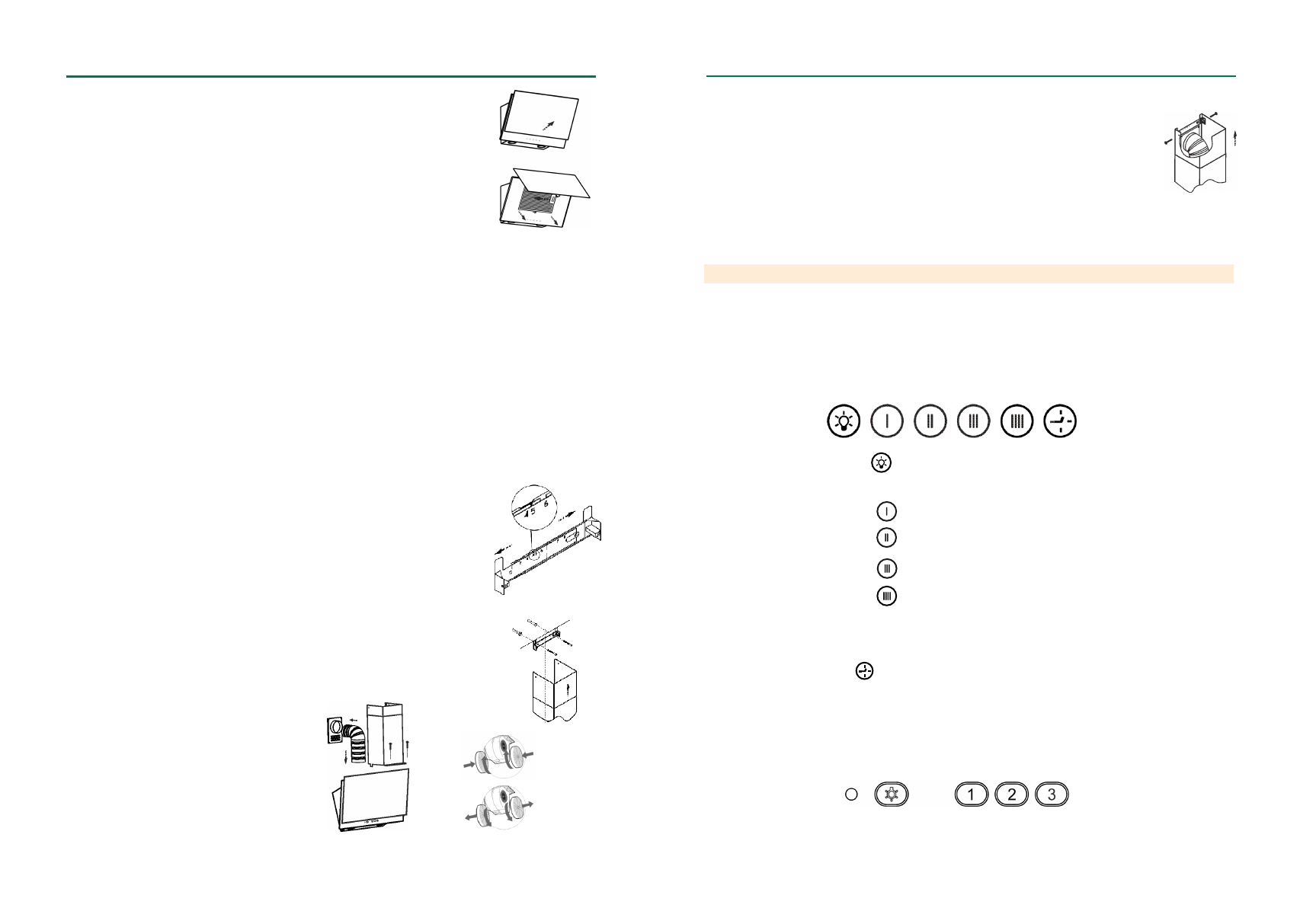

6.1

Установка кухонной вытяжки.

6.1.

1 Перед установкой вытяжки снимите алюминиевый фильтр (рис. 4).

Предварительно откройте стеклянную

откидную панель:

џ

потяните за нижний край откидной панели, как показано на рис.4 и откройте ее .;

џ

снимите алюминиевый фильтр, для этого нажмите на пружинный замок фильтра
и  потяните  его  на  себя.

рис. 4

рис. 7А

рис. 7

6.4

Установите фальштрубы (рис. 7).

џ

На нижней фальштрубе имеются специальные «ушки», которые необходимо направить в
пазы, расположенные на верхней панели вытяжки.

џ

Затем  нижнюю  фальштрубу  необходимо  зафиксировать  на  верхней  панели  вытяжки

џ

двумя самонарезающими винтами 3,5х11 мм.

џ

Выдвиньте верхнюю фальштрубу, навесьте ее на кронштейн (рис.8) и закрепите винтами.

6.5

Для кухонных вытяжек из нержавеющей стали:

џ

снимите защитную пленку с корпуса и фальштруб;

џ

будьте осторожны при установке  фальштруб,  не  повредите  поверхности  из  нержавею-
щей стали, их легко поцарапать.

рис. 8

7.2.2

Кнопочный переключатель (рис.1

0

) с лампой индикации имеет четыре кнопки с фиксацией.

рис. 10
