5 УСТРОЙСТВО

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6 ПОДГОТОВКА К РАБОТЕ

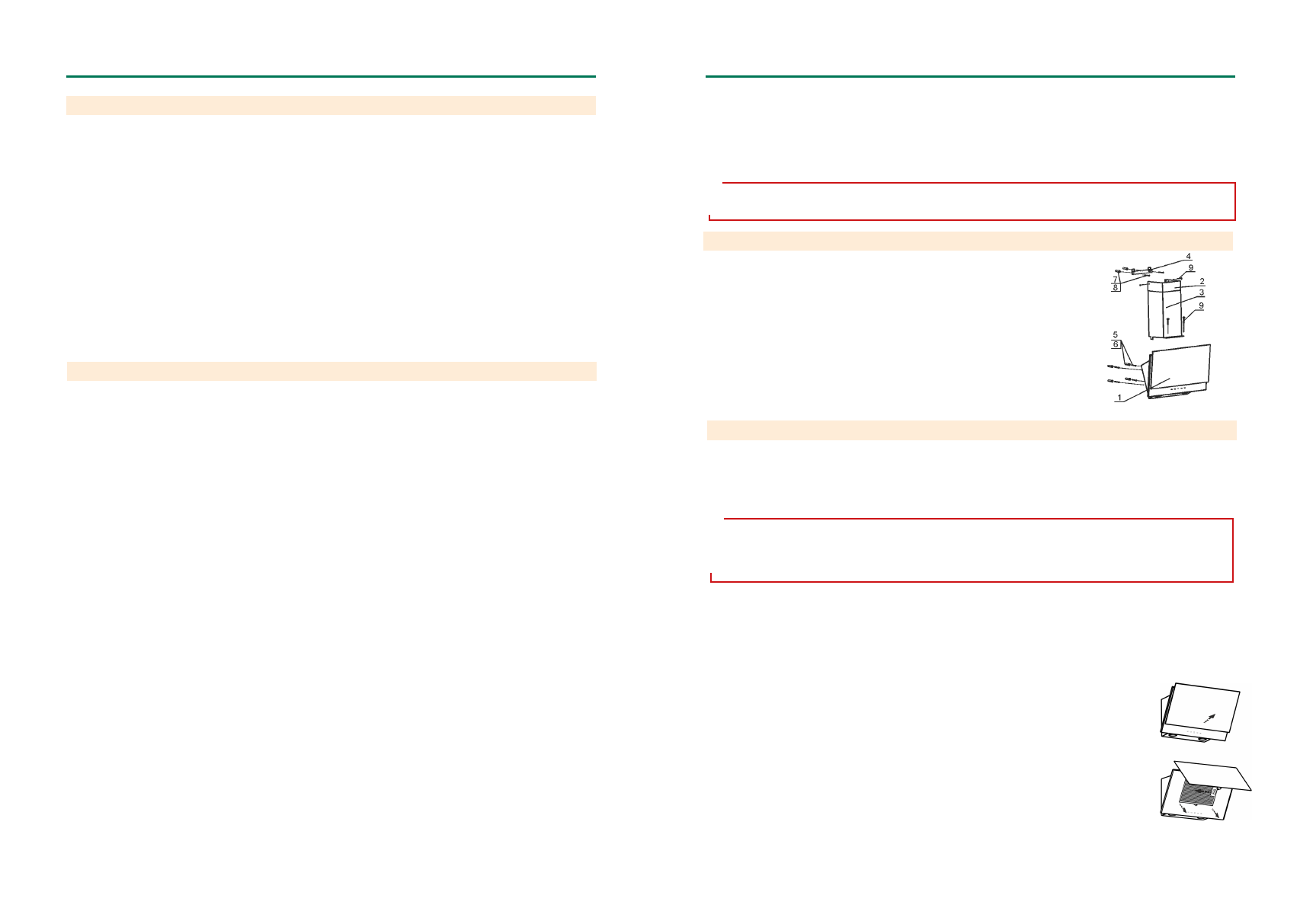

рис. 3

рис. 4

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

4.1

Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке загрязнен-

ных поверхностей, снятию съемных частей производите при извлеченной вилке шнура электропитания из ро-
зетки  электросети.

4.2

*

* Вытяжку допускается включать только в евророзетку с заземленным контактом.

4.3

ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соответствующими

указанным в технических данных

(220В±10%, 50Гц±2%).

4.4

Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям,

даже через некоторое время после их выключения еще имеется риск ожога.

4

.5

Эксплуатируйте кухонную вытяжку только с установленными лампами.

Неисправные лампы следует

сразу же заменить.

4.6

Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого

фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,
то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не эксплуа-
тируйте прибор без установленного фильтра!

4.7

Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1.

4.8

Не допускайте возникновения факельного пламени под вытяжкой

!

 Пламя газовых конфорок всегда

должно быть закрыто посудой. Сильный

нагрев пламенем газовых конфорок может повредить прибор.

4.9

Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,

обученным правилам работы с электроустановками. При повреждении электрического шнура его замену про-
изводит специалист сервисной службы. Категорически запрещается обрезать вилку при монтаже кухонной
вытяжки.

4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-

ческих и динамических нагрузок.

4.11 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-
щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном
для сгорания топлива.

При подаче воздуха в недостаточном объеме, возникает опасность отравления газо-

образными продуктами сгорания, которые всасываются обратно в помещение.

4.12 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используе-

мое для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам,
которые только направляют воздух обратно в комнату)

.

4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи

Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с вытяжки из нержавеющей

стали,  пока  Вы  не  убедитесь  в  ее  технической  исправности  путем  подключения  к  электрической  сети  и
проверки всех функций. Защитную пленку с вытяжек из нержавеющей стали рекомендуется снимать после
окончания монтажа.

*-дополнительно для КВ «Рубин Basis 60П-700-Э4Г(Э4Д)»

3.1

Кухонная вытяжка

1 шт.

3.2

Фальштруба верхняя

 1 шт.

3.3

Фальштруба нижняя

1 шт.

3.4

Кронштейн для фальштрубы

1 шт.

3.5

Крепежные изделия:
винт самонарезающий 3,5х11

   4 шт.

винт самонарезающий 4,2х

41

2

 шт.

винт самонарезающий

6

х

50

4

 шт.

дюбель пластмассовый

Ø

8х40

2

шт.

дюбель пластмассовый

Ø

10х50

4

 шт.

винт М6х12*                                                                                                                                     4 шт.
футорка М6 *                                                                                                                                   4 шт.

3.6

Руководство по эксплуатации

1

 шт.

3.7

Монтажный шаблон                                                                                                                         1 шт.

3.8

Упаковка

   1 шт.

*

*

-

для всех, кроме КВ « Рубин 60П-650-К3Г (К3Д)»

1

Корпус вытяжки в комплекте с вентилятором, устройством управления
и освещения, фильтром.

2, 3

Верхняя фальштруба, нижняя фальштруба.

4

Кронштейн для крепления верхней фальштрубы.

5, 6

Дюбели

Ø

10х50 мм и винты самонарезающие 6х50 мм для крепления

вытяжки к стене.

7,8

Дюбели

Ø

8

х40 мм и винты самонарезающие

4

,2х41мм ля крепления

кронштейна к стене.

9

Винты самонарезающие 3,5х11 мм для крепления верхней фальштрубы
к кронштейну и нижней фальштрубы к корпусу вытяжки.

6.1

Установка кухонной вытяжки.

6.1.

1 Перед установкой вытяжки снимите алюминиевый фильтр (рис. 4).

Предварительно откройте стеклянную

откидную панель:

џ

потяните за нижний край откидной панели, как показано на рис.4 и откройте ее до упора ;

џ

снимите алюминиевый фильтр, для этого нажмите на пружинный замок фильтра и потяните его на себя.

3 КОМПЛЕКТНОСТЬ

ческие, нервные или психические отклонения,  или недостаток опыта и знаний, за исключением случаев, ког-
да за такими лицами осуществляется надзор или проводится их инструктирование относительно использо-
вания данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор за детьми
с целью недопущения их игр с прибором.

4.14 В электрической цепи, при подключении вытяжки, обязательно использовать автоматический вы-

ключатель с током срабатывания не более 16А (рекомендуемый 2А).

6.1.2 Разметку отверстий на стене при монтаже вытяжки производите при помощи мон-

тажного шаблона:

џ

всегда устанавливайте вытяжку над центральной частью варочной панели;

џ

разметьте линию установки нижней части вытяжки над плитой (рис.1);

џ

разметьте осевую вертикальную линию по центру участка, предусмотренного для

уста-

новки вытяжки;

џ

совместите линию установки нижней кромки соответствующей вытяжки (шаблон) с

го-

ризонтальной линией над плитой, размеченной ранее;

џ

совместите осевую линию шаблона с осевой линией для установки вытяжки над плитой;

џ

по шаблону разметьте отверстия для крепления вытяжки ;

џ

просверлите четыре отверстия и забейте в них дюбели

Ø

10

х50 мм;

!

ВНИМАНИЕ: В ЗАВИСИМОСТИ ОТ ВАРИАНТА МОНТАЖА ИСПОЛЬЗУЙТЕ САМОНАРЕЗАЮЩИЕ ВИНТЫ И

ДЮБЕЛИ, СООТВЕТСТВУЮЩИЕ ТИПУ СТЕНЫ (например: железобетон, гипсокартон и т. д.).  Если винты и
дюбели  входят  в  комплект  поставки,  следует  удостовериться  в  том,  что  они  подходят  для  того  типа
стены, на которой должна быть смонтирована вытяжка.

!

ПРЕДОСТЕРЕЖЕНИЕ:  ДОСТУПНЫЕ  ЧАСТИ  КУХОННОЙ  ВЫТЯЖКИ  МОГУТ  НАГРЕВАТЬСЯ  ПРИ

ИСПОЛЬЗОВАНИИ С ПРИБОРАМИ ДЛЯ ПРИГОТОВЛЕНИЯ ПИЩИ.
