- 12 -
- 9 -
5.

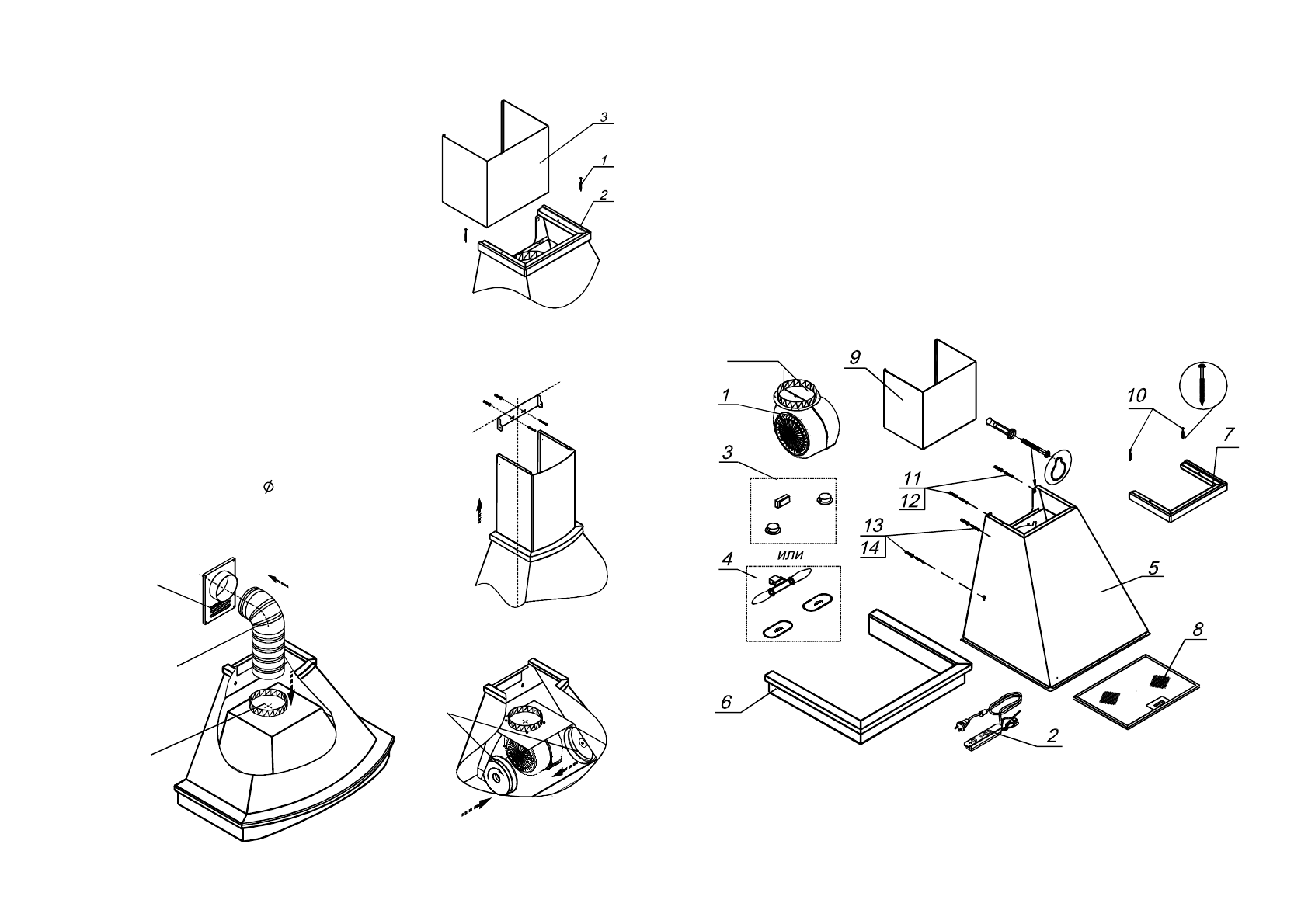

УСТРОЙСТВО ВЫТЯЖНОГО ЗОНТА
РИС
. 2
Для зонтов
: “
Бельведер
60”, “
Вилла
60”, “
Вилла с нишей
60”,
“
Вилла
-
Шатура
60”, “
Камин Грань
60,90”.
РИС
. 5
6.1.1
Для зонтов
“
Вилла
60”, “
Вилла с нишей
60”,
“
Вилла
-
Шатура
60”,“
Бельведер
60”, “
Камин Грань
60, 90”.
Прежде чем навесить зонт
,
установите фальштрубу
(
рис
. 4).
Отверните винты
- 1,
которые крепят верхнее обрамление
-
Установите фальштрубу
- 3
на обрамление и
приверните обрамление вместе с фальштрубой
.
2.
6.1.2
Для зонтов
Прежде чем навесить зонт
,
необходимо верхнее
деревянное обрамление
(
поз
. 6,
рис
. 2)
приклеить к
корпусу зонта
(
поз
. 4,
рис
. 2).
Снимите защитную
пленку с двухсторонней самоклеящейся ленты
,
которая
наклеена на обрамлении и приклейте его к корпусу зонта
.
6.2
Крепление кронштейна к стене
(
рис
. 5).
-
оденьте на зонт фальштрубу и выдвиньте ее на нужную высоту
;
-
сделайте отметку по верхнему краю фальштрубы и
проведите горизонтальную линию
(
фальштрубу опустите
внутрь зонта
);
-
приложите кронштейн к стене
,
как показано на рисунке
5.
Осевая линия кронштейна должна совпадать со осевой
линией зонта
,
а верхний край с проведенной ранее
горизонтальной линией
;
-
обозначьте центры крепления кронштейна
;
-
просверлите два отверстия
для установки дюбелей
(
поз
.14
рис
. 2
А
)
и прикрепите кронштейн к стене шурупами
(
поз
.15
рис
. 2
А
).
“
Ротонда
60”, “
Ротонда
90”,
“
Аркада
90”.
Для зонтов
“
Аркада
90”, “
Былина
90”, “
Бельведер
90”,
“
Вилла
-
Шатура
90”, “
Пергола
60”, “
Ротонда
60”, “
Ротонда
90”:
8
РИС
. 4
РИС
. 6
РИС
. 7
вентиляционная
решетка
гофрированный
воздуховод
вентилятор
зонта
угольные
фильтры
0
.
4.1
При работе зонта в режиме вытяжки одновременно с отопительным
оборудованием
,
которое используется с вытяжными трубами
(
отопительные
системы
,
проточные водонагреватели или котлы
,
работающие на газе
,
жидком
или твердом топливе
),
необходимо обеспечить подачу воздуха в объеме
,
достаточном для сгорания топлива
.
При подаче воздуха в недостаточном
объеме
,
возникает опасность отравления газообразными продуктами сгорания
,
которые всасываются обратно в помещение
.
4.11
В режиме вытяжки загрязненный воздух не должен выходить в
вытяжное отверстие
,
используемое для удаления запахов из приборов
,
сжигающих газ или другие виды топлива
(
не применяют к приборам
,
которые
только направляют воздух обратно в комнату
)
1 -
Вентилятор
.
2 -
Блок переключателей
.
3 -
Светильники галогенные
,
трансформатор
.
4 -
Лампы накаливания
,
стекла фонаря
.
5 -
Кожух
.
6 -
Обрамление нижнее
.
возвратный
клапан
Характеристики
