РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

• 8 •

• 9 •

ТАБЛИЦА 2

Наименование

А(мм)

Б(мм)

Е(мм)

Аркада ТМФ 60П-650-П3Г(П3Д)

140

300

590

Аркада 60П-650-П3Г(П3Д)бел. муар, Аркада Валенсия 60П-650-П3Г(П3Д)
Аркада Фрукты 60П-650-П3Д

140

300

530

Аркада  90П-650-П3Г (П3Д), Аркада Фрукты 90П-650-П3Д

170

380

575

Аркада Василиса 90П-650-П3Г( П3Д)

170

380

590

Аркада Флореале 90П-650-П3Г( П3Д)

170

380

600

Василиса 60П-650-П3Г(П3Д)

140

300

535

Ротонда 50П-650-П3Л

170

300

570

Ротонда 60П-650-П3Л, 60П-1000-П3Г (П3Д)

200

300

555

Ротонда 90П-650-П3Г, 90П-1000-П3Г(П3Д), 90П-1000-С4Г (С4Д)

230

300

475

ТАБЛИЦА 3

рис. 5

Наименование

N

Аркада 60 бел. муар, Аркада ТМФ 60, Аркада Валенсия
60, Аркада Фрукты 60, Василиса 60

1

Ротонда 50/ 60/90

4

Аркада 90, Аркада Василиса 90, Аркада Флореале 90,
Аркада Фрукты 90

6

рис. 6

ВНИМАНИЕ: В   зависимости  от  варианта  монтажа  используйте  самонарезающие  винты  и  дюбели,

соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят  в  комплект  поставки,  следует  удостовериться  в  том,  что  они  подходят  для  того  типа  стены,  на
которой должна быть смонтирована кухонная вытяжка.

!

*

 - для всех, кроме «Аркада 60 бел. муар», «Аркада ТМФ 60», «Аркада Валенсия 60», «Василиса 60»

АРКАДА • ВАСИЛИСА • РОТОНДА

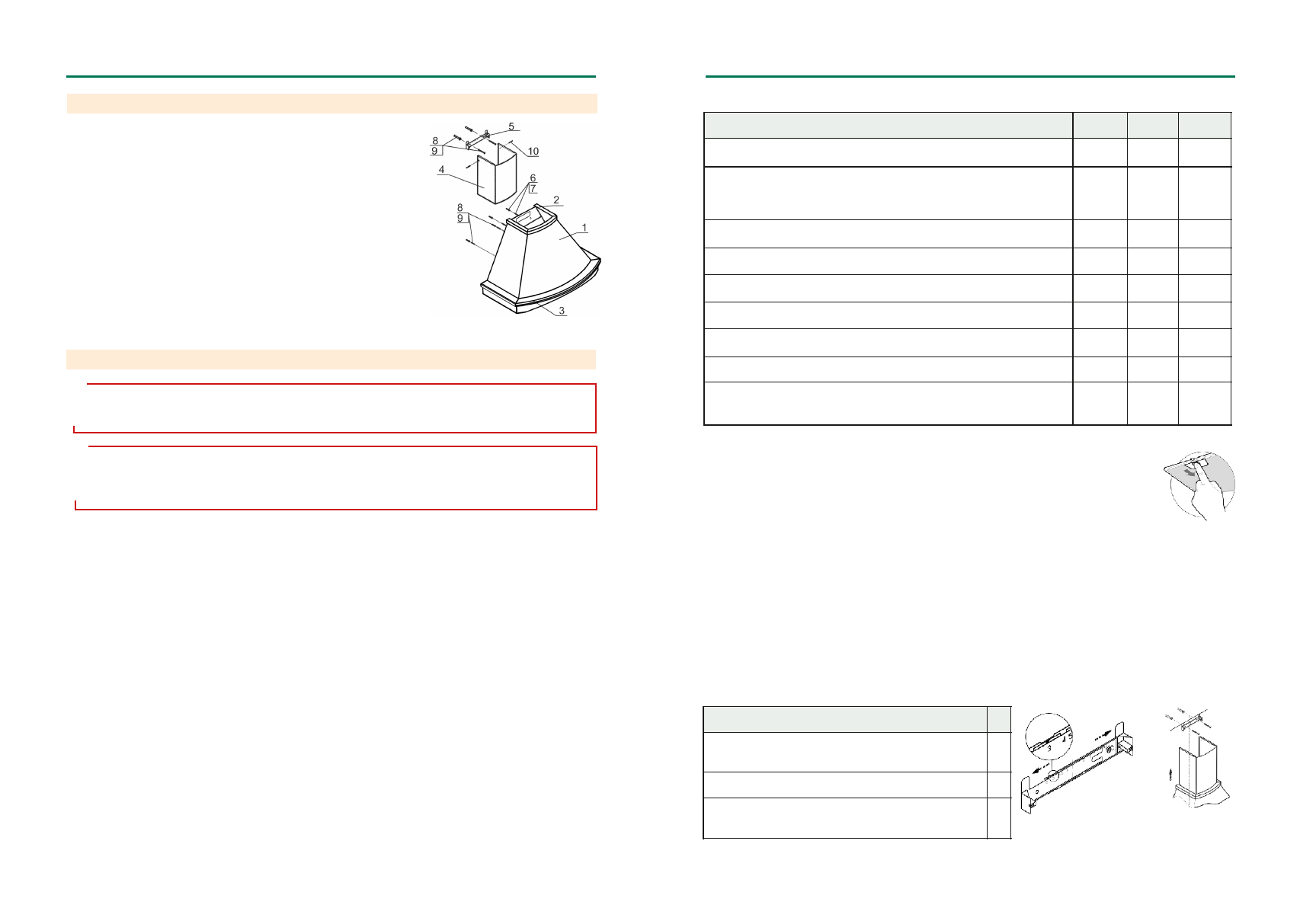

5 УСТРОЙСТВО

рис.  3

1

Корпус вытяжки в комплекте с вентилятором, устройством управ-
ления и освещения, фильтрами.

2

Обрамление верхнее.

3

Обрамление нижнее.

4

Фальштруба.

(

Ø

10х50мм-для  КВ  «Аркада  60  бел  муар»,

«Аркада ТМФ 60П», «Аркада Валенсия 60/90»,  «Василиса  60/90»)
и винты самонарезающие 4,2х41 мм (6х50 мм-для КВ Аркада 60
бел. муар», «Аркада ТМФ 60», «Аркада Валенсия 60»,« Василиса
60») для основного крепления  вытяжки к стене.

8, 9

Дюбели

Ø

8х40 мм и винты самонарезающие 4,2х41 мм для креп-

ления кронштейна и дополнительного крепления вытяжки к стене.

10

Винт  самонарезающий  3,5х11  мм  для  крепления  фальштрубы  к
кронштейну.

5

Кронштейн для крепления верхней фальштрубы.

6, 7

Дюбели

Ø

8х40  мм

6 ПОДГОТОВКА К РАБОТЕ

Внимание!  Перед  установкой  ламп  накаливания  необходимо  проверить  их  исправность.

Повреждение  электрических  цепей  кухонной  вытяжки  вследствие  установки  неисправных  ламп
не является гарантийным случаем.

!

6.1

*

Прежде чем навесить кухонную вытяжку, необходимо верхнее деревянное обрамление (поз. 2, рис. 3 )

приклеить к корпусу вытяжки (поз. 1, рис. 3). Снимите защитную полосу с двухсторонней самоклеящейся лен-
ты, которая наклеена на обрамлении и приклейте его к корпусу вытяжки.

6.2 Установка кухонной вытяжки (рис.2):
- установите лампы Е 14, 40 Вт в патрон вытяжки (для КВ с лампами накаливания);

-

всегда устанавливайте вытяжку над центральной частью плиты;

- разметьте линию установки нижней части вытяжки над плитой (рис. 1);
-  разметьте  осевую  вертикальную  линию  по  центру  участка,  предусмотренного  для

установки  вытяжки;

- разметьте линию на расстоянии «Е» от нижней части прибора;
-  на  этой  линии,  разметьте  центры  отверстий  для  крепления  на  стене  так,  чтобы  размер  «А»  был  поде-

лен пополам относительно осевой линии;

- просверлите отверстия для установки дюбелей

Ø

8х40 мм (

Ø10

х50 мм) и забейте их (размер «А»)

;

- вверните два самонарезающих винта 4х41мм (6х50 мм);
- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на пружинный замок на

фильтре и потяните его вниз и на себя (рис. 4);

- навесьте вытяжку через отверстия типа «замочная скважина»;
- разметьте центры отверстий для дополнительного крепления (размер «Б»);
- снимите вытяжку и просверлите отверстия для дюбелей

Ø

8х40 мм и забейте их (размер «Б»);

-  навесьте  вытяжку  с  вложенной  внутрь  фальштрубой  и  дополнительно  закрепите  двумя

винтами

4,2х41мм;

- установите фильтр.

рис. 4

- выдвиньте фальштрубу на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную линию рис. 6 (фальштрубу

опустите внутрь вытяжки);

- приложите кронштейн к стене, как показано на (рис. 6). Осевая линия

кронштейна должна совпадать с

осевой линией вытяжки, а верхний край с ранее проведенной горизонтальной линией;

- обозначьте центры отверстий для крепления кронштейна;
- просверлите два отверстия Ф

8

 х40 мм для установки дюбелей и прикрепите кронштейн к стене самонаре-

зающими винтами.

6.3 Крепление кронштейна к стене:
- прежде чем прикрепить кронштейн к стене, необходимо выставить

его на нужный

раз-

мер (равный ширине верхней фальштрубы) рис.5. Увеличьте размер кронштейна (если это
необходимо), раздвинув его, и установите фиксатор напротив цифры, соответствующей Ва-
шей вытяжке (см табл.3, графа

N

).
