АРКАДА • РОТОНДА

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

• 8 •

• 9 •

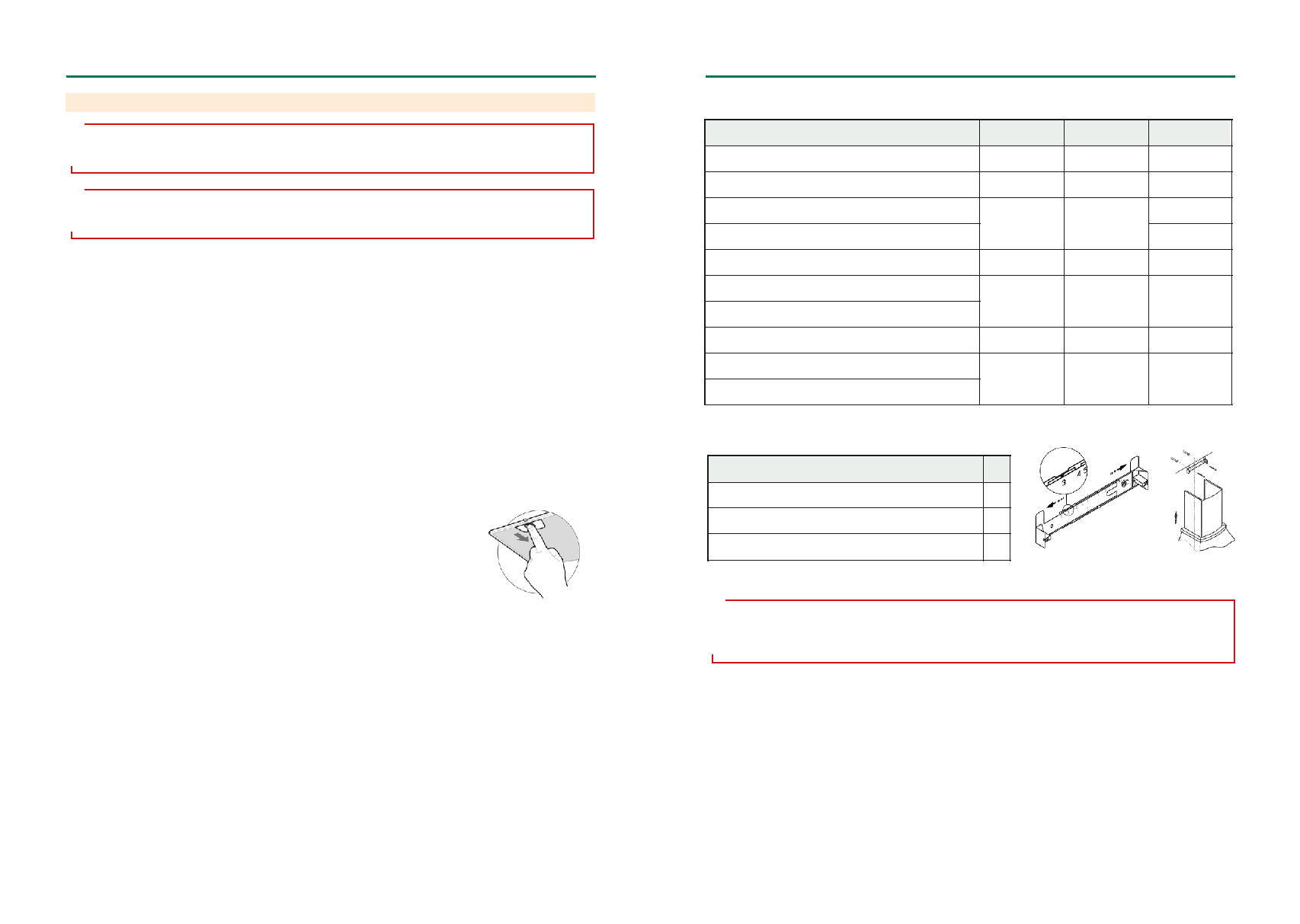

6 ПОДГОТОВКА К РАБОТЕ

6.1

*

  Прежде чем навесить кухонную вытяжку, необходимо верхнее деревянное обрамление (поз. 7, рис. 3 )

приклеить к корпусу вытяжки (поз. 5, рис. 3). Снимите защитную полосу с двухсторонней самоклеящейся лен-
ты, которая наклеена на обрамлении и приклейте его к корпусу вытяжки.

6.2   Установка кухонной вытяжки (рис.2):
- установите лампы Е 14, 40Вт в патрон вытяжки (для КВ с лампами накаливания);

-

всегда устанавливайте вытяжку над центральной частью плиты;

- разметьте линию установки нижней части вытяжки над плитой (рис. 1);
- разметьте осевую вертикальную линию по центру участка, предусмотренного для

установки вытяжки ;

- разметьте линию на расстоянии «Е» от нижней части прибора;
- на этой линии, разметьте центры отверстий для крепления на стене так, чтобы размер «А» был

поделен пополам относительно осевой линии;

- просверлите отверстия для установки дюбелей

Ø

8х40 мм (

Ø10

х50 мм-для КВ «Аркада 60 бел муар»)

и забейте их (размер «А»);

- вверните два самонарезающих винта;
- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на пружинный замок на

фильтре и потяните фильтр вниз и на себя (рис. 4);

Внимание!  Перед  установкой  ламп  накаливания  необходимо  проверить  их  исправность.

Повреждение  электрических  цепей  кухонной  вытяжки  вследствие  установки  неисправных  ламп
не является гарантийным случаем.

!

Внимание! Перед установкой кухонных вытяжек «Ротонда» в исполнении «венецианская

штукатурка» необходимо снять защитную пленку с корпуса вытяжки и фальштрубы.

!

рис. 4

ТАБЛИЦА 2

Наименование

А(мм)

Б(мм)

Е(мм)

Аркада 60П-650-П3Г

/

 Аркада ТМФ 60П-650-П3Г

170

300

530

/

590

Аркада 60П-650-П3Г бел муар

140

300

530

Аркада 90П-650-П3Г

170

380

575

Аркада Василиса 90П-650-П3Г

590

Аркада Флореале 90П-650-П3Г

170

380

600

Ротонда 50П-650-П3Л

200

300

560

Ротонда (Спектр) 60П-650-П3Л, 60П-1000-П3Г

Ротонда Винченце (Мирабо, Бизе) 60П-650-П3Л

200

300

5

6

0

Ротонда 90П-650-П3Г, 90П-1000-П3Г, 90П-1000-С4Г

230

300

470

Ротонда Винченце (Мирабо, Бизе) 90П-650-П3Г

6.3  Крепление кронштейна к стене:
- прежде чем прикрепить кронштейн к стене, необходимо выставить

его на нужный

размер (равный шири-

не верхней фальштрубы) рис.5. Увеличьте размер кронштейна (если это необходимо), раздвинув его, и уста-
новите фиксатор напротив цифры, соответствующей Вашей вытяжке (см табл.3, графа

N

).

- выдвиньте фальштрубу на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную линию рис. 6 (фальштру-

бу опустите внутрь вытяжки);

- приложите кронштейн к стене, как показано на (рис. 6). Осевая линия

кронштейна должна совпадать с

осевой линией вытяжки, а верхний край с ранее проведенной горизонтальной линией;

- обозначьте центры отверстий для крепления кронштейна;
- просверлите два отверстия Ф

8

 х40 мм для установки дюбелей и прикрепите кронштейн к стене самонаре-

зающими винтами.

- навесьте вытяжку через отверстия типа «замочная скважина»;

     - разметьте центры отверстий для дополнительного крепления (размер «Б»);
     - снимите вытяжку и просверлите отверстия для дюбелей

Ø

8х40 мм и забей-

те их (размер «Б»);
     - навесьте вытяжку с вложенной внутрь фальштрубой и дополнительно за-
крепите двумя

винтами 4,2х41мм;

     - установите фильтр.

ТАБЛИЦА 3

рис. 5

Наименование

N

Аркада 60, Аркада ТМФ 60, Аккада 60 бел муар

3

Ротонда 50/ 60/90 (Винченце, Мирабо, Бизе, Спектр)

4

Аркада 90, Аркада Василиса 90, Аркада Флореале 90

6

рис. 6

ВНИМАНИЕ:  в  зависимости  от  варианта  монтажа  используйте  самонарезающие  винты  и  дюбели,

соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят  в  комплект  поставки,  следует  удостовериться  в  том,  что  они  подходят  для  того  типа  стены,  на
которой должна быть смонтирована кухонная вытяжка.

!

*

 - для всех, кроме «Аркада 60П-650-П3Г бел муар»
