• 8 •
• 5 •
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1* Серия вентилятора 400
2.2 Уровень шума, дБА, не более 57
2.3 Номинальное напряжение, В, частота, Гц 220; 50
2.4 Потребляемая мощность, Вт, не более 210
в том числе ламп, Вт 2х40
2.5 Класс защиты
II
по ГОСТ МЭК 335-1
2.6 Степень защиты от влаги обычное исполнение
2.7 Режим работы продолжительный
2.8 Климатическое исполнение УХЛ4.2 по ГОСТ15150
В - высота вытяжки без фальштрубы
(В) - высота вытяжки с фальштрубой
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
Наименование
Габаритные размеры,мм
ШхГхВ (В)
Масса, кг
без упаковки
Тип
угольного
фильтра
Оптима
Blanche
60П-
400
-К3Л
590х490х220(600)
6,5
Ф-05 (2шт.)
3 КОМПЛЕКТНОСТЬ
3.1 Кухонная вытяжка 1 шт.
3.2 Фальштруба
1 шт.
3.3 Переходник 1 шт.
3.4 Лампа накаливания 40 Вт. 2 шт.
3.5 Крепежные изделия:
дюбель пластмассовый
Ø
8х40 4 шт.
винт самонарезающий 4,2х41 4 шт.
винт самонарезающий
3
х12 2 шт.
3.6 Упаковка 1 шт.
3.7 Руководство по эксплуатации 1 шт.
.

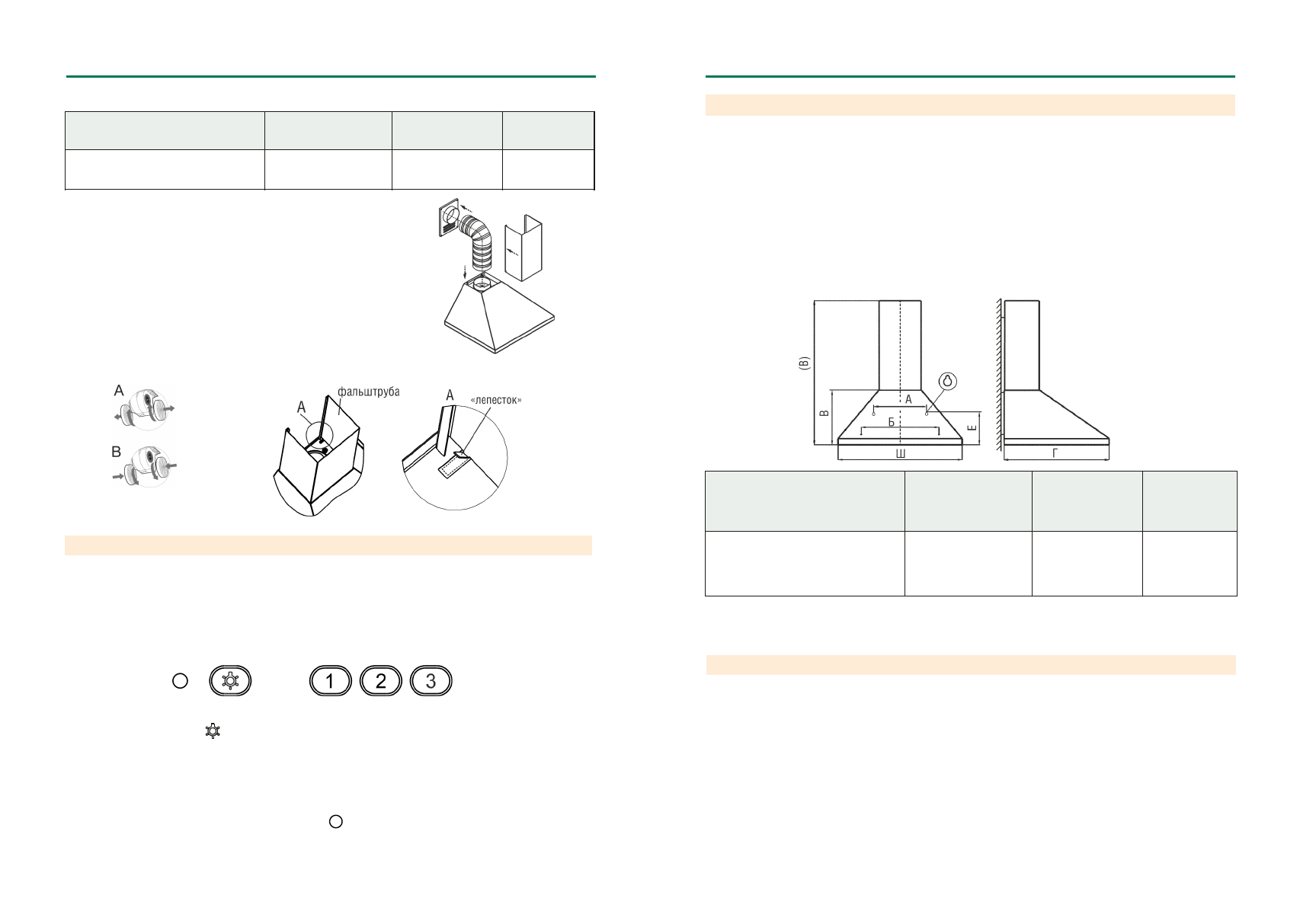

рис. 2
ТАБЛИЦА 1
рис.
5
рис. 6
рис. 7
ОПТИМА
BLANCHE
Режим рециркуляции
ТАБЛИЦА
2
Наименование
А (мм)
Б (мм)
Е (мм)
Оптима
Blanche
60П-400-К3Л
2
2
0
3
4
0
130
*-соответствует максимальной воздухопроизводительности вентилятора (куб. м/час).
7.1
Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и после завершения
приготовления оставлять включенной примерно на 15 минут, чтобы обеспечить удаление загрязненного
воздуха.
7.2
Управление кухонной вытяжкой производится кнопочным переключателем с лампой индикации.
Переключатель (рис.8) имеет четыре кнопки с фиксацией.
рис. 8
Кнопка с обозначением управляет лампами освещения.
Утоплена - «вкл.», отжата
-
«выкл.».
Кнопки с обозначением 1,
2,
3
-
управляют вентилятором:
позиция 1 - низкая скорость работы вентилятора;
позиция 2 - средняя скорость работы вентилятора;
позиция 3 - высокая скорость работы вентилятора.
Включение сигнальной лампочки с обозначением информирует о работе вентилятора.
7 ПОРЯДОК РАБОТЫ
6.3
В зависимости от режима эксплуатации вытяжки соедините
вентилятор при помощи переходника с вентиляционной
решеткой воз-
духоводом (рис. 5) или установите на вентилятор угольные фильтры .
Фильтрация воздуха осуществляется с помощью двух угольных фи-
льтров, затем очищенный воздух возвращается в
помещение.
Угольные фильтры устанавливаются на защитные решетки корпуса
вентилятора (рис. 6).
Исключите возможность попадания посторонних предметов в горло-
вину вентилятора, при эксплуатации кухонной вытяжки в режиме «ре-
циркуляции».
6.4
Перед установкой фальштрубы необхдимо отогнуть «лепес-
тки»
на корпусе вытяжки (рис.7)
