• 8 •

• 5 •

ОНИКС 60 • ОНИКС ART 60

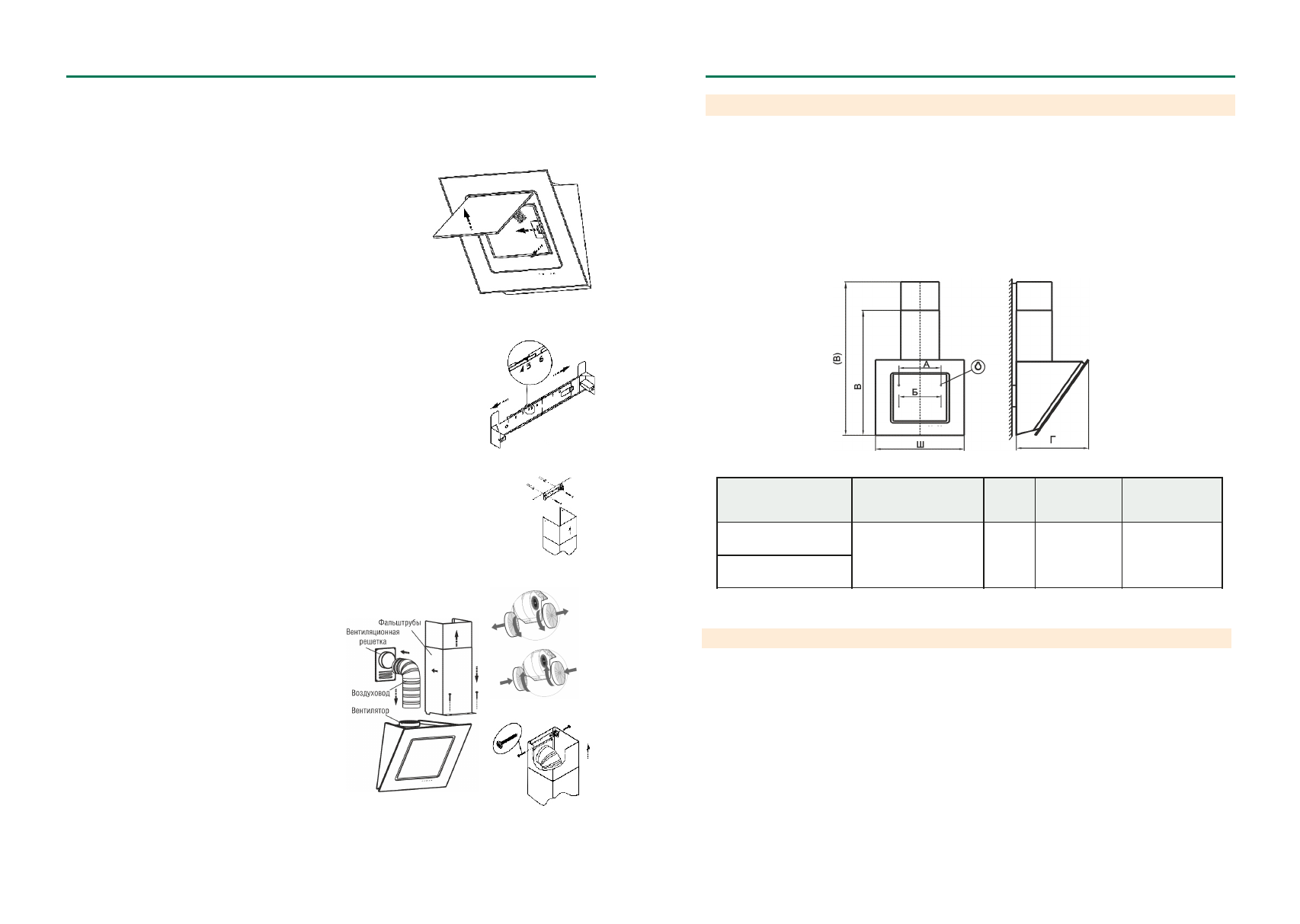

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

рис. 2

В - высота вытяжки с нижней фальштрубой.
(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой

3 КОМПЛЕКТНОСТЬ

2.1    Воздухопроизводительность вентилятора, м

³

/

час, max                                                               1000

2.2     Уровень шума, дБА., не более                                                                                                           62
2.3     Номинальное напряжение, В, частота, Гц                                                                                  220,50
2.4     Номинальное напряжение галогенных ламп, В                                                                                12
2.5     Потребляемая мощность, Вт, не более

2

6

0

          в том числе ламп, Вт                                                                                                                       2х20
2.6     Класс защиты

I

 по ГОСТ МЭК 335-1

2.7     Степень защиты от влаги                                                                                    обычное исполнение
2.8     Режим работы                                                                                                          продолжительный
2.9     Климатическое исполнение                                                                               УХЛ4.2 по ГОСТ15150

ТАБЛИЦА 1

3.1 Кухонная вытяжка

 1 шт.

3.2 Фальштруба верхняя

 1 шт.

3.3 Фальштруба нижняя

 1 шт.

3.4

 Кронштейн для фальштрубы

 1 шт.

3.5 Крепежные изделия:

       винт самонарезающий 3,5х11

 4 шт.

винт самонарезающий

6

х

50

4

 шт.

       винт самонарезающий 4,2х41

2

 шт.

       дюбель пластмассовый

Ø

8х40

2

шт.

дюбель пластмассовый

Ø

10х50

4

 шт.

3.6 Руководство по эксплуатации

1

 шт.

3.7 Монтажный шаблон

 1 шт.

3.8 Упаковка

  1 шт.

  .

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

Наименование

Габаритные размеры,мм

ШхГхВ (В)

А (мм)
Б (мм)

Масса, кг

без упаковки

Тип угольного

фильтра

Оникс 60П-1000-Е4Г

590х480х870(1350)

280

21,5

Ф-02

Оникс

Art

6

0

П-1000-Е4Г

рис. 6

рис. 8

6.2  Крепление кронштейна к стене:
-  прежде чем прикрепить кронштейн к стене, необходимо выставить

его на

нужный

размер (равный ширине верхней фальштрубы). Увеличьте размер крон-

штейна (если это необходимо), раздвинув его, и установите фиксатор напротив
цифры 5 (см. рис. 5)

-  установите на вытяжку комплект из двух телескопических фальштруб;
-  верхнюю фальштрубу выдвиньте на нужную высоту;

  -  сделайте отметку по верхнему краю фальштрубы и проведите горизонталь-
ную линию, затем снимите фальштрубы;

-  приложите кронштейн к стене, как показано на рис. 6;
-  осевая линия кронштейна должна совпадать с осевой линией вытяжки, а вер-

хний край с ранее проведенной горизонтальной линией;

-  обозначьте центры отверстий для крепления кронштейна;
-  просверлите два отверстия

Ø

8

мм и забейте дюбели;

-  прикрепите кронштейн к стене винтам

рис. 5

рис. 4

6.1.2    Перед  установкой  кухонной  вытяжки  снимите  алюминиевый

фильтр (рис. 4). Предварительно откройте стеклянную откидную панель:

-  потяните за нижний край откидной панели, как показано на (рис. 4) и

откройте ее;

-  закрывайте панель до момента щелчка защелки.
Чтобы  снять  алюминиевый  фильтр,  нажмите  на  пружинный  замок

фильтра

и потяните его на себя (рис. 4).

Навесьте вытяжку через отверстия типа «замочная скважина» (размер

«А»,  рис.  2)  и  дополнительно  закрепите  ее  двумя  самонарезающими
винтами 6х50 мм (размер «Б»).

Установите фильтры.

рис. 7

6.3   В зависимости от режима эксплуатации вытяж-

ки, соедините вентилятор с вентиляционной решеткой
полужестким гофрированным воздуховодом (рис. 7)
или установите на вентилятор угольные фильтры, если
они предусмотрены. Угольные фильтры устанавлива-
ются на защитные решетки корпуса вентилятора путем
легкого нажатия и поворота (рис.

7 А).

Проверьте свободный ход антивозвратного клапана
при установке воздуховода.

6.4  Установка фальштруб (рис.7).

На нижней фальштрубе имеются специальные
«ушки», которые необходимо направить в пазы, распо-
ложенные на верхней панели вытяжки. Затем нижнюю
фальштрубу необходимо зафиксировать двумя само-
нарезающими винтами 3,5х11 мм. Выдвиньте верхнюю
фальштрубу, навесьте ее на кронштейн (рис.8) и закре-
пите винтами 3,5х11мм.

рис. 7 А

-  совместите осевую линию шаблона с осевой вертикальной линией

установки вытяжки над плитой;

-  разметьте по шаблону отверстия для крепления вытяжки;
-  просверлите четыре отверстия

10

 мм и забейте в них дюбели;

-  вверните два самонарезающих винта 6х50

мм (размер А, рис. 2).

Ø
