• 8 •
• 5 •
ТАБЛИЦА 2
рис. 5
рис. 6

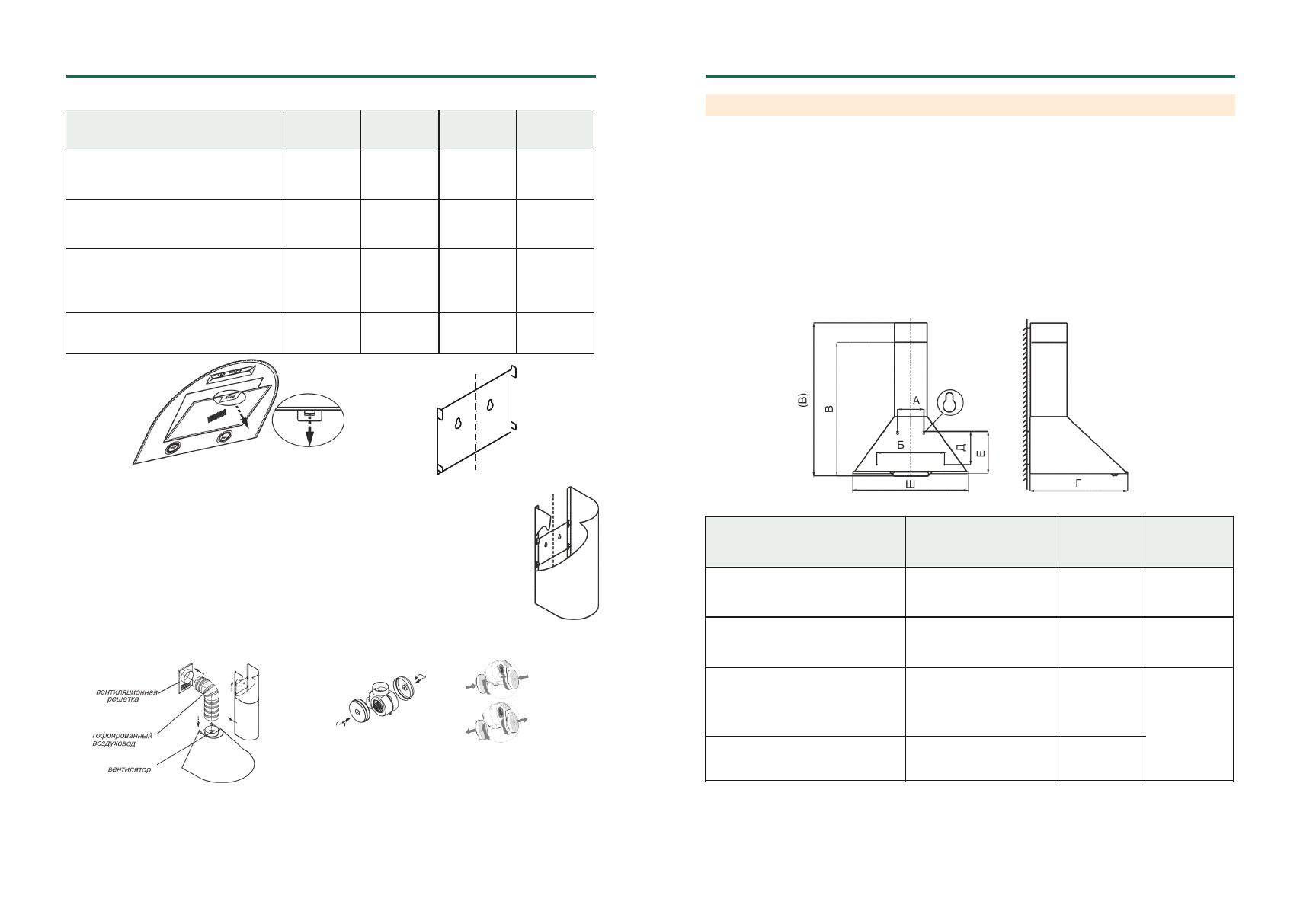

2 ТЕХНИЧЕСКИЕ ДАННЫЕ
ТАБЛИЦА 1
Наименование
Габаритные размеры, мм
ШХГхВ(В)
Масса, кг
(без упаковки)
Тип угольного
фильтра
Эпсилон 50П-430-П3Л
Эпсилон 50Н-430-П3Л
Эпсилон 50П-430-П3Г
500х500х725 (1100)
6,5
не
предусмотрен
Эпсилон 60П-430-П3Л
Эпсилон 60Н-430-П3Л
Эпсилон 60П-430-П3Г
600х505х680 (1060)
6,7
Ф-00
(2шт)
Омега 60П-650-К3Л
Омега 60Н-650-К3Л
Омега 60П-650-К3Г
Омега 60Н-650-К3Г
595х500х725 (1100)
8,5
Ф-02
(2шт)
Омега 90П-650-Э3Г
Омега 90Н-650-Э3Г
900х550х710 (1090)
11,2
В - высота вытяжки с нижней фальштрубой
(В) - высота вытяжки с
максимально выдвинутой верхней фальштрубой.
рис. 2
Наименование
А(мм)
Б(мм)
Д(мм)
Е(мм)
Эпсилон 50П-430-П3Л
Эпсилон 50Н-430-П3Л
Эпсилон 50П-430-П3Г
130
220
280,5
343
Эпсилон 60П-430-П3Л
Эпсилон 60Н-430-П3Л
Эпсилон 60П-430-П3Г
135
350
169,5
220
Омега 60П-650-К3Л
Омега 60Н-650-К3Л
Омега 60П-650-К3Г
Омега 60Н-650-К3Г
140
300
288
345
Омега 90П-650-Э3Г
Омега 90Н-650-Э3Г
140
300
256
330
6.2 Установите на кухонную вытяжку комплект из двух телескопических фальштруб.
Верхнюю фальштрубу предварительно навесьте на кронштейн (рис. 5) и выдвиньте на нужную
высоту.
Разметьте центры отверстий для крепления верхней фальштрубы с кронштейном (рис.6).
Снимите фальштрубы и просверлите два отверстия для установки дюбелей
Ø
8х40мм и
забейте их. Вверните два винта.
6.
3
В зависимости от режима эксплуатации вытяжки соедините вентилятор с вентиляцион-
ной решеткой полужестким гофрированным воздуховодом (рис.
7
) или установите на
вентилятор
угольные фильтры
*
.
Угольные фильтры устанавливаются на защитные решетки корпуса вентилятора путем легкого
нажатия и поворота (рис.
8
).
*
-
угольные фильтры для всех, кроме «Эпсилон 50
»
рис. 8
рис. 7
6.4 Установите фальшьтрубы (рис. 7, 8). Выдвиньте верхнюю фальштрубу и навесьте ее через отверстия
«замочная скважина» (расположенные на кронштейне).
2.1 Воздухопроизводительность вентилятора, куб м
/
час, max 430, 650*
2.2 Уровень шума, дБА, не более 60
2.3 Номинальное напряжение, В; частота, Гц 220; 50
2.4 Номинальное напряжение галогенных ламп, В 12
2.5 Потребляемая мощность, Вт, не более 200, 230**
в том числе ламп, Вт 2х20 или 2х40**
2.6 Класс защиты
II
по ГОСТ МЭК 335-1
2.7 Степень защиты от влаги обычное исполнение
2.8 Режим работы продолжительный
2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150
ОМЕГА• ЭПСИЛОН
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
*- для вытяжек «Омега 60 , «Омега 90
**- для вытяжек с лампами накаливания
»
»
рис. 4
для КВ «Эпсилон 60»
для КВ «Омега»
