ТЕХНИЧЕСКИЕ ДАННЫЕ; КОМПЛЕКТНОСТЬ; Угольные фильтры Ф-03 приобретаются отдельно.; ПОРЯДОК РАБОТЫ - Elikor Олимпия 50 - Инструкция по эксплуатации - Страница 5

• 8 •

• 5 •

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1   Воздухопроизводительность, куб. м

/

час, max                                                                               290

2.2   Уровень шума, дБА, не более

в режиме «фильтрации» («рециркуляции»)                                                                                       57

        в режиме «вытяжки»                                                                                                                             54
2.3   Номинальное напряжение, В; частота, Гц                                                                                  220, 50
2.4   Потребляемая мощность, Вт, не более                                                                                             210
        в том числе ламп, Вт                                                                                                                       2х40
2.5   Класс защиты

II

по ГОСТ МЭК 335-1

2.6   Степень защиты от влаги                                                                                      обычное исполнение
2.7   Режим работы                                                                                                           продолжительный
2.8   Климатическое исполнение                                                                                 УХЛ4.2 по ГОСТ15150

рис.  2

ТАБЛИЦА 1

Наименование

Габаритные размеры, мм

ШхГхВ

Масса, кг

(без упаковки)

Тип угольного

фильтра

Olympia

H1M50

500х

500

х

128

6.0

Ф-03

Olympia

H1M60

600х

500

х

128

7.0

Ф-03

3 КОМПЛЕКТНОСТЬ

3.1     Воздухоочиститель                                                                                                                         1 шт.
3.2     Лампа накаливания 40Вт                                                                                                              2 шт.
3.3     Заглушка                                                                                                                                         1 шт.
3.4     Переходник                                                                                                                                     1 шт.
3.5     Руководство по эксплуатации                                                                                                        1 шт.
3.6     Упаковка                                                                                                                                          1 шт.

7.1 Рекомендуется включать воздухоочиститель перед началом приготовления пищи и после завершения

приготовления оставлять включенной примерно на 15 минут, чтобы обеспечить удаление загрязненного воз-
духа.

7.2 Управление воздухоочистителем производится при помощи ползункового переключателя  или кнопоч-

ного переключателя с лампой индикации.

7.2.1 Ползунковый переключатель (рис.8):

Левый переключатель регулирует скорость работы вентилятора:
позиция 0 - вентилятор выключен;
позиция 1 - низкая  скорость работы вентилятора;
позиция 2 - средняя скорость работы вентилятора;
позиция 3 - высокая скорость работы вентилятора.
Включение сигнального индикатора информирует

о работе вентилятора.

П р а в ы й   п е р е к л ю ч а т е л ь   р е г ул и р у е т   р е ж и м   о с в е щ е н и я   в   с о о т в е т с т в и и   с   о б о з н ач е н и е м :
1 - включено;

 0 - выключено.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВОЗДУХООЧИСТИТЕЛЯ

Угольные фильтры Ф-03 приобретаются отдельно.

!

Нельзя  начинать  монтаж  воздухоочистителя  и  снимать  защитную  пленку  с  воздухоочистителя  из

нержавеющей  стали,  пока  Вы  не  убедитесь  в  его  технической  исправности  путем  подключения  к
электрической сети и проверки всех функций. Защитную пленку с воздухоочистителей из нержавеющей
стали рекомендуется снимать после окончания монтажа.

7 ПОРЯДОК РАБОТЫ

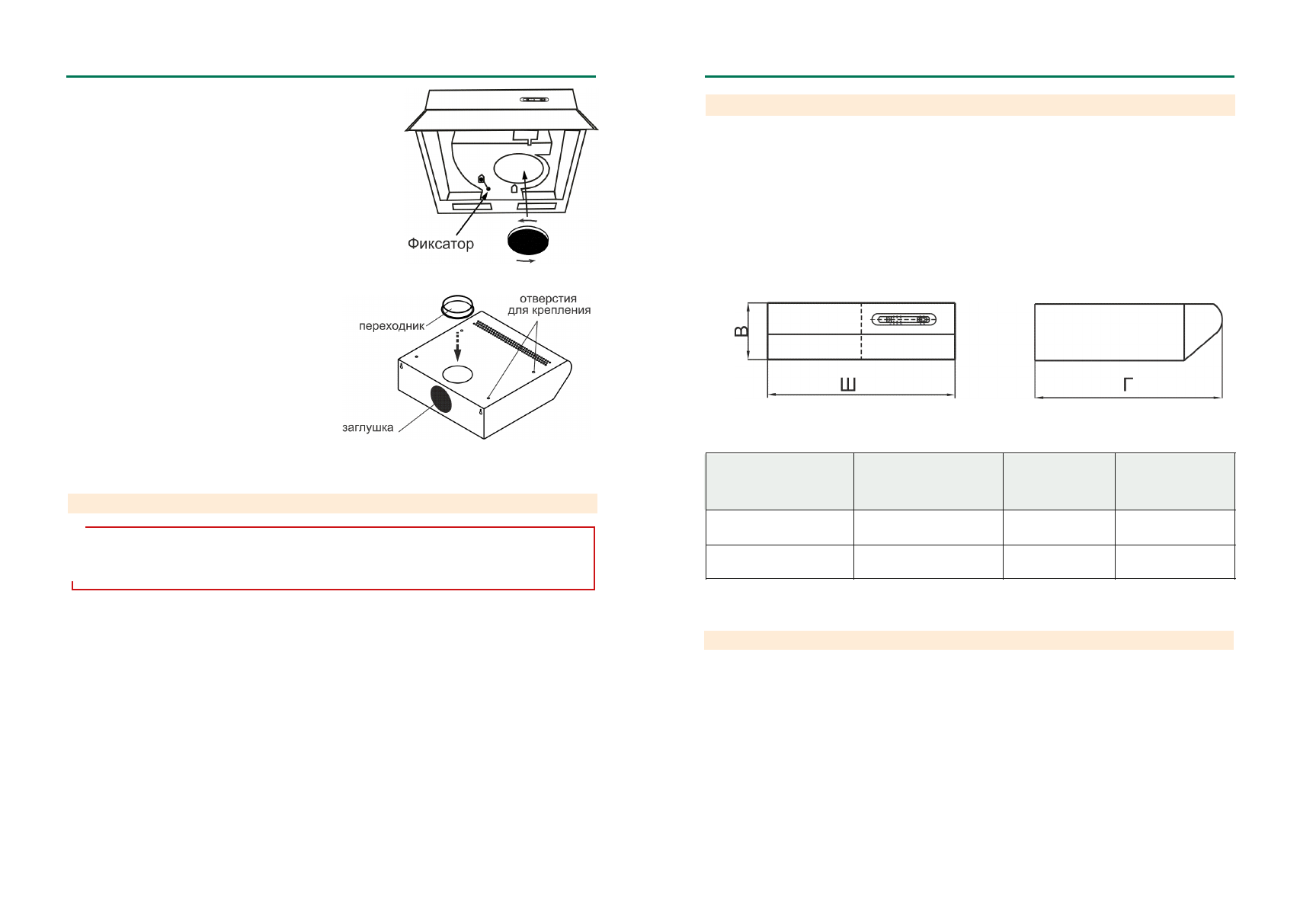

рис. 6

6.3 Режим вытяжки:
-  установите  и  зафиксируйте  пластиковый  переходник,  который

вы  найдете  внутри  изделия,  в  верхнем  положении  (рис.  7);

- заглушкой (рис. 7) закройте отверстие на задней стенке изделия;
-  фиксатор  (рис.  6)  должен  находится  в  положении  вытяжка

(

положение “А”

).

- присоедините к изделию воздуховод

Ø

120мм.

Возможно  присоединение  воздуховода  к  задней  стенке  воздухо
очистителя,  тогда  верхнее  отверстие  закройте  заглушкой

,  а

переходник установите в отверстие на

задней стенке

.

6.

4

 Крепление воздухоочистителя:

-

при установке воздухоочистителя соблю-

дайте указания п. 1.2 (рис.1);

-

разметьте и просверлите четыре отверстия в

полке (к которой крепите воздухоочиститель), со-
гласно отверстиям для крепления на верхней па-
нели корпуса прибора(рис.7);

- прикрепите воздухоочиститель к полке;
- на задней стенке воздухоочистителя имеются

отверстия для дополнительного крепления к сте-
не ;

-  соедините  вентилятор  воздухоочистителя  с

вентиляционной  решеткой  полужестким  гофри-
рованным воздуховодом диаметром 120 мм.
(при работе в режиме «вытяжка»).

рис. 7

Olympia
