• 8 •
• 5 •
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1 Серия вентилятора
650
2.2 Номинальное напряжение, В; частота, Гц 220; 50
2.3 Потребляемая мощность, Вт, не более 155
в том числе
LED
-диодных ламп, Вт 2х2,4 (2х3,5)
2.4 Класс защиты
II
по ГОСТ МЭК 335-1
2.5 Степень защиты от влаги обычное исполнение
2.6 Режим работы продолжительный
2.7 Климатическое исполнение УХЛ4.2 по ГОСТ15150
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
3 КОМПЛЕКТНОСТЬ
3.1 Кухонная вытяжка 1 шт.
3.2 Фальштруба
1 шт.
3.3 Рейлинг в упаковке (с ключом-шестигранником) 1 шт.
3.4 Крепежные изделия:
дюбель пластмассовый
Ø
8х40 4 шт.
винт самонарезающий 4,2х41 4 шт.
3.5 Упаковка 1 шт.
3.6 Руководство по эксплуатации 1 шт.
.

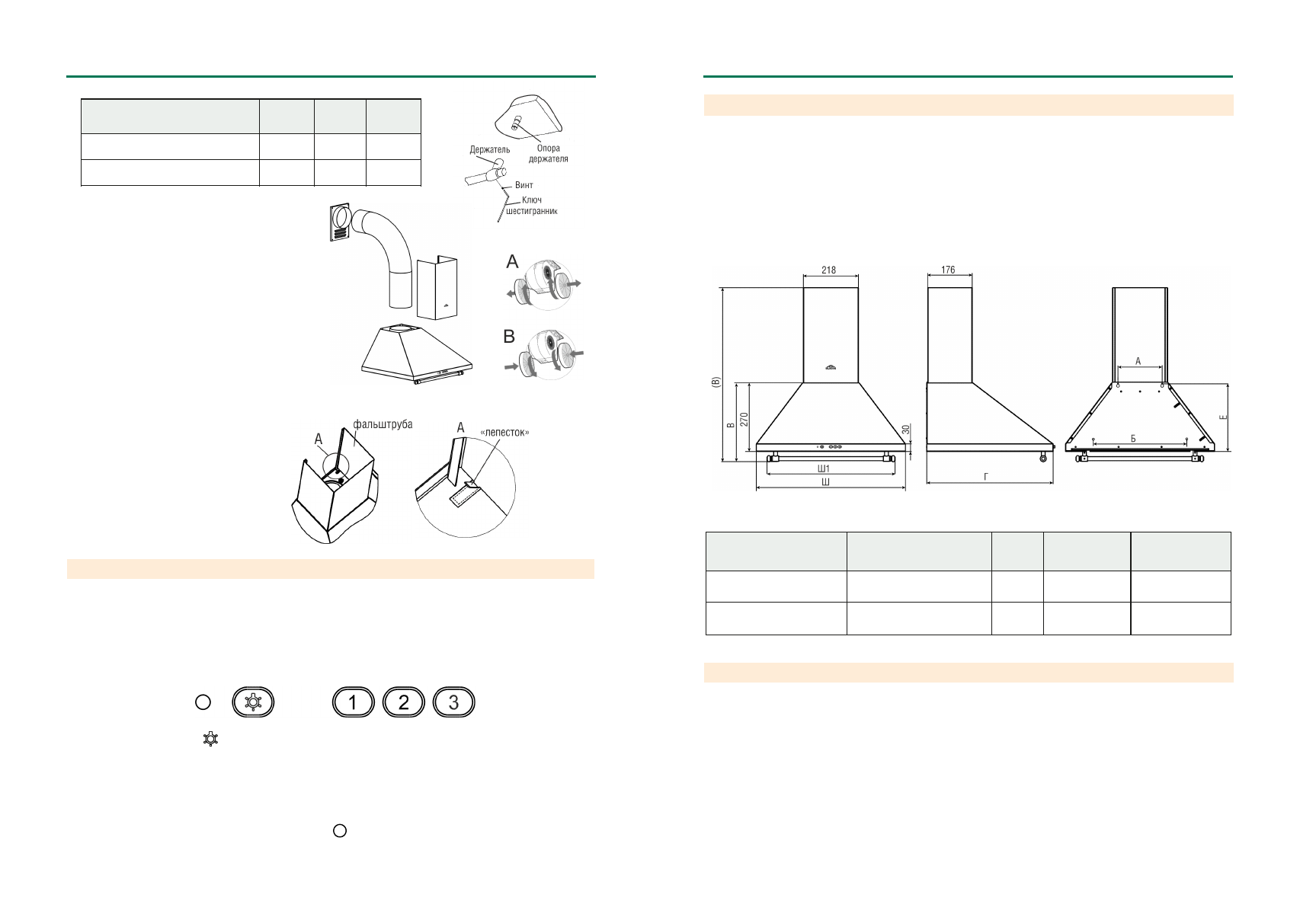

рис. 2
ТАБЛИЦА 1
рис. 6
рис. 7
рис. 8
6.3 В зависимости от режима экс-
плуатации вытяжки соедините вентиля-
тор при помощи переходника с вентиля-
ционной
решеткой воздуховодом (рис.
6) или установите на вентилятор уголь-
ные фильтры.
Угольные фильтры устанавливаются на
защитные решетки корпуса вентилятора
(рис. 7) .
Проверьте свободный ход антивоз-
вратного клапана вентирятора при мон-
таже кухонной вытяжки.
6.4 Перед установкой фальштрубы
необхдимо отогнуть «лепестки»
на кор-
пусе вытяжки (рис.8
)
.
Режим рециркуляции
7 ПОРЯДОК РАБОТЫ
7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и после завершения
приготовления оставлять включенной примерно на 15 минут, чтобы обеспечить удаление загрязненного
воздуха.
7.2 Управление кухонной вытяжкой производится кнопочным переключателем с лампой индикации.
6.2 Крепление рейлинга.
После установки вытяжки, необходимо прикрепить
рейлинг рис. 5:
- наденьте трубу с держателем на опоры;
- ключом шестигранником затяните до упора вин-
ты, фиксирующие держатель на опорах.
рис. 5
Переключатель (рис.9) имеет четыре кнопки с фиксацией.
рис. 9
Кнопки с обозначением 1,
2,
3
-
управляют вентилятором:
позиция 1 - низкая скорость работы вентилятора;
позиция 2 - средняя скорость работы вентилятора;
позиция 3 - высокая скорость работы вентилятора.
Включение сигнальной лампочки с обозначением информирует о работе вентилятора.
Кнопка с обозначением управляет лампами освещения.
Утоплена - «вкл.», отжата
-
«выкл.».
MR5634
•
MR6634
Наименование
Габаритные размеры, мм
ШХГхВ(В)
Ш1
Масса, кг
(без упаковки)
Тип угольного
фильтра
MR5634GR
4
98х
500
х
310,5
(
656
)
480
8
,
5
Ф-02 (2 шт.)
MR6634GR
59
0
х
5
0
0
х
311
(
644
)
530
9
,
0
Ф-02 (2 шт.)
Наименование
А(мм)
Б(мм)
Е(мм)
MR5634GR
175
370
280
MR6634GR
175
370
26
6
*
- соответствует максимальной воздухопроизводительности вентилятора (куб.м/час)
