• 8 •

• 5 •

рис. 6

рис. 7

рис. 8

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

ТАБЛИЦА 1

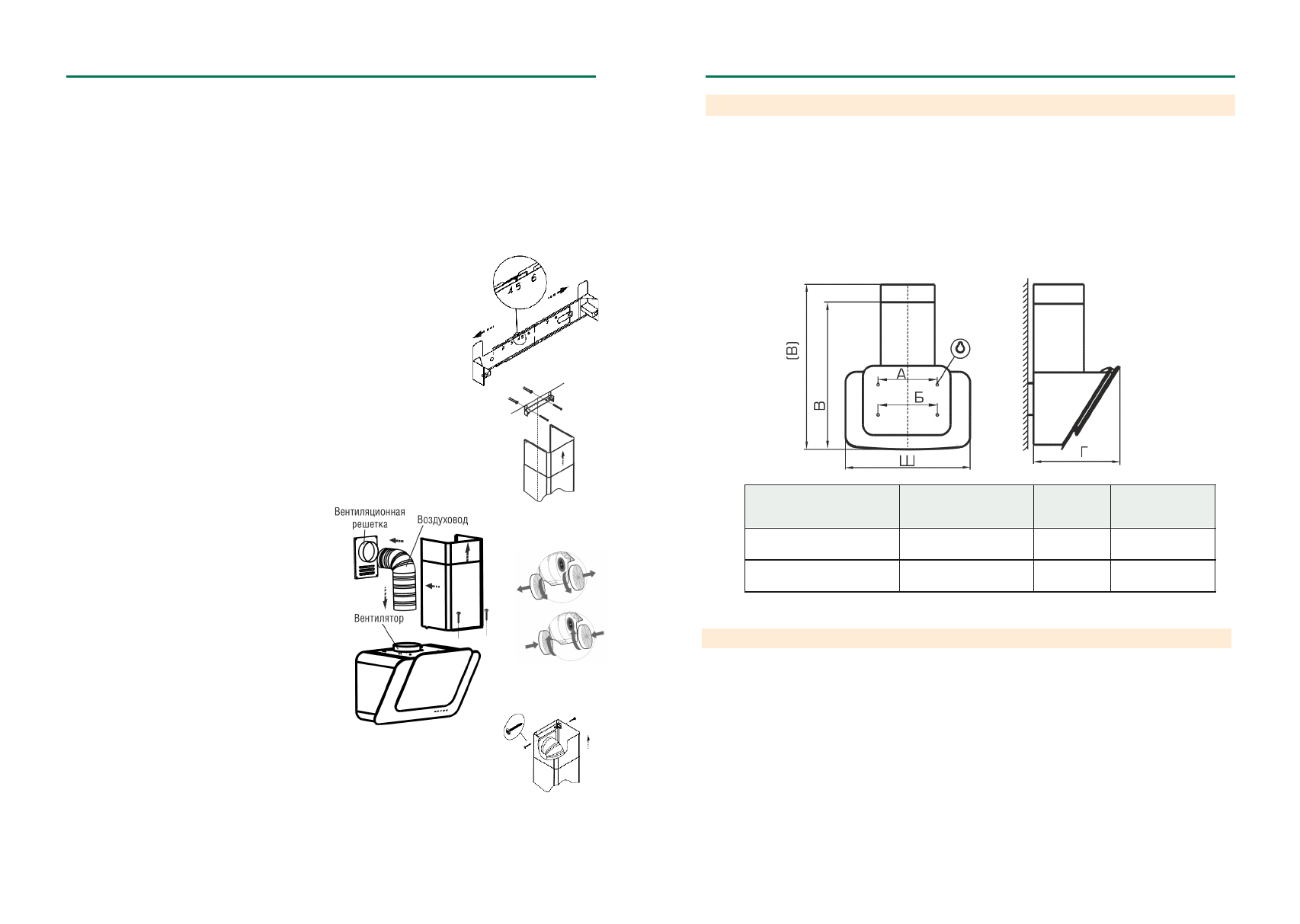

рис. 2

В - высота вытяжки с нижней фальштрубой.
(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой

3 КОМПЛЕКТНОСТЬ

2.1    Воздухопроизводительность вентилятора,куб. м

/

час, max                                                         1000

2.2     Уровень шума, дБА., не более                                                                                                           62
2.3     Номинальное напряжение, В, частота, Гц                                                                                  220,50
2.4     Номинальное напряжение галогенных ламп, В                                                                                12
2.5     Потребляемая мощность, Вт, не более

2

6

0

          в том числе ламп, Вт                                                                                                                       2х20
2.6     Класс защиты

I

 по ГОСТ МЭК 335-1

2.7     Степень защиты от влаги                                                                                    обычное исполнение
2.8     Режим работы                                                                                                          продолжительный
2.9     Климатическое исполнение                                                                               УХЛ4.2 по ГОСТ15150

3.1 Кухонная вытяжка

 1 шт.

3.2 Фальштруба верхняя

 1 шт.

3.3 Фальштруба нижняя

 1 шт.

3.4

 Кронштейн для фальштрубы

 1 шт.

3.5 Крепежные изделия:

       винт самонарезающий 3,5х11

 4 шт.

винт самонарезающий 4,2х41

2 шт.

       винт самонарезающий 6х50

 4 шт.

       дюбель пластмассовый

Ø

8х40

2

шт.

дюбель пластмассовый

Ø

10х50

4

 шт.

3.6 Руководство по эксплуатации

1

 шт.

3.7 Монтажный шаблон

 1 шт.

3.8 Упаковка

  1 шт.

  .

6.1.2 Разметку отверстий на стене при монтаже вытяжки производите при помощи монтажного шаблона:
- всегда устанавливайте вытяжку над центральной частью варочной панели;
- разметьте линию установки нижней части вытяжки над плитой (рис.1);
-  разметьте  осевую  вертикальную  линию  по  центру  участка,  предусмотренного  для

установки  вытяжки;

-

совместите линию установки нижней кромки соответствующей вытяжки (шаблон) с горизонтальной лини-

ей над плитой, размеченной ранее;

- совместите осевую линию шаблона с осевой линией для установки вытяжки над плитой;
- по шаблону разметьте отверстия для крепления вытяжки ;
- просверлите четыре отверстия и забейте в них дюбели

Ø

10

х50 мм;

- вверните два самонарезающих винта 6х50

мм (размер А, рис. 2);

- навесьте вытяжку через отверстия типа «замочная скважина» и дополнительно закрепите ее двумя само-

нарезающими винтами 6х50

мм (размер Б, рис. 2).

6.2  Крепление кронштейна к стене:
-  прежде чем прикрепить кронштейн к стене, необходимо выставить

его на

нужный

размер (равный ширине верхней фальштрубы). Увеличьте размер крон-

штейна (если это необходимо), раздвинув его, и установите фиксатор напротив
цифры 5 (см. рис. 5)

-  установите на вытяжку комплект из двух телескопических фальштруб;
-  верхнюю фальштрубу выдвиньте на нужную высоту;

  -   сделайте отметку по верхнему краю фальштрубы и проведите горизонталь-
ную линию, затем снимите фальштрубы;

-  приложите кронштейн к стене, как показано на рис. 6;
-  осевая линия кронштейна должна совпадать с осевой линией вытяжки, а

верхний край с ранее проведенной горизонтальной линией;

-  обозначьте центры отверстий для крепления кронштейна;
-  просверлите два отверстия

Ø

8

мм и забейте дюбели;

-  прикрепите кронштейн к стене винтами.

6.3      В  зависимости  от  режима  эксплуатации  вы-

тяжки  соедините  вентилятор  с  вентиляционной  ре-
шеткой воздуховодом (рис. 7) или установите на вен-
тилятор  угольные  фильтры.  Угольные  фильтры
устанавливаются на защитные решетки корпуса вен-
тилятора (рис. 7 А).

Проверьте свободный ход антивозвратного клапа-

на при установке воздуховода.

6.4    Установка  фальштруб  (рис.7).  На  нижней

фальштрубе имеются специальные «ушки», которые
необходимо направить в пазы, расположенные на вер-
хней панели вытяжки. Затем нижнюю фальштрубу не-
обходимо  зафиксировать  двумя  самонарезающими
винтами  3,5х11  мм.  Выдвиньте  верхнюю  фальштру-
бу, навесьте ее на кронштейн (рис.8) и закрепите вин-
тами.

Наименование

Габаритные размеры,мм

ШхГхВ (В)

Масса, кг

без упаковки

Тип

угольного фильтра

Кварц 60П-1000-Е4Г

590х450х800(1270)

18,8

Ф-02

Кварц

9

0П-1000-Е4Г

890х465х80

5

(127

5

)

23,2

Ф-02

рис. 5

КВАРЦ 60  • КВАРЦ 90

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

рис. 7А
