• 8 •
• 9 •
ДЛЯ КВ «КРИСТАЛЛ 50, 60», «ЛАЗУРИТ 60»,«ТОПАЗ 50, 60»

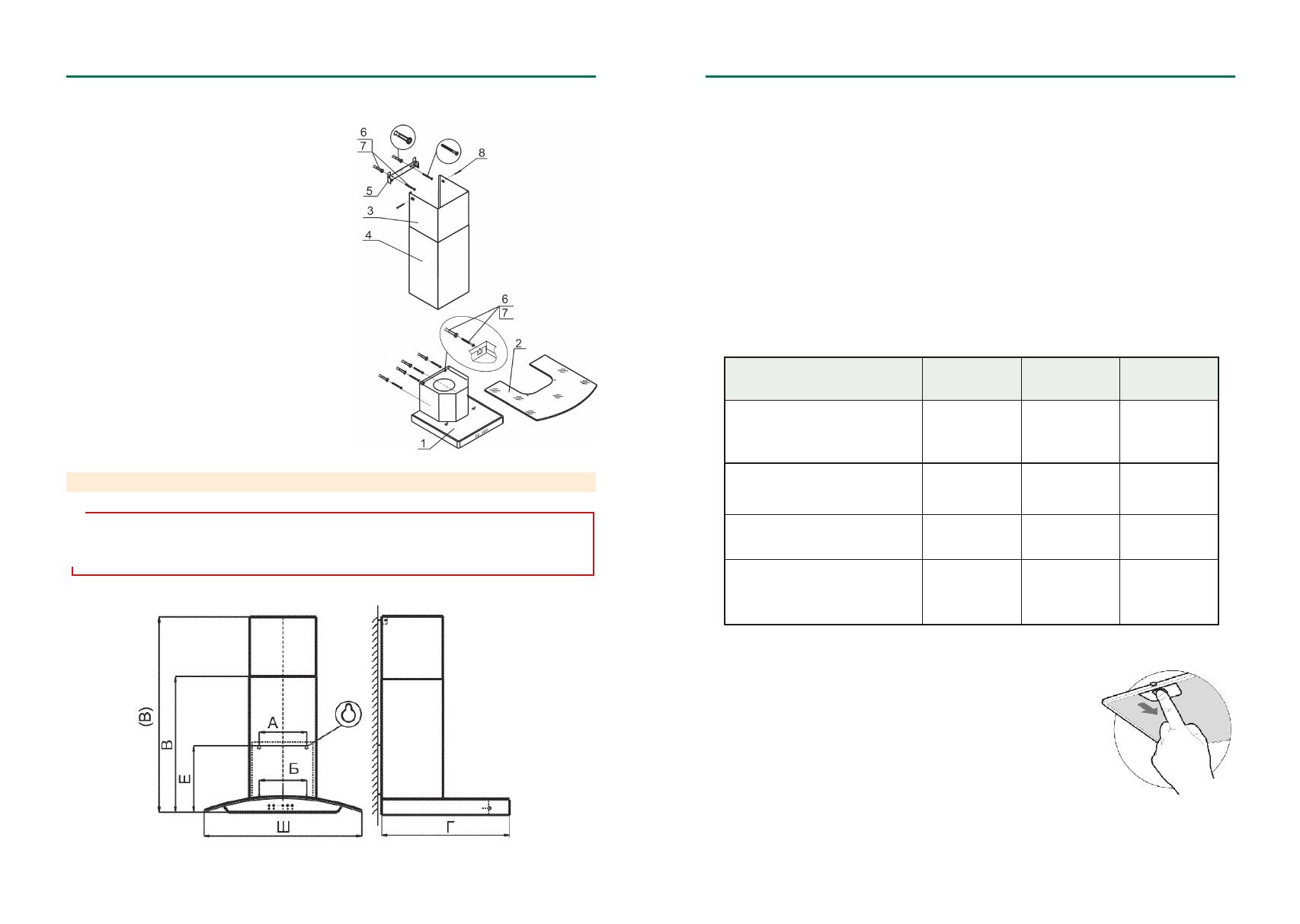

рис. 2А
6 ПОДГОТОВКА К РАБОТЕ
ТАБЛИЦА 2
рис. 3
Наименование
А (мм)
Б (мм)
Е (мм)
Аметист 50Н(П)-430-К3Г,
Аметист 60Н(П)-430-К3Г,
180
180
251
Аметист 90Н(П)-650-К3Г
230
230
295
Алмаз 60Н-650-Э3Г
Алмаз 90Н-650-Э3Г
230
230
290
Кристалл 50Н-430-К3Г, 60Н-430-К3Г
Лазурит 60Н-430-Э3Г
Топаз 50Н-430-К3Г, 60Н-430-К3Г
18
4
1
4
0
280
6.1 Установка кухонной вытяжки (рис.3):
-
всегда устанавливайте кухонную вытяжку над центральной частью плиты;
- разметьте линию установки нижней части вытяжки над плитой (рис. 1);
- разметьте осевую вертикальную линию по центру участка, предусмотренного для
ее установки;
- разметьте линию на расстоянии «Е» от нижней части вытяжки;
- на этой линии, разметьте центры отверстий для крепления вытяжки на стене так, чтобы размер «А»
был поделен пополам относительно осевой линии;
- просверлите два отверстия (размер) «А» для установки дюбелей
Ø
8х40 мм и забейте их;
- вверните два самонарезающих винта (размер «А»);
- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на пружинный замок на
фильтре и потяните его вниз и на себя (рис. 4);
- навесьте вытяжку через отверстия типа «замочная скважина»;
- разметьте центры отверстий для дополнительного крепления (размер «Б»);
- снимите вытяжку и просверлите два отверстия (размер «Б») для дюбелей
Ø
8х40мм и забейте их;
- навесьте ее и дополнительно закрепите двумя самонарезающими винтами (размер «Б»)*;
- установите фильтры.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
!
ПРЕДЕПРЕЖДЕНИЕ
:
Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с
вытяжки из нержавеющей стали, пока Вы не убедитесь в ее технической исправности путем
подключения к электрической сети и проверки всех функций. Защитную пленку с вытяжек из
нержавеющей стали рекомендуется снимать после окончания монтажа.
АМЕТИСТ • АЛМАЗ • КРИСТАЛЛ • ЛАЗУРИТ • ТОПАЗ
1
Корпус вытяжки в комплекте с
вентилятором, устройством управления и
освещения, фильтром.
2
Стекло
3
Верхняя фальштруба.
4
Нижняя фальштруба
5
Кронштейн для крепления верхней
фальштрубы.
6, 7
Дюбели
Ø
8х40 мм и винты
самонарезающие 4х41 мм для крепления
вытяжки к стене и для крепления
кронштейна к стене.
8
Винты самонарезающие 3,5х11 мм для
крепления верхней фальштрубы к крон-
штейну.
рис. 4
6.2 Крепление кронштейна к стене:
- прежде чем прикрепить кронштейн к стене, необходимо выставить
его на нужный размер (равный ширине
верхней фальштрубы) (рис. 5);
- увеличьте размер кронштейна (если это необходимо), раздвинув его, и
установите фиксатор напротив цифры, соответствующей Вашей вытяжке
(см табл.3, графа
N
);
- установите на вытяжку комплект из двух телескопических фальштруб.
