ДЛЯ КВ «КРИСТАЛЛ 50, 60», «ЛАЗУРИТ 60»,«ТОПАЗ 50, 60»

ТАБЛИЦА 2

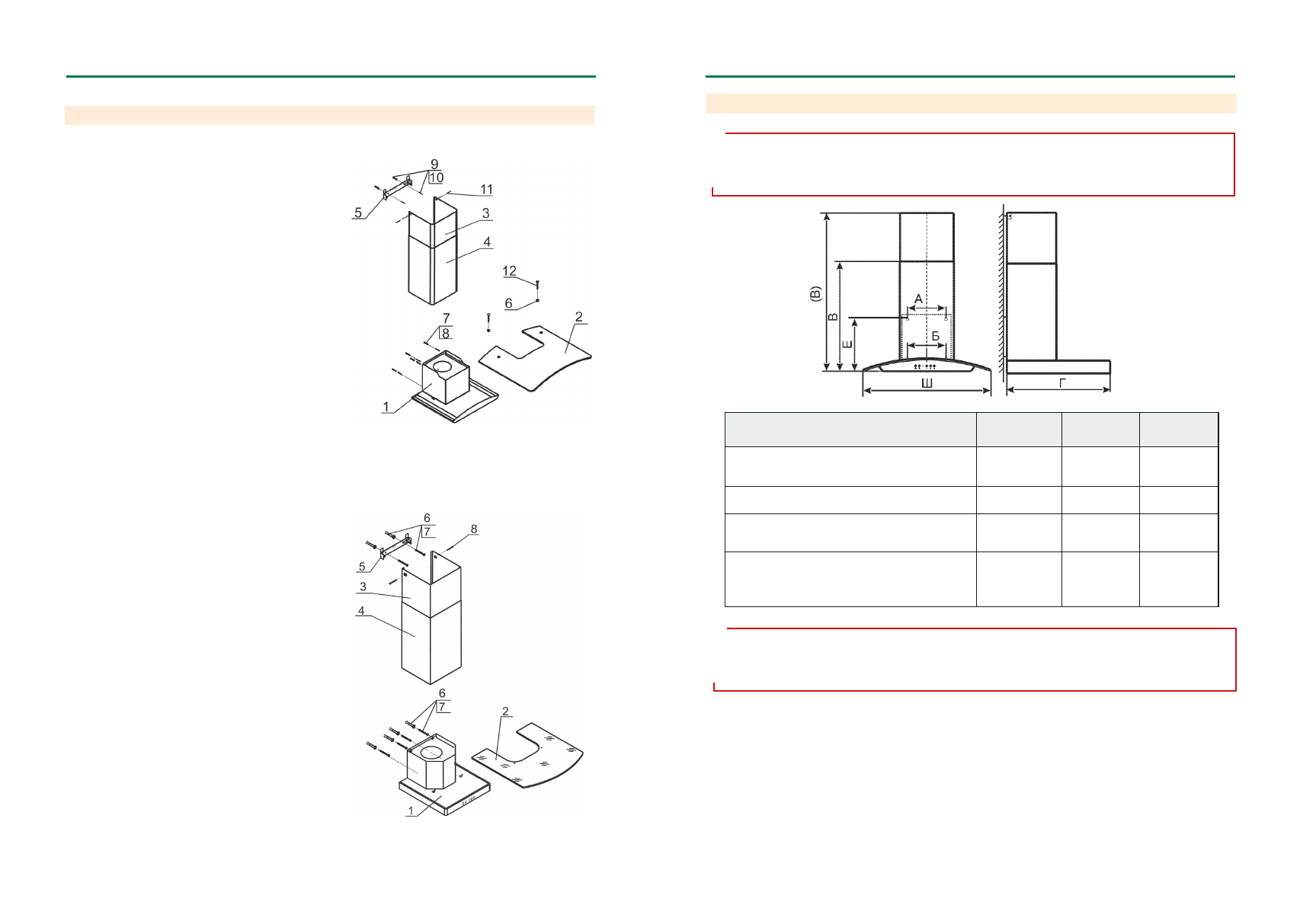

рис. 3

Наименование

А (мм)

Б (мм)

Е (мм)

Аметист 50Н(П)-430-К3Г (К3Д),
Аметист 60Н(П)-430-К3Г (К3Д),

180

180

251

Аметист 90Н(П)-650-К3Г (К3Д)

230

230

290

Алмаз 60Н-650-Э3Г (Э3Д)

Алмаз 90Н-650-Э3Г (Э3Д)

230

230

290

Кристалл 50Н-430-К3Г(К3Д), 60Н-430-К3Г(К3Д)
Лазурит 60Н-430-Э3Г (Э3Д)
Топаз 50Н-430-К3Г (К3Д), 60Н-430-К3Г (Э3Д)

18

4

1

4

0

280

6.1   Установка кухонной вытяжки (рис.3):

-

всегда устанавливайте кухонную вытяжку над центральной частью плиты;

- разметьте линию установки нижней части вытяжки над плитой (рис. 1);
- разметьте осевую вертикальную линию по центру участка, предусмотренного для

ее установки;

- разметьте линию на расстоянии «Е» от нижней части вытяжки;
- на этой линии, разметьте центры отверстий для крепления вытяжки на стене так, чтобы размер «А»

был поделен пополам относительно осевой линии;

- просверлите два отверстия (размер) «А» для установки дюбелей

Ø

8х40 мм и забейте их;

- вверните два самонарезающих винта (размер «А»);

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

АМЕТИСТ • АЛМАЗ  •  КРИСТАЛЛ • ЛАЗУРИТ • ТОПАЗ

1

Корпус вытяжки в комплекте с
вентилятором, устройством управления и
освещения, фильтром.

2

Стекло

3

Верхняя фальштруба.

4

Нижняя фальштруба

5

Кронштейн для крепления верхней
фальштрубы.

6, 7

Дюбели

Ø

8х40 мм и винты

самонарезающие 4х41 мм для крепления
вытяжки к стене и для крепления
кронштейна к стене.

8

Винты самонарезающие 3,5х11 мм для
крепления верхней фальштрубы к крон-
штейну.

5 УСТРОЙСТВО

ДЛЯ КВ «АМЕТИСТ», «АЛМАЗ»

1

Корпус вытяжки в комплекте с вентилятором,
устройством управления и освещения, фильтром.

2

Стекло

3

Верхняя фальштруба.

4

Нижняя фальштруба

5

Кронштейн для крепления верхней фальштрубы.

6

Втулки для крепления стекла.

7, 8

Дюбели

Ø

8х40(

Ø

10х50*) мм и винты

самонарезающие 4х41 (6х50*) мм для крепления
вытяжки к стене

9

,

10

Дюбели

Ø

8х40  мм и винты самонарезающие

4х41 мм для крепления крепления кронштейна к
стене.

11

Винты самонарезающие 3,5х11 мм для крепления
верхней фальштрубы к кронштейну.

12

Винты М 6х30 мм для крепления стекла к корпусу
вытяжки.

рис. 2

6 ПОДГОТОВКА К РАБОТЕ

!

ПРЕДЕПРЕЖДЕНИЕ

:

Нельзя  начинать  монтаж  кухонной  вытяжки  и  снимать  защитную  пленку  с

вытяжки  из  нержавеющей  стали,  пока  Вы  не  убедитесь  в  ее  технической  исправности  путем
подключения  к  электрической  сети  и  проверки  всех  функций.  Защитную  пленку  с  вытяжек  из
нержавеющей стали рекомендуется снимать после окончания монтажа.

рис. 2А

ВНИМАНИЕ: В   зависимости  от  варианта  монтажа  используйте  самонарезающие  винты  и  дюбели,

соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят  в  комплект  поставки,  следует  удостовериться  в  том,  что  они  подходят  для  того  типа  стены,  на
которой должна быть смонтирована кухонная вытяжка.

!

*-  для КВ  Аметист 90
