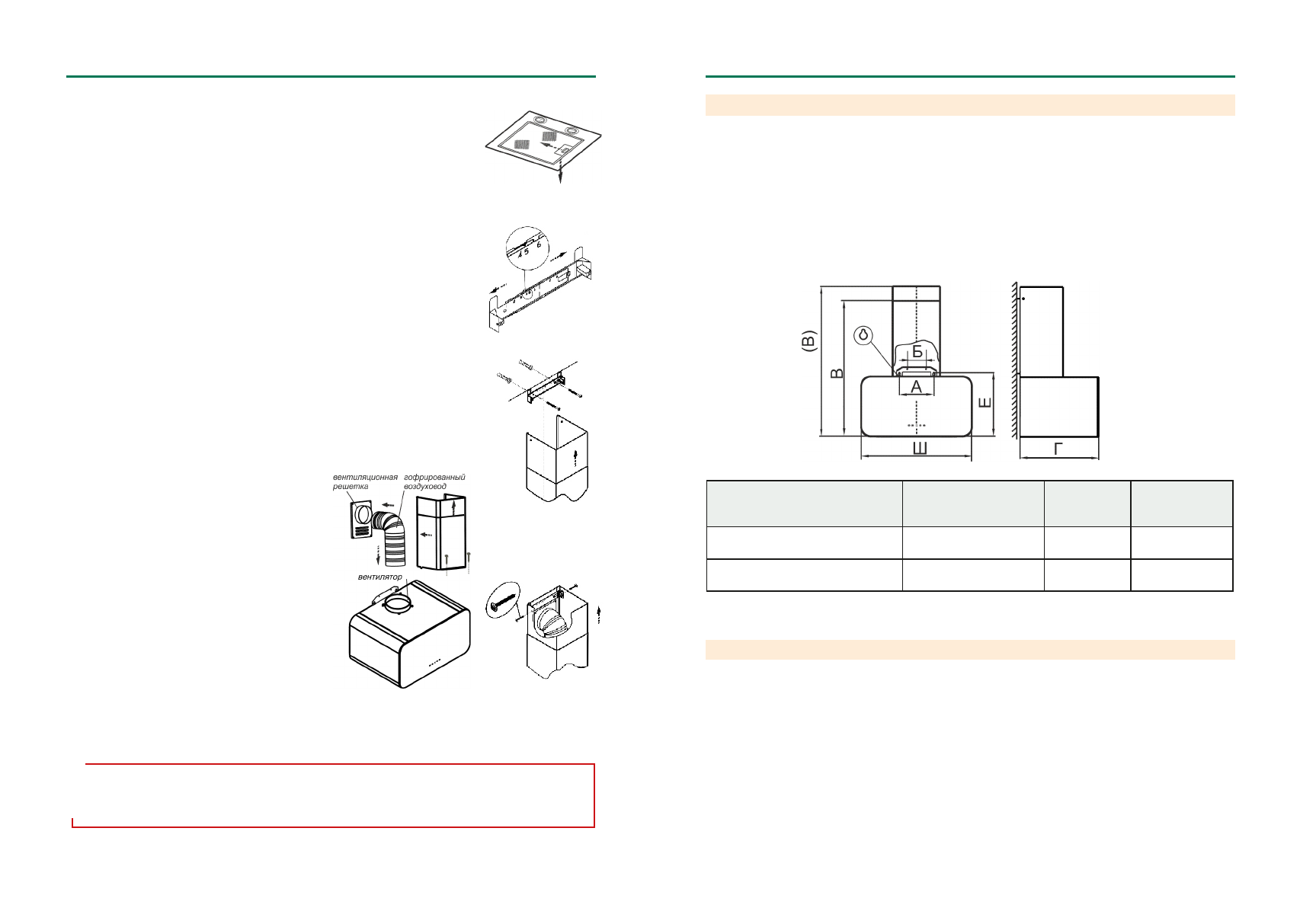

ТЕХНИЧЕСКИЕ ДАННЫЕ; КОМПЛЕКТНОСТЬ - Elikor Карбон 60 Inox/Black Glass - Инструкция по эксплуатации - Страница 5

• 8 •

• 5 •

рис. 4

рис. 5

рис. 6

рис. 7

рис. 8

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

ТАБЛИЦА 1

3 КОМПЛЕКТНОСТЬ

рис. 2

 2.1    Воздухопроизводительность, куб. м

/

час, max                                                                              1000

 2.2     Уровень шума, дБА., не более                                                                                                           62
 2.3     Номинальное напряжение, В, частота, Гц                                                                                  220,50
 2.4     Номинальное напряжение галогенных ламп, В                                                                                12
 2.5     Потребляемая мощность, Вт, не более

2

6

0

           в том числе ламп, Вт                                                                                                                       2х20
 2.6     Класс защиты

I

 по ГОСТ МЭК 335-1

 2.7     Степень защиты от влаги                                                                                    обычное исполнение
 2.8     Режим работы                                                                                                          продолжительный
 2.9     Климатическое исполнение                                                                               УХЛ4.2 по ГОСТ15150

Наименование

Габаритны размеры,

мм ШхГхВ (В)

Масса, кг

без упаковки

Тип угольного

фильтра

Карбон 60Н-1000-Е4Г

590х420х720(1180)

16,7

не предусмотрен

Карбон90Н-1000-Е4Г

890х420х720(1180)

22,6

не предусмотрен

В - высота вытяжки с нижней фальштрубой.
(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой

3.1    Кухонная вытяжка

1 шт.

3.2    Фальштруба верхняя

 1 шт.

3.3    Фальштруба нижняя

1 шт.

3.4

    Кронштейн для фальштрубы

 1 шт.

3.5    Крепежные изделия:

         винт самонарезающий 3,5х11

 4 шт.

винт самонарезающий

6

х

50

2

 шт.

         дюбель пластмассовый

Ø

8х40

4

шт.

  дюбель пластмассовый

Ø

10х50

2

 шт.

3.6    Руководство по эксплуатации

1

 шт.

3.

7

    Упаковка

  1 шт.

  .

         винт самонарезающий 4,2х41

4

 шт.

- навесьте вытяжку через отверстия типа «замочная скважина»;
- разметьте центры отверстий для дополнительного крепления (размер «Б»);
- снимите вытяжку и просверлите отверстия (размер «Б») для дюбелей

Ø

8х40мм и

забейте их;

- навесьте вытяжку и дополнительно закрепите двумя самонарезающими винтами

(размер «Б»);

- установите фильтры.

6.2  Крепление кронштейна к стене:
-  прежде чем прикрепить кронштейн к стене, необходимо выставить

его на нужный

размер (равный ширине верхней фальштрубы);
  - увеличьте размер кронштейна (если это необходимо), раздвинув его, и установите
фиксатор напротив цифры 5 (см. рис. 5)

-  установите на вытяжку комплект из двух телескопических фальштруб;
-  верхнюю фальштрубу выдвиньте на нужную высоту;

  -  сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную ли-
нию, затем снимите фальштрубы;

-  приложите кронштейн к стене, как показано на рис. 6;
-  осевая линия кронштейна должна совпадать с осевой линией вытяжки, а верхний

край с ранее проведенной горизонтальной линией;

-  обозначьте центры отверстий для крепления кронштейна;
-  просверлите два отверстия

Ø

8

х40

мм и забейте дюбели;

-  прикрепите кронштейн к стене винтами

.

6.3  Соедините вентилятор с вентиляционной решеткой полужестким гофрирован-

ным воздуховодом (рис. 7).

6.4  Установка фальштруб (рис.7).
На  нижней  фальштрубе  имеются  специальные

«ушки», которые необходимо направить в пазы, рас-
положенные  на  верхней  панели  вытяжки.  Затем
нижнюю фальштрубу необходимо зафиксировать дву-
мя самонарезающими винтами 3,5х11 мм. Выдвиньте
верхнюю  фальштрубу,  навесьте  ее  на  кронштейн
(рис.8) и закрепите винтами.

6.5 Для кухонных вытяжек из нержавеющей стали:
- снимите защитную пленку с корпуса и фальштруб;
-  будьте  осторожны  при  установки  фальштруб,  не

повредите поверхности из нержавеющей стали. Их лег-
ко поцарапать.

КАРБОН 60 • КАРБОН 90

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

ВНИМАНИЕ:  в  зависимости  от  варианта  монтажа  используйте  самонарезающие  винты  и  дюбели,

соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят  в  комплект  поставки,  следует  удостовериться  в  том,  что  они  подходят  для  того  типа  стены,  на
которой должна быть смонтирована кухонная вытяжка.

!
