- 5 -

Электроплита

Газовая плита

Мин.

65 см

Мин.

75 см

РИС. 1

При покупке зонта

с выдвижной панелью убедитесь:

- в нормальном функционировании зонта,

- в комплектности по разделу 3,

- в отсутствии механических повреждений,

- что в руководстве по эксплуатации проставлен штамп продавца и дата продажи.

После хранения зонта в холодном помещении или после перевозки в

зимних условиях, перед включением в сеть необходимо выдержать его при комнатной

температуре (+18…+20°C) не менее 2 час.

Перед установкой зонта на кухне внимательно ознакомьтесь с настоящим

руководством.

вытяжного

Зонт вытяжной используется в следующих режимах:

- в режиме “вытяжки” воздух удаляется за пределы помещения.

Для эксплуатации изделия в режиме “вытяжка”, рекомендуем приобрести полужесткий

гофрированный воздуховод внутренним диаметром 120 мм и соответствующую

вентиляционную решетку

- в режиме “фильтрация” (рециркуляция) воздух очищается и поступает

обратно в помещение Для эксплуатации вытяжного зонта в режиме рециркуляция,

необходимо приобрести угольные фильтры.

-

;

-

.

Вниманию потребителей!

1 ОБЩИЕ УКАЗАНИЯ

1.1 Зонт вытяжной с выдвижной панелью (в дальнейшем именуемый зонт)

предназначен для очистки или удаления воздуха, поднимающегося от плиты в

бытовых кухнях.

1.2 Устанавливайте его над плитой, как показано рис. 1.

1.3 С целью достижения наибольшей воздухопроизводительности при наименьшем

шуме при работе в режиме вытяжки, рекомендуем выполнять воздуховоды минимальной

длины, с наименьшим количеством изгибов. Уменьшение диаметра воздуховода не

допускается.

1.4 При эксплуатации зонта в режиме вытяжки обеспечьте достаточное поступление

свежего воздуха в помещение.

Если зонт используется в режиме рециркуляции воздуха (с угольным фильтром),

то эксплуатация возможна без каких- либо ограничений.

1.5

Выбор режима рециркуляции

предпочтительнее, так как не требуется установка воздуховода

- 8 -

6 1

.

2

. Установите пластиковый переходник и зафиксируйте его защелками (рис.4)

6. Крепление вытяжного зонта к верхней полке над плитой рис 4, рис 5):

- при установке зонта соблюдайте указания п. 1.2 (рис.1.)

просверлите четыре отверстия в нижней панели полки для крепления

зонта, используя монтажный шаблон;

вырезать по монтажному шаблону отверстие в полке для переходника и

гофрированного воздуховода для отвода воздуха;

вытяжной зонт прикручивается саморезами 4.2х41мм, входящими в комплект

поставки. Выдвижная панель при движении не должна задевать за переднюю панель

полки и царапать ее.

(

-

-

-

3

(

)

6. . Режим рециркуляции:

- снимите алюминиевый фильтр, для этого нажмите на пружинный замок на

фильтре и потяните его вниз и на себя рис. 6 ;

- установите два угольных фильтра Ф-05 (рис.7) .

РИС. 3

РИС. 4

РИС.5

6 ПОДГОТОВКА К РАБОТЕ

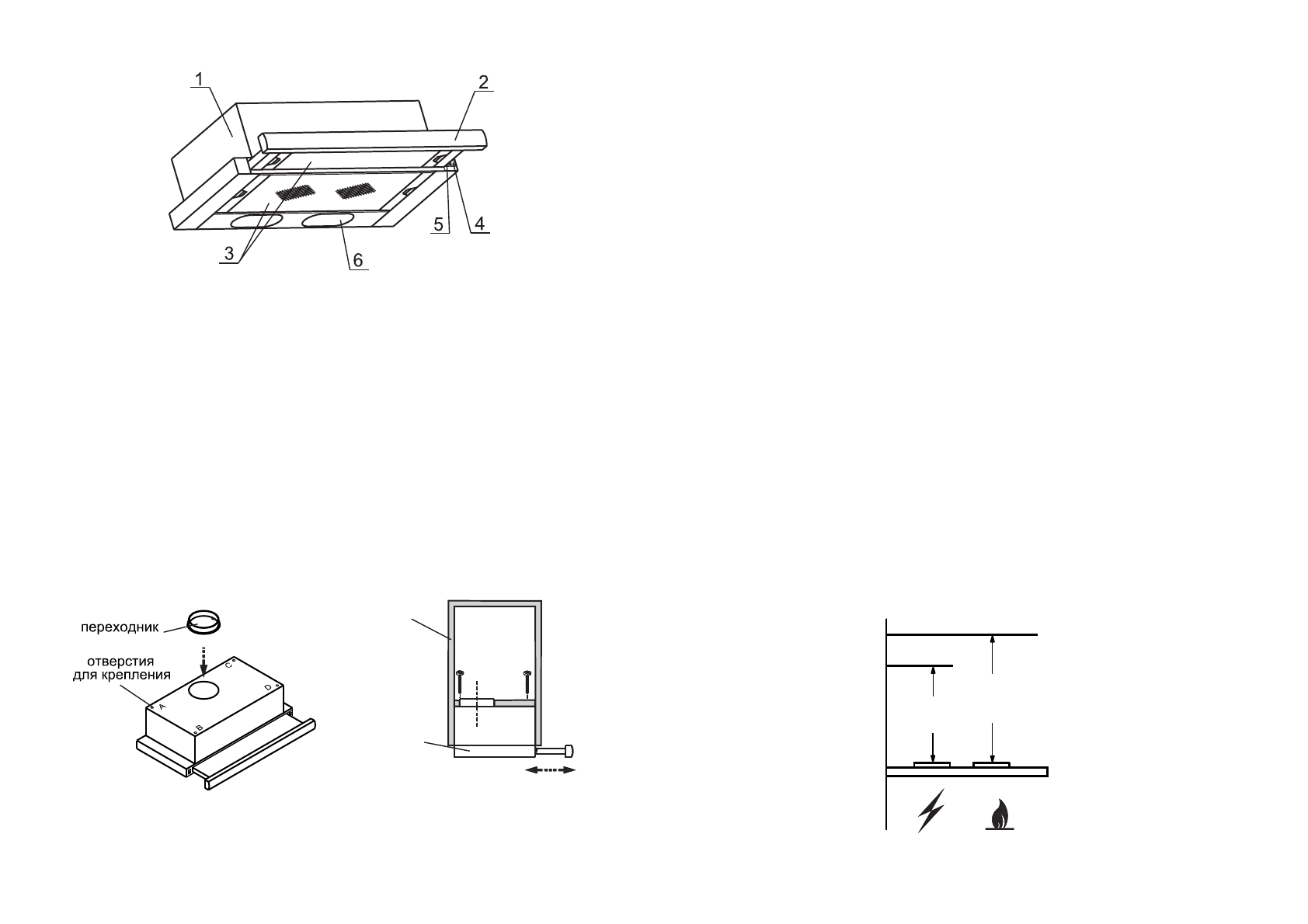

5 УСТРОЙСТВО

1 - Корпус с вентилятором.

2 - Выдвижная панель.

3 - Алюминиевые фильтры.

4 - Переключатель режимов работы.

5 - Переключатель освещения.

6 - Лампы освещения.

полка

вытяжной

зонт
