• 6 •

• 7 •

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6 ПОДГОТОВКА К РАБОТЕ

рис. 3

рис. 4

рис. 4А

6.1  Установка кухонной вытяжки (рис.2):

6.1.

1

 Перед установкой вытяжки снимите алюминиевый фильтр (рис. 4, 4 А).

Предварительно откройте стеклянную

«Гранат

Glass

 (

S4

)» или металлическую «Гра-

нат

Inox

 (

S4)

» откидную панель:

- нажмите на нижний край откидной панели до момента щелчка защелки,

панель откроется (рис.4);

- снимите алюминиевый фильтр, для этого нажмите на пружинный замок

фильтра и потяните его на себя  (рис. 4А);

6.1.2.  Разметку отверстий на стене при монтаже вытяжки производите при по-

мощи монтажного шаблона:

- всегда устанавливайте вытяжку над центральной частью варочной панели;
- разметьте горизонтальную линию установки нижней части вытяжки над пли-

той (рис.1);

- разметьте осевую вертикальную линию по центру участка, предусмотренного

для

установки вытяжки;

-

совместите лини нижней кромки соответствующей вытяжки (шаблон) с лини-

ей установки ее над плитой, размеченной ранее;

4.1    Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке загрязненных

поверхностей, снятию съемных частей производите при извлеченной вилке шнура электропитания из розет-
ки электросети.

4.2    Вытяжку допускается включать только в евророзетку с заземленным контактом.
4.3   ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соответствующими у-

казанным в технических данных

(220В±10%, 50Гц±2%).

4.4   Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям,

да-

же через некоторое время после их выключения еще имеется риск ожога.

4

.5   Эксплуатируйте кухонную вытяжку только с установленными лампами.

Неисправные лампы следует

сразу же заменить.

4.6     Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого

фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,
то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не эксплуа-
тируйте прибор без установленного фильтра!

4.7   Устанавливайте вытяжку над плитой в соответствии с рис. 1.
4.8   Не допускайте возникновения факельного пламени под вытяжкой

!

 Пламя газовых конфорок всегда

должно быть закрыто посудой. Сильный

нагрев пламенем газовых конфорок может повредить прибор.

4.9     Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,

обученным правилам работы с электроустановками. При повреждении

электрического шнура, его замену про-

изводит  квалифицированный  специалист  сервисной  службы.  Категорически  запрещается  обрезать  вилку
при монтаже кухонной вытяжки.

4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-

ческих и динамических нагрузок.

4.11 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-
щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном
для сгорания топлива.

При подаче воздуха в недостаточном объеме, возникает опасность отравления газо-

образными продуктами сгорания, которые всасываются обратно в помещение.

4.12 В режиме «вытяжки»

загрязненный воздух недопустимо отводить посредством присоединения к вы-

тяжному воздуховоду, предназначенному для удаления продуктов сгорания от приборов, использующих го-
рючий газ или другое топливо

.

( не относится к воздухоочистителям, которые только возвращают воздух об-

ратно в помещение).

4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев, когда
за такими лицами осуществляется надзор или проводится их инструктирование относительно использования
данного  прибора  лицом,  отвечающим  за  их  безопасность.  Необходимо  осуществлять  надзор  за  детьми  с
целью недопущения их игр с прибором.

!

ПРЕДУПРЕЖДЕНИЕ:

Нельзя  начинать  монтаж  кухонной  вытяжки  и  снимать  защитную  пленку  с

вытяжки  из  нержавеющей  стали,  пока  Вы  не  убедитесь  в  ее  технической  исправности  путем
подключения  к  электрической  сети  и  проверки  всех  функций.  Защитную  пленку  с  вытяжек  из
нержавеющей стали рекомендуется снимать после окончания монтажа.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

ГРАНАТ

 •ГРАНАТ

INOX S4

•

GLASS S4

ГРАНАТ

GLASS

 • ГРАНАТ

INOX

ПРЕДУПРЕЖДЕНИЕ: Доступные части кухонной вытяжки могут нагреваться, при использовании с при-

борами для приготовления пищи.

!

3.3

Фальштруба нижняя

1 шт.

3.4

Кронштейн для фальштрубы

 1 шт.

3.5

Крепежные изделия:

винтсамонарезающий 3,5х11                                                                                                          4 шт.
винтсамонарезающий 4,2х41

2

 шт.

винт самонарезающий

6

х

50

                              4

 шт.

дюбель пластмассовый

Ø

8х40

                         2

шт.

дюбель пластмассовый

Ø

10х50

4

 шт.

3.6

Руководство по эксплуатации

1

 шт.

3.7

Монтажный шаблон                                                                                                                         1 шт.

3.8

Упаковка

 1 шт.

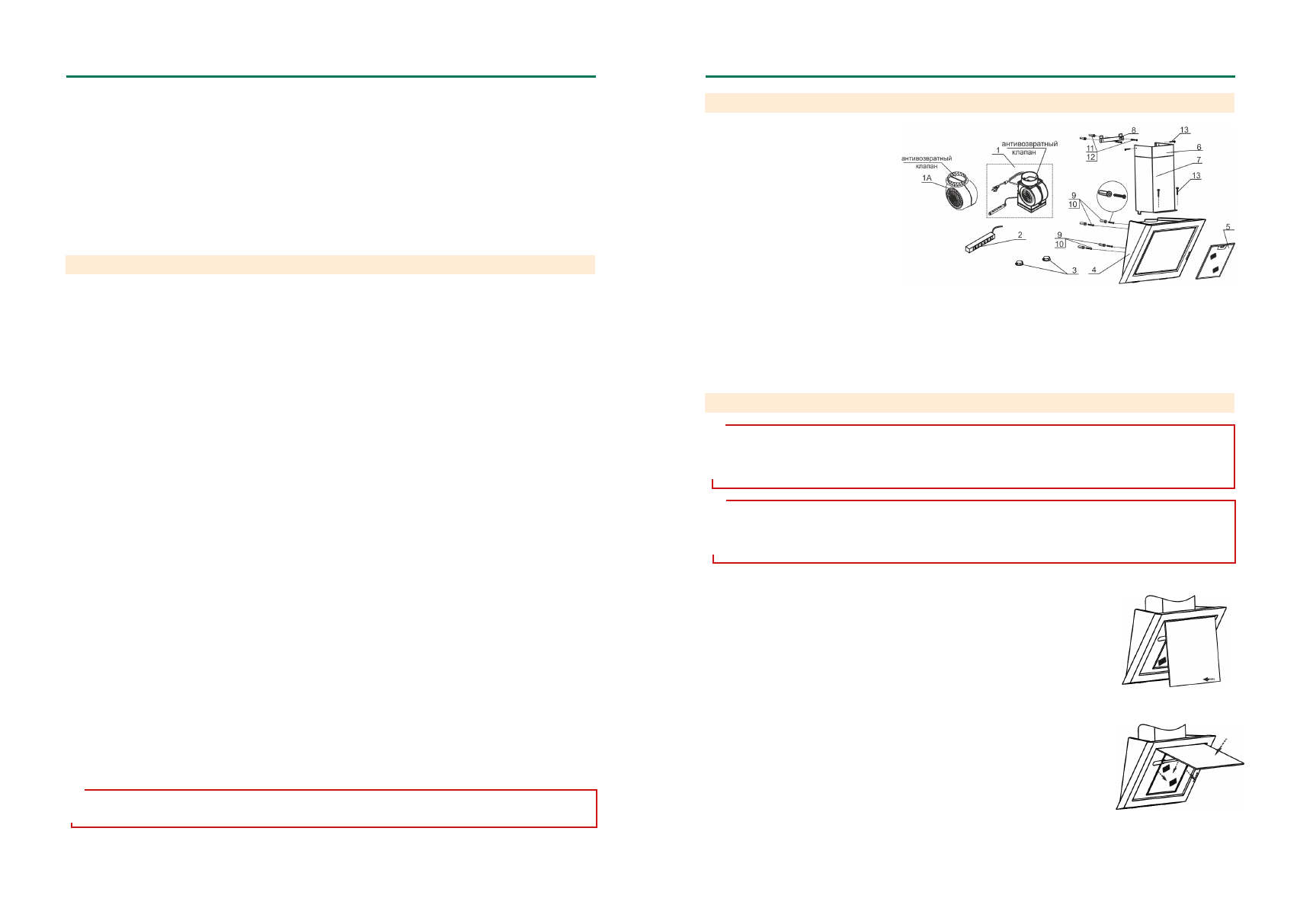

5 УСТРОЙСТВО

1         Вытяжная группа с электронным
           переключателем.
1 А      Вентилятор
2, 3     Переключатель ККВ, светильники
           галогенные.
4, 5         Корпус вытяжки, фильтр алюминиевый.
6, 7     Фальштруба верхняя, фальштруба нижняя.
8         Кронштейн для крепления фальштрубы.
9, 10   Дюбели

Ø

10х50мм и винты самонарезающие 6х50 мм для крепления вытяжки к стене.

11,12  Дюбели

Ø

8

х40мм и винты самонарез.

4

,2х41 мм для крепления кронштейна к стене.

1

3       Винты самонарезающие 3,5х11 мм для крепления верхней фальштрубы к кронштейну и нижней

           фальштрубы к корпусу вытяжки.

ВНИМАНИЕ: В зависимости  от  варианта  монтажа  используйте  самонарезающие  винты  и  дюбели,

соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят  в  комплект  поставки,  следует  удостовериться  в  том,  что  они  подходят  для  того  типа  стены,  на
которой должна быть смонтирована кухонная вытяжка.

!
