• 7 •

3 КОМПЛЕКТНОСТЬ

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

рис.  3

6 ПОДГОТОВКА К РАБОТЕ

• 6 •

3.1     Кухонная вытяжка                                                                                                                          1 шт.
3.2     Фальштруба верхняя                                                                                                                     1 шт.
3.3     Фальштруба нижняя                                                                                                                    1 шт.
3.4     Кронштейн для крепления фальштрубы

                            1 шт.

3.5*  Лампа накаливания 40Вт                                                                                                               2 шт.
3.6     Крепежные изделия:

         винт самонарезающий  4,2х41                                                                                                       6 шт.
         дюбель пластмассовый

Ø

8х40                                                                                                      6 шт.

3.7     Руководство по эксплуатации                                                                                                     1 шт.
3.8     Упаковка                                                                                                                                         1 шт.

                           .

.
.

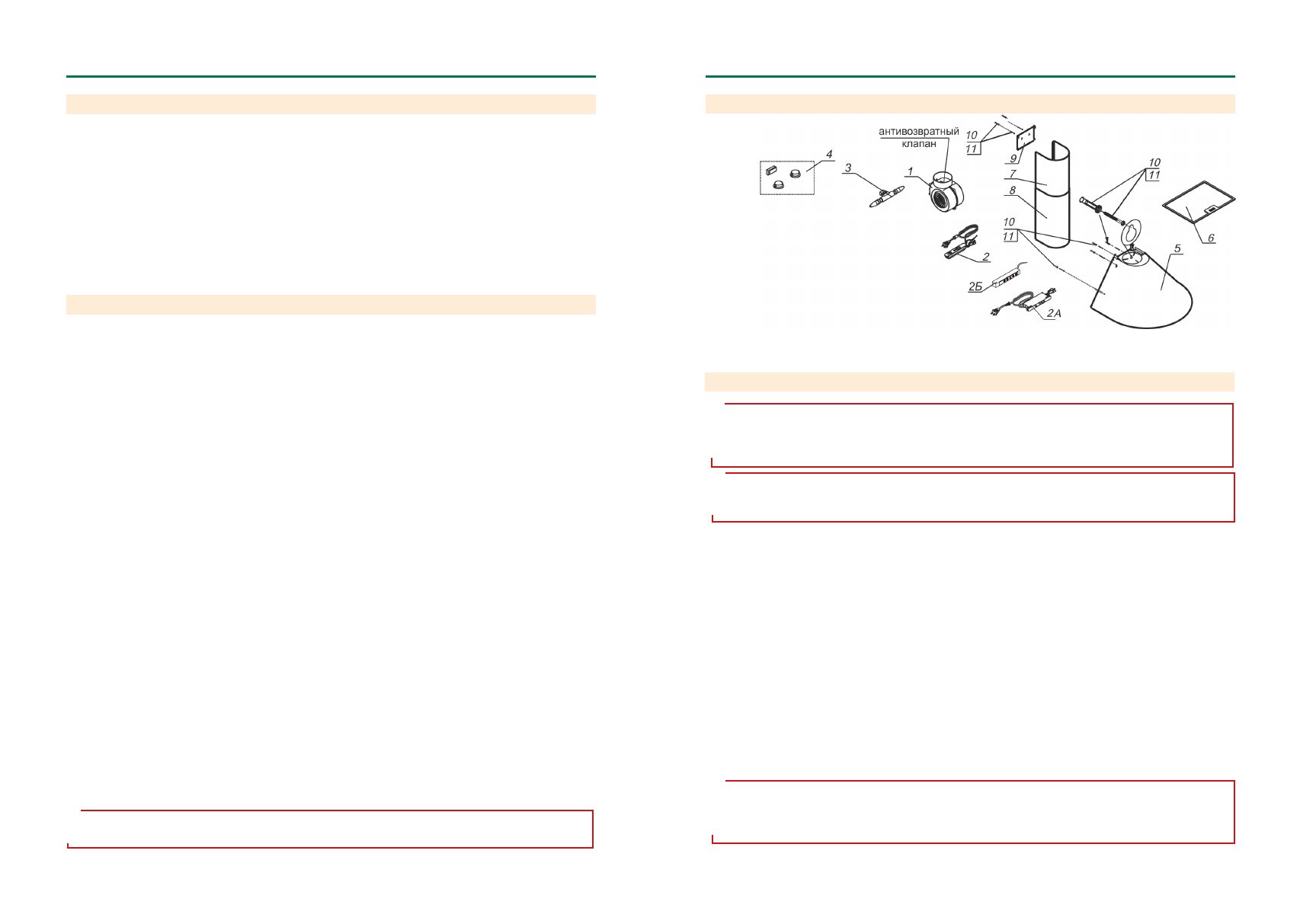

5 УСТРОЙСТВО

ОМЕГА• ЭПСИЛОН

6.1   Установка кухонной вытяжки (рис.2):
- установите лампы 40Вт в патрон вытяжки (для КВ с лампами накаливания);

-

всегда устанавливайте вытяжку над центральной частью плиты;

- разметьте линию установки нижней части вытяжки над плитой (рис. 1);
- разметьте осевую вертикальную линию по центру участка, предусмотренного для

установки вытяжки ;

- разметьте линию на расстоянии «Е» от нижней части вытяжки;
- на этой линии, разметьте центры отверстий для крепления вытяжки на стене так, чтобы размер «А»

был поделен пополам относительно осевой линии;

- просверлите два отверстия (размер) «А» для установки дюбелей

Ø

8х40мм и забейте их;

- вверните два самонарезающих винта (размер «А»);
- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на пружинный замок на

фильтре и потяните его вниз и на себя (рис. 4);

- навесьте вытяжку через отверстия типа «замочная скважина»;

- разметьте центры отверстий для дополнительного крепления (размер «Б»);
- снимите вытяжку и просверлите два отверстия (размер «Б») для дюбелей

Ø

8х40мм и забейте их;

- навесьте вытяжку и дополнительно закрепите двумя самонарезающими винтами (размер «Б»)*;
- установите фильтры.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

4.1    Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке загрязненных

поверхностей,  снятию  съемных  частей  производите  при  извлеченной  вилке  шнура  электропитания  из
розетки электросети.

4.2   ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соответствующими у-

казанным в технических данных

(220В±10%, 50Гц±2%).

4.3   Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям,

да-

же через некоторое время после их выключения еще имеется риск ожога.

4

.4   Эксплуатируйте кухонную вытяжку только с установленными лампами.

Неисправные лампы следует

сразу же заменить.

4.5     Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого

фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,
то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не эксплуа-
тируйте прибор без установленного фильтра!

4.6   Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1.
4.7   Не допускайте возникновения факельного пламени под вытяжкой

!

 Пламя газовых конфорок всегда

должно  быть  закрыто  посудой.  Сильный

нагрев  пламенем  газовых  конфорок  может  повредить  прибор.

4.8     Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,

обученным правилам работы с электроустановками. При повреждении электрического шнура, его замену про-
изводит квалифицированный специалист сервисной службы. Категорически запрещается обрезать вилку при
монтаже кухонной вытяжки.

4.9     Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-

ческих и динамических нагрузок.

4.10 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-
щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном
для сгорания топлива.

При подаче воздуха в недостаточном объеме возникает опасность отравления газооб-

разными продуктами сгорания, которые всасываются обратно в помещение.

4.11 В режиме «вытяжки» недопустимо отводить загрязненный воздух посредством присоединения к вы-

тяжному воздуховоду, предназначенному для удаления продуктов сгорания от приборов, использующих горю-
чий газ или другое топливо (не относится к воздухоочистителям, которые только возвращают воздух обратно
в помещение).

4.12 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие,  нервные  или  психические  отклонения  или  недостаток  опыта  и  знаний,  за  исключением  случаев,
когда за такими лицами осуществляется надзор или проводится их инструктирование относительно исполь
зования  данного  прибора  лицом,  отвечающим  за  их  безопасность.  Необходимо  осуществлять  надзор
за детьми с целью недопущения их игр с прибором.

!

ПРЕДУПРЕЖДЕНИЕ:  Нельзя  начинать  монтаж  кухонной  вытяжки  и  снимать  защитную  пленку  с

вытяжки  из  нержавеющей  стали,  пока  Вы  не  убедитесь  в  ее  технической  исправности  путем
подключения  к  электрической  сети  и  проверки  всех  функций.  Защитную  пленку  с  вытяжек  из
нержавеющей стали рекомендуется снимать после окончания монтажа.

* -

для вытяжек с лампами накаливания

ВНИМАНИЕ: В   зависимости  от  варианта  монтажа  используйте  самонарезающие  винты  и  дюбели,

соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят  в  комплект  поставки,  следует  удостовериться  в  том,  что  они  подходят  для  того  типа  стены,  на
которой должна быть смонтирована кухонная вытяжка.

!

ПРЕДУПРЕЖДЕНИЕ: Доступные части кухонной вытяжки могут нагреваться, при использовании

с приборами для приготовления пищи .

!

1         Вентилятор.
2         Ползунковый переключатель.

2

А       Кнопочный переключатель.

2Б       Электронный переключатель ККВ.
3         Лампы накаливания с патронодержателем.
4         Светильники галогенные, трансформатор.
5, 6     Корпус, фильтр алюминиевый.
7,8      Фальштруба верхняя, нижняя.
9         Кронштейн для крепления фальштрубы.
10,11  Дюбели

Ø

8х40 мм и винты самонарезающие 4,2х41 для крепления вытяжки и кронштейна.

ВНИМАНИЕ:  Перед  установкой  ламп  накаливания  необходимо  проверить  их  исправность.

Повреждение  электрических  цепей  кухонной  вытяжки  вследствие  установки  неисправных  ламп
не является гарантийным случаем.

!
