Эксплуатируйте вытяжной зонт только с установленными лампами

.

Неисправные лампы следует сразу же заменять

.

4.

Ежемесячно производите очистку загрязненных поверхностей и

жиропоглощающего алюминиевого фильтра

(

раздел

8).

Если очистка фильтра

не производится в соответствии с руководством по эксплуатации

,

то

уменьшается производительность зонта и появляется риск возникновения

пожара

!

Никогда не эксплуатируйте зонт без установленного фильтра

!

4.

Устанавливайте зонт над плитой в соответствии с рис

. 1.

4.

Не допускайте возникновения факельного пламени под зонтом Пламя

газовых конфорок всегда должно быть закрыто посудой

.

Сильный нагрев

пламенем газовых конфорок может повредить вытяжной зонт

.

4.

Работы по поиску и устранению неисправностей

(

кроме замены лампы

)

должны выполняться лицом

,

обученным правилам работы с

электроустановками

.

При повреждении шнура питания его следует заменить

аналогичным шнуром

,

приобретаемым у изготовителя или его агента

.

4.

Зонт предназначен только для удаления и очистки воздуха

.

Оберегайте

его от статических и динамических нагрузок

.

4.

При работе зонта в режиме вытяжки одновременно с отопительным

оборудованием

,

которое используется с вытяжными трубами

(

отопительные

системы

,

проточные водонагреватели или котлы

,

работающие на газе

,

жидком

или твердом топливе

),

необходимо обеспечить подачу воздуха в объеме

,

достаточном для сгорания топлива

.

При подаче воздуха в недостаточном

объеме

,

возникает опасность отравления газообразными продуктами сгорания

,

которые всасываются обратно в помещение

.

4.11

В режиме вытяжки загрязненный воздух не должен выходить в вытяжное

отверстие

,

используемое для удаления запахов из приборов

,

сжигающих газ или

другие виды топлива

(

не применяют к приборам

,

которые только направляют

воздух обратно в комнату

)

РИС

. 8

5

УСТРОЙСТВО ВЫТЯЖНОГО ЗОНТА

1 -

Вентилятор

2 -

Ползунковый переключатель

2

А

-

Кнопочный п

Б

-

Электронный переключатель ККВ

-1

3 -

Лампы накаливания с патронодержателем

3

А

-

Лампы галогенные

4 -
4

А

-

5 -

Корпус зонта

6 -
7 -
8 -
9 -
10,11 -

2

ереключатель

Стекло фонаря

Трансформатор

Фильтр алюминиевый

Фальштруба верхняя

Фальштруба нижняя

Кронштейн

Дюбели

и шурупы

4

х

30

для крепления зонта к стене

Ø

8

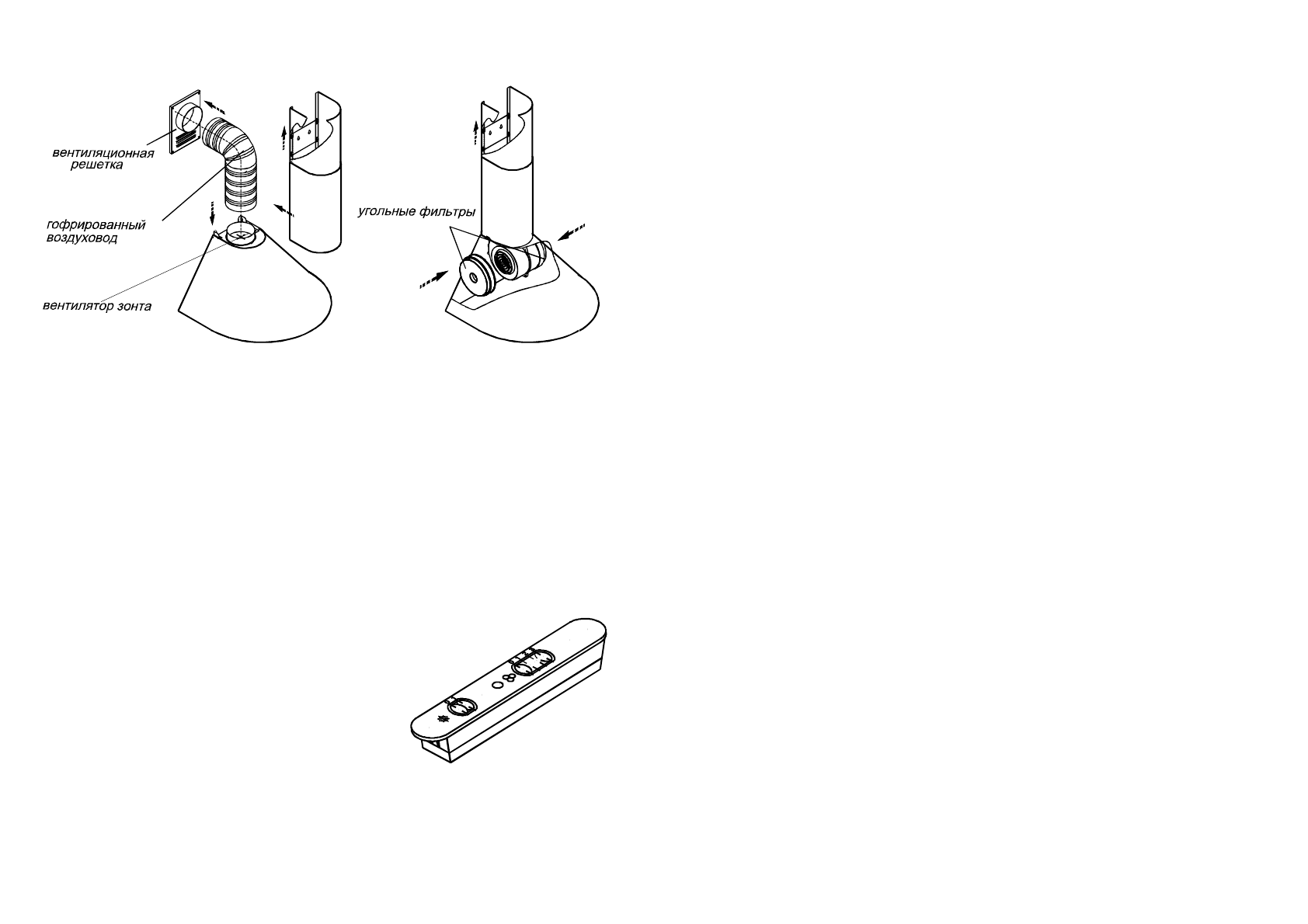

РИС

. 6

РИС

. 7

ВНИМАНИЕ

:

в зависимости от варианта монтажа используйте шурупы и

дюбели

,

соответствующие типу стены

(

например

:

железобетон

,

гипсокар

-

тон и т

.

д

.).

Если шурупы и дюбели входят в комплект поставки

,

следует

удостовериться в том

,

что они подходят для того типа стены

,

на которой

должен быть смонтирован вытяжной зонт

.

7

ПОРЯДОК РАБОТЫ

7.1

Рекомендуется включать вытяжной зонт перед началом приготовления пищи

и оставлять включенным на

15

минут после завершения приготовления

,

чтобы

обеспечить удаление загрязненного воздуха

.

7.2

Управление вытяжным зонтом производится одним из переключателей

:

-

ползунковым переключателем

;

-

кнопочным переключателем с лампой индикации

;

-

электронным переключателем ККВ

-1.

7.2.1

Ползунковый переключатель

(

рис

. 8).

Правый переключатель регулирует скорость работы вентилятора

:

позиция

0 -

вентилятор выключен

;

позиция

1 -

низкая скорость работы вентилятора

;

позиция

2 -

средняя скорость работы вентилятора

;

позиция

3 -

максимальная скорость работы

вентилятора

.

Включение сигнальной лампочки информирует о работе вентилятора

.

Левый переключатель регулирует режим освещения в соответствии с обозначением

:

1 -

включено

;

0 -

выключено

.

7.2.2

Кнопочный переключатель

(

рис

.9)

с лампой индикации имеет четыре

кнопки с фиксацией

.
