2 ТЕХНИЧЕСКИЕ ДАННЫЕ

6.2 Крепление кронштейна к стене

:

-   прежде чем прикрепить кронштейн к стене, необходимо выставить

его

на нужный

размер (равный ширине верхней фальштрубы). Увеличьте размер

кронштейна (если это необходимо), раздвинув его, и установите фиксатор на-
против цифры

5

 (см. рис. 5)

;

-  установите на вытяжку комплект из двух телескопических фальштруб;
-  верхнюю фальштрубу выдвиньте на нужную высоту;

-  сделайте отметку по верхнему краю фальштрубы и проведите горизон-

тальную линию, затем снимите фальштрубы;

-  приложите кронштейн к стене, как показано на рис. 6;
-  осевая линия кронштейна должна совпадать с осевой линией вытяжки,

а верхний край  с  ранее проведенной горизонтальной линией;

-  обозначьте центры отверстий для крепления кронштейна;
-  просверлите два отверстия

Ø

8

х40

мм и забейте дюбели;

-  прикрепите кронштейн к стене винтами.
6.3 В зависимости от режима эксплуатации кухонной вытяжки соедини-

те вентилятор с вентиляционной решеткой воздуховодом (рис. 7) или устано-
вите на вентилятор  угольные  фильтры.
Угольные фильтры устанавливаются на защитные решетки корпуса вентиля-
тора (рис.8).

Проверьте свободный ход антивозвратного клапана при установке вы-

тяжки.

6.4 Установите фальштрубы (рис. 7).

Выдвиньте верхнюю фальштрубу, оденьте ее на кронштейн (рис. 9) и закре-
пите самонарезающими винтами.

.

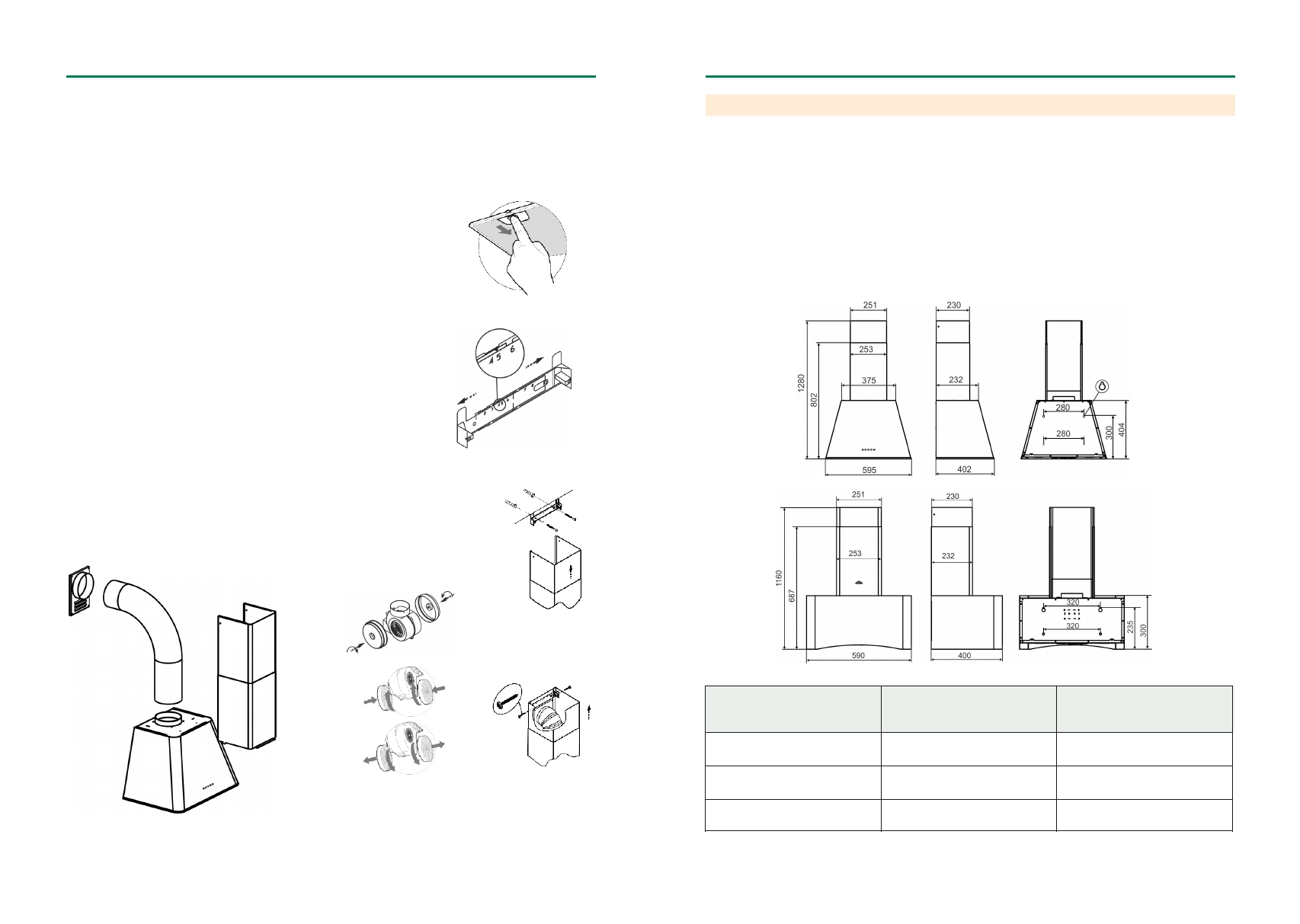

рис. 5

рис. 4

рис. 7

ТАБЛИЦА 1

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

Наименование

Масса, кг

(без упаковки)

Тип угольного фильтра

Гамма 60П-

650

-Э3Г

11,5

Ф-02 (2 шт.)

Гамма 60Н-

650

-Э3Г

10,8

Ф-02 (2 шт.)

Дельта 60П-430-П3Г

11,6

Ф-00 (2 шт.)

рис. 9

2.1

Воздухопроизводительность вентилятора, куб.м

 /

час, max                                                   430,

650

2.2

Уровень шума, дБА., не более                                                                                                            6

0

2.3

Номинальное напряжение, В, частота, Гц                                                                                  220, 50

2.4

Номинальное напряжение галогенных ламп, В                                                                                 12

2.5

Потребляемая мощность, Вт, не более

2

00

в том числе ламп, Вт                                                                                                                         2х20

2.6

Класс защиты

II

 по ГОСТ МЭК 335-1

2.7

Степень защиты от влаги                                                                                     обычное исполнение

2.8

Режим работы                                                                                                             продолжительный

2.9

Климатическое исполнение                                                                              УХЛ4.2 по ГОСТ15150

рис. 2

ГАММА • ДЕЛЬТА

- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на пружинный замок на

фильтре и потяните его вниз и на себя (рис. 4);

- навесьте вытяжку через отверстия типа «замочная скважина»;

- разметьте центры отверстий для дополнительного крепления;
- снимите вытяжку и просверлите два отверстия для дюбелей

Ø

8х40мм и забейте их;

- навесьте прибор и дополнительно закрепите двумя самонарезающими винтами;
- установите фильтры.

ДЕЛЬТА 60

ГАММА

 60

рис. 2А

Габариты
