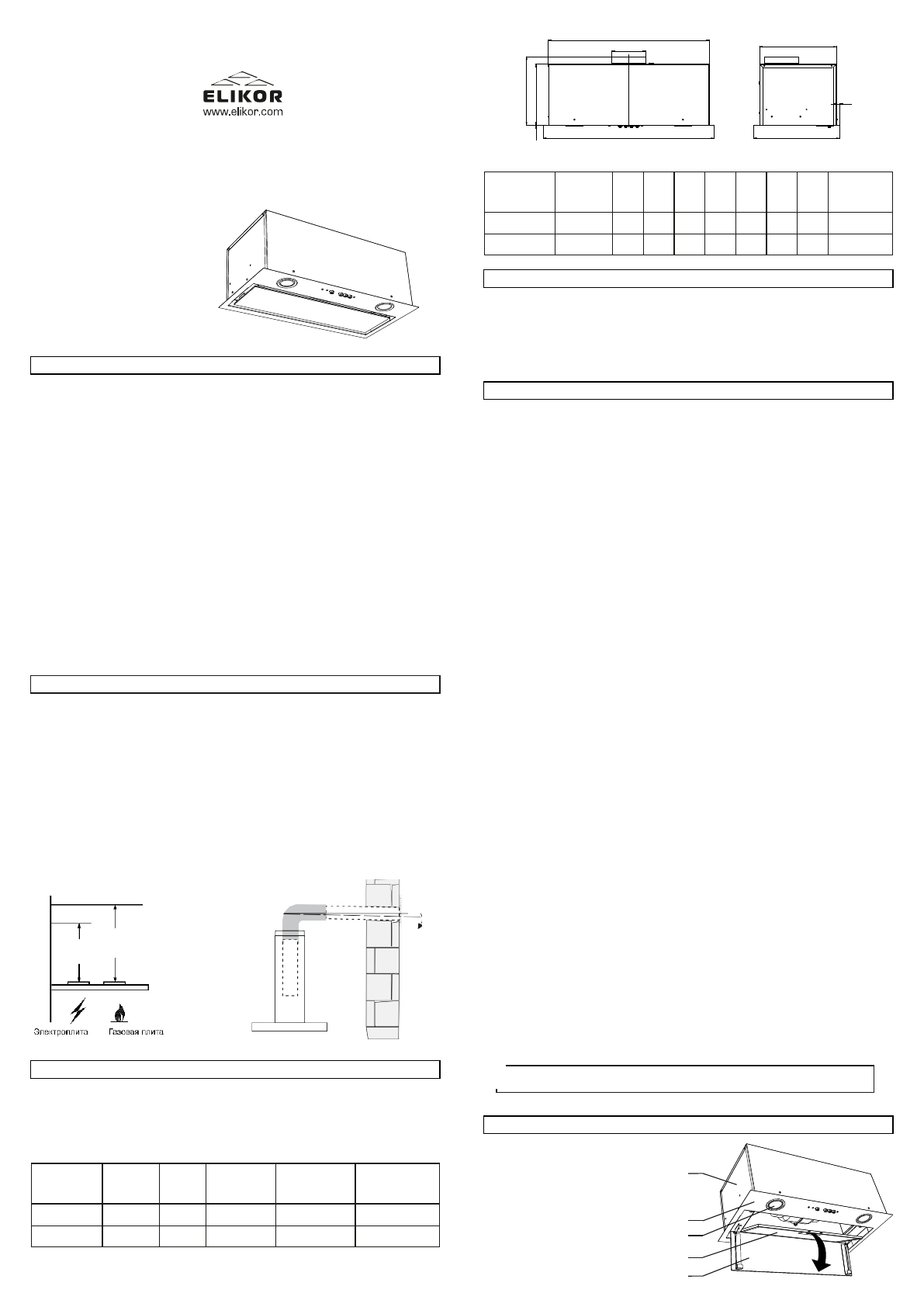

ТАБЛИЦА 1
min
65
см
min
7
5
см
ВНИМАНИЮ ПОТРЕБИТЕЛЕЙ!
3 КОМПЛЕКТНОСТЬ
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Кухонные вытяжки и воздухоочистители
КУХОННАЯ ВЫТЯЖКА
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
CUBE
При покупке кухонной вытяжки убедитесь :
џ
в нормальном ее функционировании ;
џ
в комплектности по разделу 3 ;
џ
в отсутствии механических поврежден ий ;
џ
в наличии штампа продавца и даты продажи в руководстве по эксплуатации и гаран-
тийном талоне .
После хранения кухонной вытяжки в холодном помещении или после перевозки в зимних
условиях перед включением в сеть необходимо выдержать ее при комнатной температуре
(+18…+20°C) не менее 2 ча
c
ов. Перед установкой вытяжки на кухне внимательно ознакомь-
тесь с настоящим
руководством .
Кухонная вытяжка работает в следующих режима х :
џ
в режиме «вытяжки» - воздух удаляется за пределы помещени я .
џ
в режиме «рециркуляции» - воздух очищается и поступает обратно в помещени е .
Для эксплуатации в режиме «вытяжки» необходимо приобрести полужесткий гофриро-
ванный воздуховод (либо его аналоги) внутренним диаметром 120мм или 150мм и соотве-
тствующую вентиляционную решетку .
Для эксплуатации в режиме «рециркуляции» необхо-
димо приобрести угольные фильтры,
если конструкция вытяжки позволяет их установить
(см. табл.2) .
1 ОБЩИЕ УКАЗАНИЯ
1.1
Кухонная вытяжка (в дальнейшем «вытяжка») предназначена для удаления или
очистки воздуха, поднимающегося от плиты в бытовых кухнях .
1.2
Вытяжку устанавливайте на высоте, как показано на рис. 1 .
1.3
С целью достижения наибольшей воздухопроизводительности при наименьшем
шуме, при работе в режиме «вытяжки», рекомендуем выполнять воздуховоды мини-
мальной длины и с наименьшим количеством изгибов. Уменьшение диаметра воздуховода
не допускается . Несоблюдение этих требований может увеличить шум и вибрацию при
работе вытяжки.
1.4
В случае эксплуатации в режиме «вытяжки» обеспечьте достаточное поступление
свежего воздуха в помещение
1.
5
При выводе воздуховода на улицу (через отверстие в стене) должен быть уклон
воздуховода, как на рис. 1А.
1.6
При подключении вытяжки в нестабильную сеть (для кухонных вытяжек с элек-
тронным переключателем) рекомендуем использовать сетевой фильтр ( приобретается
дополнительно) .
рис. 1А
рис. 1
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1
Номинальное напряжение, В
/
частота, Гц 220
/
50
2.
2
Степень защиты от влаги обычное исполнение
2.
3
Режим работы продолжительный
2.
4
Климатическое исполнение УХЛ 4.2 по ГОСТ15150
3.1
Кухонная вытяжка
1 шт.
3.2
Винт самонарезающий
Ø
3,5
х1
1
(для крепления вытяжки)
4
шт.
3.
3
Руководство по эксплуатации
1 шт.
3.
4
Упаковка
1 шт.
3.5
Фланец (для
Cube 60
П-650)
1 шт.
4.1
Все работы по монтажу, ремонту, очистке загрязненных поверхностей, снятию
съемных частей производите при извлеченной вилке шнура электропитания из розетки
электросети.
4.2
Для приборов
I
класса проверить, чтобы электрическая проводка в доме
обеспечивала правильное заземление . Вытяжку допускается включать только
в евророзетку с заземленным контактом
.
4.3
ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой,
не соответствующими
указанным в технических данных (220В±10%, 50Гц±2%).
4.4
Не прикасайтесь к лампам во время их включенного состояния и прилегающим
к ним поверхностям,
даже через некоторое время после их выключения еще имеется
риск ожога.
4
.5
Эксплуатируйте кухонную вытяжку только с установленными лампами .
4.6
Ежемесячно производите очистку загрязненных поверхностей и
жиропоглощающего алюминиевого фильтра (раздел 8). Если очистка фильтра
не производится в соответствии с руководством по эксплуатации, то уменьшается
производительность вытяжки и появляется риск возникновения пожара!
Никогда не эксплуатируйте прибор без установленного фильтра !
4.7
Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1 .
4.8
Не допускайте возникновения факельного пламени под вытяжкой
!
Пламя газовых
конфорок всегда должно быть закрыто посудой. Сильный
нагрев пламенем газовых
конфорок может повредить прибор .
4.9
Работы по поиску и устранению неисправностей должны выполняться лицом,
обученным правилам работы с электроустановками. При повреждении
электрического
шнура, его замену производит квалифицированный специалист сервисной службы.
Категорически запрещается обрезать вилку при монтаже вытяжки .
4.10
Кухонная вытяжка предназначена только для удаления или очистки воздуха.
Оберегайте ее от статических и динамических нагрузок .
4.11 При работе прибора одновременно с отопительным оборудованием, которое
используется с вытяжными трубами (отопительные системы, проточные водонагреватели
или котлы, работающие на газе, или на другом топливе), необходимо обеспечить подачу
воздуха в объеме, достаточном для сгорания топлива.
При подаче воздуха в недостаточном
объеме, возникает опасность отравления газообразными продуктами сгорания, которые
всасываются обратно в помещение (не относится к воздухоочистителям, которые только
возвращают воздух обратно в помещение ) .
4.12 При работе вытяжки загрязненный воздух недопустимо отводить посредством
присоединения к вытяжному воздуховоду, предназначенному для удаления продуктов
сгорания от приборов, использующих горючий газ или другое топливо (не относится
к воздухоочистителям, которые только возвращают воздух обратно в помещение ) .
4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у
которых есть физические, нервные или психические отклонения или недостаток опыта и
знаний, за исключением случаев, когда за такими лицами осуществляется надзор или
проводится их инструктирование относительно использования данного прибора лицом,
отвечающим за их безопасность. Необходимо осуществлять надзор за детьми с целью
недопущения их игр с прибором .
4.14 В электрической цепи, при подключении вытяжки, обязательно использовать
автоматический выключатель с током срабатывания не более 16 А (рекомендуемый 2 А) .
5 УСТРОЙСТВО
1
Корпус с вентилятором.
2
Нижняя панель в комплекте с
переключателем режимов работы
вентилятора и освещения.
3
Алюминиевый
фильтр.
4
Лампы освещения.
5
Стеклянная откидная панель.
рис. 3
В1
В
Г1
10
Ш
А
Ш1
Ø
120
Г
*
- соответствует максимальной воздухопроизводительности вентилятора (куб.м/час)
и указана в обозначении КВ во втором цифровом блоке (
Cube 60
П-650
).
1
2
4
3
5
рис. 2
Торговое
наименование КВ
Серия
вентилятора*
Уровень
шума, дБа
(не более)
Потребляемая
мощность КВ, Вт
(не более)
в том числе
мощность ламп, Вт
Класс защиты по
ГОСТ МЭК 335-1
Cube 60
П-650
650
57
155
2х3,5
LED
II
Cube 60
П-
100
0
100
0
57
155
2х3,5
LED
II
Ф-05
Ф-07
Тип
угольного
фильтра
ТАБЛИЦА
2
Торговое
наименование КВ
Масса, кг
(без упаковки)
Ш
(мм)
Ш1
(мм)
Г
(мм)
Г1
(мм)
Cube 60
П-650
6,3
598
562
Cube 60
П-
100
0
7,6
598
562
300
300
270
270
0,6
0,6
А
(мм)
241
312
В
(мм)
215
285
В1
(мм)
ПРЕДОСТЕРЕЖЕНИЕ: ДОСТУПНЫЕ ЧАСТИ КУХОННОЙ ВЫТЯЖКИ МОГУТ НАГРЕВАТЬСЯ
ПРИ ИСПОЛЬЗОВАНИИ
C
ПРИБОРАМИ ДЛЯ ПРИГОТОВЛЕНИЯ ПИЩИ .
!
