• 8 •
• 5 •

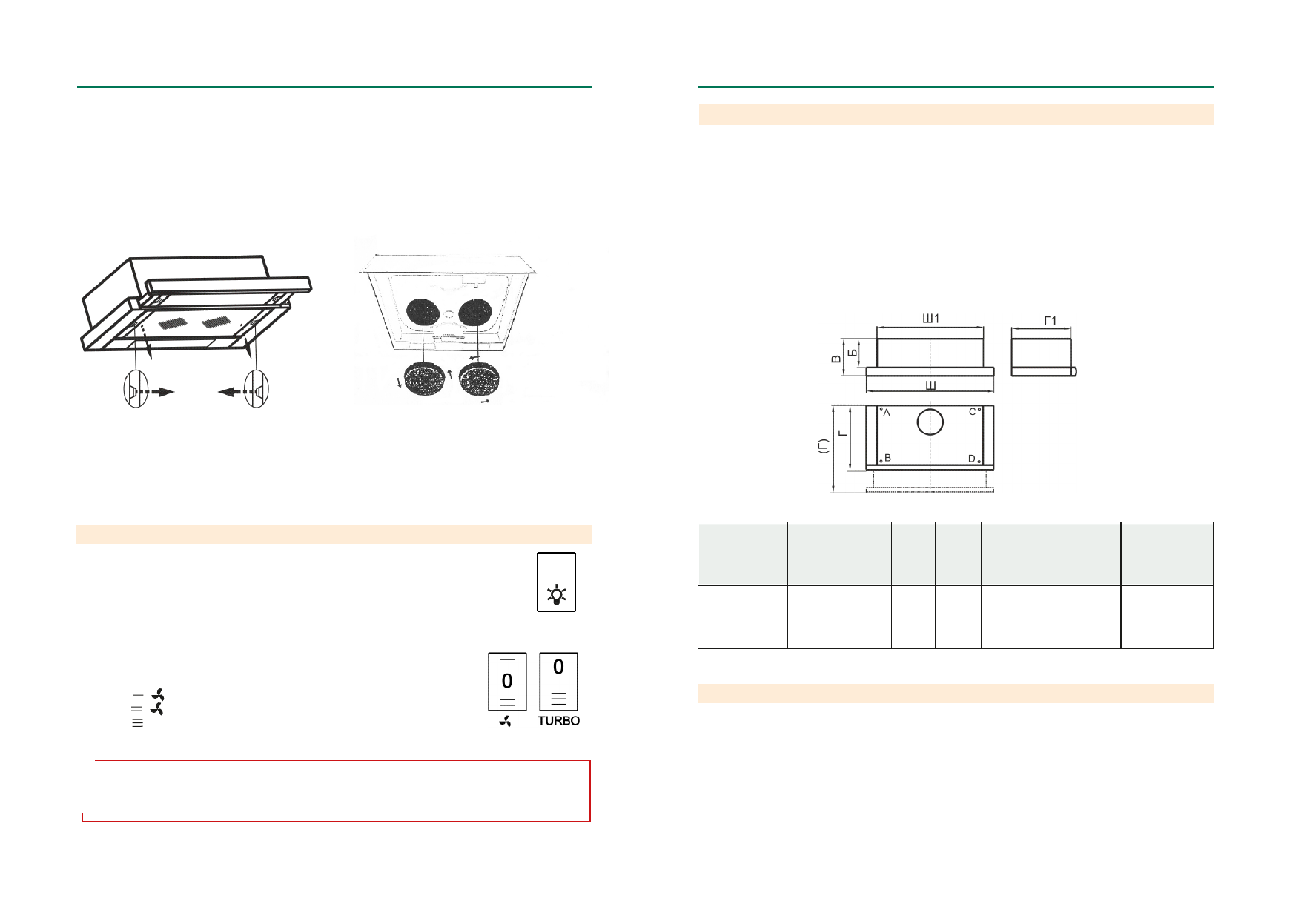

рис. 7
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
(Г) - глубина зонта с
максимально выдвинутым блоком
рис. 6
2.1 Воздухопроизводительность, м
/
час, max 550
2.2 Уровень шума, дБА, не более
в режиме «рециркуляция» 62
в режиме «вытяжка» 57
2.3 Номинальное напряжение, В; частота, Гц 220, 50
2.4 Потребляемая мощность, Вт, не более
276
в том числе ламп, Вт
2х28
2.5 Класс защиты
I
по ГОСТ МЭК 335-1
2.6 Степень защиты от влаги обычное исполнение
2.7 Режим работы продолжительный
2.8 Климатическое исполнение УХЛ4.2 по ГОСТ15150
3
рис. 2
6.3 Режим «рециркуляции»:
- снимите алюминиевый фильтр, для этого нажмите на пружинный замок на фильтре и потяните его вниз и
на себя
(
рис. 6
)
;
- установите угольные фильтры (рис.7), предварительно удалив с них упаковочную пленку.
Угольные фильтры устанавливаются на защитные решетки короба
вентилятора, путем легкого нажатия и
поворота.
Фильтрация воздуха осуществляется с помощью двух угольных фильтров, затем очищенный воздух возвра-
щается в
помещение.
Очищенный воздух поступает в помещение через переходник или воздуховод.
6.5 Режим «вытяжка»:
-
присоедините к изделию полужесткий гофрированный воздуховод диаметром 120
мм. Соединение осу-
ществляется с помощью специального пластикового переходника, который Вы установили ранее.
-
выходное отверстие воздуховода при работе в режиме вытяжки подсоедините к вентиляционной решетке.
ТАБЛИЦА 1
3 КОМПЛЕКТНОСТЬ
3.1 Воздухоочиститель 1 шт.
3.2 Переходник с антивозвратным клапаном
N-RV
1 шт.
3.3 Шуруп 4,0х50 мм для крепления воздухоочистителя 4 шт.
3.4 Шаблон монтажный 1 шт.
3.5 Руководство по эксплуатации 1 шт.
3.6 Упаковка 1 шт.
7 ПОРЯДОК РАБОТЫ
7.1 Рекомендуется включать воздухоочиститель перед началом приготовления пищи и
после завершения приготовления оставлять включенным примерно на 15 минут, чтобы
обеспечить удаление загрязненного воздуха.
7.2 Включение воздухоочистителя производится при помощи переключателей (рис.8, 9).
Н1
M-GA
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВОЗДУХООЧИСИТЕЛЯ
рис. 8
рис. 9
Левый переключатель (рис.8) регулирует режим освещения «Вкл.», «Выкл.».
При включении освещения выдвижной блок должен быть выдвинут.
Правые переключатели регулируют скорость работы вентилятора (рис.9)
позиция
0 - вентилятор не работает;
позиция
( ) - низкая скорость работы вентилятора;
позиция
( ) - средняя скорость работы вентилятора.
позиция (
TURBO) -
максимальная скорость.
!
ВНИМАНИЕ: Вентилятор начинает работать, когда выдвижной блок выдвинут вперед и прекращает
работать, как только Вы задвинете (закроете) выдвижной блок.
Наименование
Габаритные
размеры,мм
ШхГ(Г)хВ
Б
(мм)
Ш1
(мм)
Г1
(мм)
Масса, кг
(без упаковки)
Тип угольного
фильтра
H1M-GA (
6
0)
6
00
х310(480)х175
135
500
284
6,7
Ф-02 (2шт)
