При покупке вытяжного зонта убедитесь:

- в нормальном функционировании зонта ;

- в комплектности по разделу 3;

- в отсутствии механических повреждений;

- в наличии штампа продавца и даты продажи в руководстве по эксплуатации.

После хранения вытяжного зонта в холодном помещении или после перевозки в

зимних условиях перед включением в сеть необходимо выдержать его при

комнатной температуре (+18…+20°C) не менее 2 час. Перед установкой

вытяжного зонта на кухне внимательно ознакомьтесь с настоящим руководством.

Для эксплуатации зонта в режиме вытяжки необходимо приобрести полужесткий

гофрированный воздуховод (либо его аналоги) внутренним диаметром 150 мм и

соответствующую вентиляционную решетку.

Для эксплуатации зонта в режиме рециркуляции необходимо приобрести

угольные фильтры м. табл.1).

Зонт вытяжной работает в следующих режимах:

- в режиме “вытяжки” - воздух удаляется за пределы помещения.

- в режиме “рециркуляции” - воздух очищается и поступает обратно в помещение.

(c

Вниманию потребителей!

1 ОБЩИЕ УКАЗАНИЯ

1.1 Вытяжной зонт в (дальнейшем именуемый «зонт») предназначен для

удаления или очистки воздуха, поднимающегося от плиты в бытовых кухнях.

1.2 Зонт устанавливайте над плитой, как показано на рис. 1.

1.3 С целью достижения наибольшей воздухопроизводительности при

наименьшем шуме от зонта в режиме вытяжки, рекомендуем выполнять

воздуховоды минимальной длины и с наименьшим количеством изгибов.

Уменьшение диаметра воздуховода не допускается.

1.4 Перед эксплуатацией вытяжного зонта убедитесь в том, что возвратный

клапан, расположенный на горловине вентилятора ( рис. 2, 2А), имеет свободный

ход (легко поднимается вверх и опускается).

1.5 В случае эксплуатации зонта в режиме вытяжки обеспечьте достаточное

поступление свежего воздуха в помещение.

1.6 Если зонт используется в режиме рециркуляции воздуха (с угольным

фильтром), то эксплуатация возможна без каких- либо ограничений

- 6 -

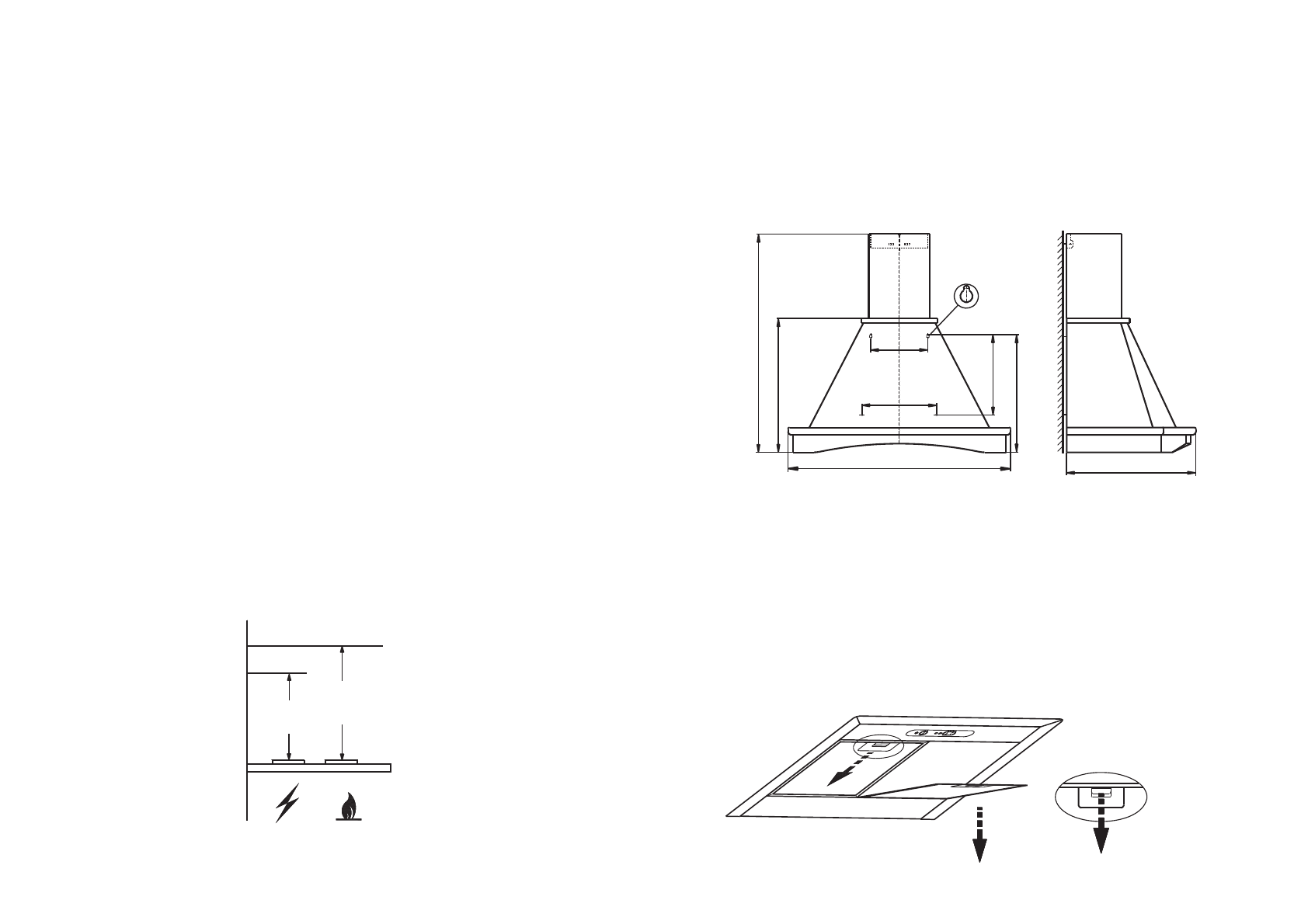

РИС. 1

Электроплита

Газовая плита

Мин.

65 см

Мин.

75 см

- 11 -

6 ПОДГОТОВКА К РАБОТЕ

6.1. Крепление вытяжного зонта: (рис. 3)

всегда устанавливайте зонт над центральной частью варочной панели;

- разметьте линию установки нижней части зонта над плитой (рис. 1);

- разметьте осевую вертикальную линию по центру участка, предусмотренного

для установки зонта;

- разметьте линию на расстоянии «Е» от нижней части зонта;

- согласно размеру «А» разметьте центры отверстий для крепления зонта на

стене так, чтобы размер «А» был поделен пополам относительно осевой линии;

-

РИС. 3

- согласно размерам «Д» и «Б» разметьте центры отверстий для крепления.

(Для зонтов: “Бельведер 90”, “Былина 90”, “ Вилла Шатура 90”, “Пергола 60/90”,

“Ротонда 60/ 0”. Размер «Д» необходимо замерить на задней стенке зонта);

- просверлите четыре отверстия для установки дюбелей 8 мм и забейте их;

- вверните два шурупа (размер «А»);

- перед установкой зонта снимите алюминиевый фильтр (фильтры), для этого

нажмите на пружинный замок на фильтре и потяните его вниз и на себя (рис. );

- навесьте зонт через отверстия типа «замочная скважина» и дополнительно

закрепите его двумя шурупами (размер «Б»);

- установите фильтры.

9

4

РИС. 4

Б

А

(В)

В

Д

Е

Г

Ш
