• 6 •

• 7 •

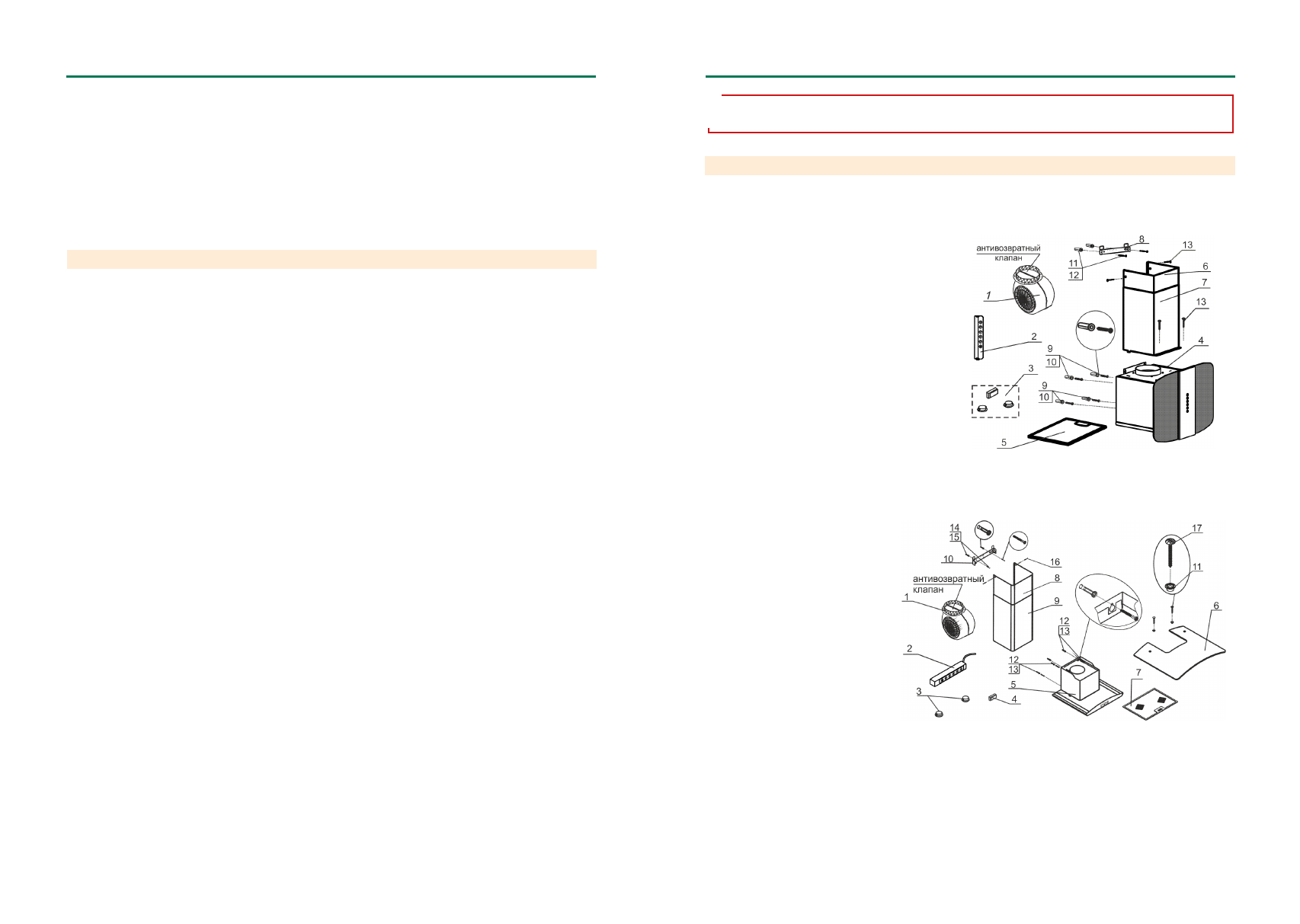

5 УСТРОЙСТВО

рис. 3

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.6

Крепежные изделия:

винт самонарезающий 6х50

  4 шт.

винт самонарезающий

4

,2х41

 2 шт.

винт самонарезающий3,5х11

 2 шт.

винт М6х30

2 шт.

втулка для стекла                                                                                                                               2 шт.
дюбель пластмассовый

Ø

10х50

4

шт.

дюбель пластмассовый

Ø

8х40

                                    2

шт.

3.7

Упаковка                                                                                                                                             1 шт.

3.8

Руководство по эксплуатации

                                  1 шт.

ДЛЯ КВ «КОБАЛЬТ 60»

ДЛЯ КВ «АМЕТИСТ

S

4 60», «АМЕТИСТ

S

4 90»

рис. 3А

1          вентилятор
2          переключатель электронный ККВ
3          светильники галогенные, трансформатор
4          корпус
5          фильтр алюминиевый
6, 7      фальштруба верхняя, фальштруба нижняя
8          кронштейн для крепления верхней

фальштрубы

9, 10    дюбели

Ø

10х50мм и винты самонарезаю-

щие 6х50 для крепления вытяжки к стене

1

1, 12  дюбели

Ø

8х40мм и винты самонарезаю-

щие 4,2х41 для крепления кронштейна к стене
13            винты самонарезающие 3,5х11 для креп-
ления верхней фальштрубы к кронштейну и нижней
фальштрубы к корпусу вытяжки

1,2       вентилятор, переключатель
электронный ККВ
3, 4      светильники галогенные,
трансформатор.
5,6       корпус, стекло
7          фильтр алюминиевый
8, 9      фальштруба верхняя, фальштруба нижняя
10        кронштейн для крепления верхней фальштрубы
11        втулки для крепления стекла
12,13   дюбели

Ø

10х40мм и винты самонарезающие 6х50 для крепления вытяжки к стене

14,15   дюбели

Ø

8мм и винты 4,2х41 для крепления кронштейна к стене

16        винты самонарезающие 3,5х11 для крепления верхней фальштрубы к кронштейну
17        винты М6х30 для крепления стекла к корпусу вытяжки

КОБАЛЬТ 60 • АМЕТИСТ

S4

 60

S4 90

• АМЕТИСТ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

4.1   Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке загрязненных

поверхностей, снятию съемных частей производите при извлеченной вилке шнура электропитания из розет-
ки электросети.

4.2    Вытяжку допускается включать только в евророзетку с заземленным контактом.
4.3     ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соответствующими

указанным в технических данных

(220В±10%, 50Гц±2%).

4.4     Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям,

даже через некоторое время после их выключения еще имеется риск ожога.

4

.5   Эксплуатируйте кухонную вытяжку только с установленными лампами.

Неисправные лампы следует

сразу же заменить.

4.6     Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого

фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,
то  уменьшается  производительность  вытяжки  и  появляется  риск  возникновения  пожара!  Никогда  не
эксплуатируйте прибор без установленного фильтра!

4.7   Устанавливайте вытяжку над плитой в соответствии с рис. 1.
4.8   Не допускайте возникновения факельного пламени под вытяжкой

!

 Пламя газовых конфорок всегда

должно быть закрыто посудой. Сильный

нагрев пламенем газовых конфорок может повредить прибор.

4.9     Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,

обученным правилам работы с электроустановками. При повреждении электрического шнура, его замену про-
изводит  квалифицированный  специалист  сервисной  службы.  Категорически  запрещается  обрезать  вилку
при монтаже вытяжки.

4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-

ческих и динамических нагрузок.

4.11 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-
щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном
для сгорания топлива.

При подаче воздуха в недостаточном объеме, возникает опасность отравления газо-

образными продуктами сгорания, которые всасываются обратно в помещение.

4.12  В  режиме  «вытяжки»  загрязненный  воздух  недопустимо  отводить  посредством  присоединения  к

вытяжному воздуховоду, предназначенному для удаления продуктов сгорания от приборов, использующих
горючий газ или другое топливо ( не относится к воздухоочистителям, которые только возвращают воздух
обратно в помещение).

4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев, когда
за такими лицами осуществляется надзор или проводится их инструктирование относительно использования
данного  прибора  лицом,  отвечающим  за  их  безопасность.  Необходимо  осуществлять  надзор  за  детьми  с
целью недопущения их игр с прибором.

ПРЕДУПРЕЖДЕНИЕ: Доступные части кухонной вытяжки могут нагреваться, при использовании

с приборами для приготовления пищи .

!
