УСТРОЙСТВО ВЫТЯЖНОГО ЗОНТА
Для зонтов
“
Аметист
”, “
Аквамарин
”, “
Алмаз
60/90”, “
Кристалл
90”, “
Топаз
90”.
достаточном для сгорания топлива
.
При подаче воздуха в недостаточном
объеме
,
возникает опасность отравления газообразными продуктами сгорания
,
которые всасываются обратно в помещение
.
4.11
В режиме вытяжки загрязненный воздух не должен выходить в
вытяжное отверстие
,
используемое для удаления запахов из приборов
,
сжигающих газ или другие виды топлива
.
(
не применяют к приборам
,
которые
только направляют воздух обратно в комнату
)
- 12 -
РИС
. 6
РИС
. 4
РИС
. 5
6.4
Крепление стекла
.
Для зонтов
(
рис
.6):
-
установите на зонт стекло
.
В отверстия вставьте втулки
.
Прикрепите стекло к
корпусу зонта винтами М
6
х
30.
“
Аметист
”,“
Аквамарин
”,
Алмаз
60/90, “
Кристалл
-90”, “
Топаз
-90”
Для зонтов
(
рис
.7):
-
снимите фильтр
(
рис
.1 ),
отверните винты
-
барашки
;
-
установите стекло и закрепите его винтами
-
барашками через пластмассовые
втулки
.
Установите фильтр
.
“
Кристалл
-50,60”, “
Лазурит
60”, “
Топаз
-50,60”
4
РИС
. 7
6.2
Крепление кронштейна к стене для
-
установите на зонт комплект из двух телескопических фальштруб
.
Верхнюю
фальштрубу выдвиньте на нужную высоту
;
-
сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную
линию
.
Снимите фальтшрубы
;
-
приложите кронштейн к стене
,
как показано на рисунке
;
-
осевая линия кронштейна должна совпадать с осевой линией зонта
,
а верхний
край с проведенной ранее горизонтальной линией
;
-
обозначьте центры крепления кронштейна
,
просверлите два отверстия
мм
и забейте дюбели
(
поз
. 16,
рис
. 2).
Прикрепите кронштейн к стене шурупами
.
6.3
Крепление верхней фальштрубы для
(
рис
.5)
-
установите на зонт комплект из двух телескопических фальштруб
;
-
верхнюю фальштрубу выдвиньте на нужную высоту
;
-
разметьте на стене отверстия для ее крепления
;
-
осевая линия фальштруб должна совпадать с осевой линией зонта
;
-
снимите фальштрубы
;
-
просверлите два отверстия
8
мм
,
забейте дюбели и вверните в них шурупы
.
зонтов
“
Аметист
”, “
Аквамарин
”,
“
Алмаз
60/90”, “
Кристалл
90”, “
Топаз
90” (
рис
. 4):
зонтов
“
Кристалл
-50,60”, “
Лазурит
60”,
“
Топаз
-50,60”,
:
8
РИС
. 2

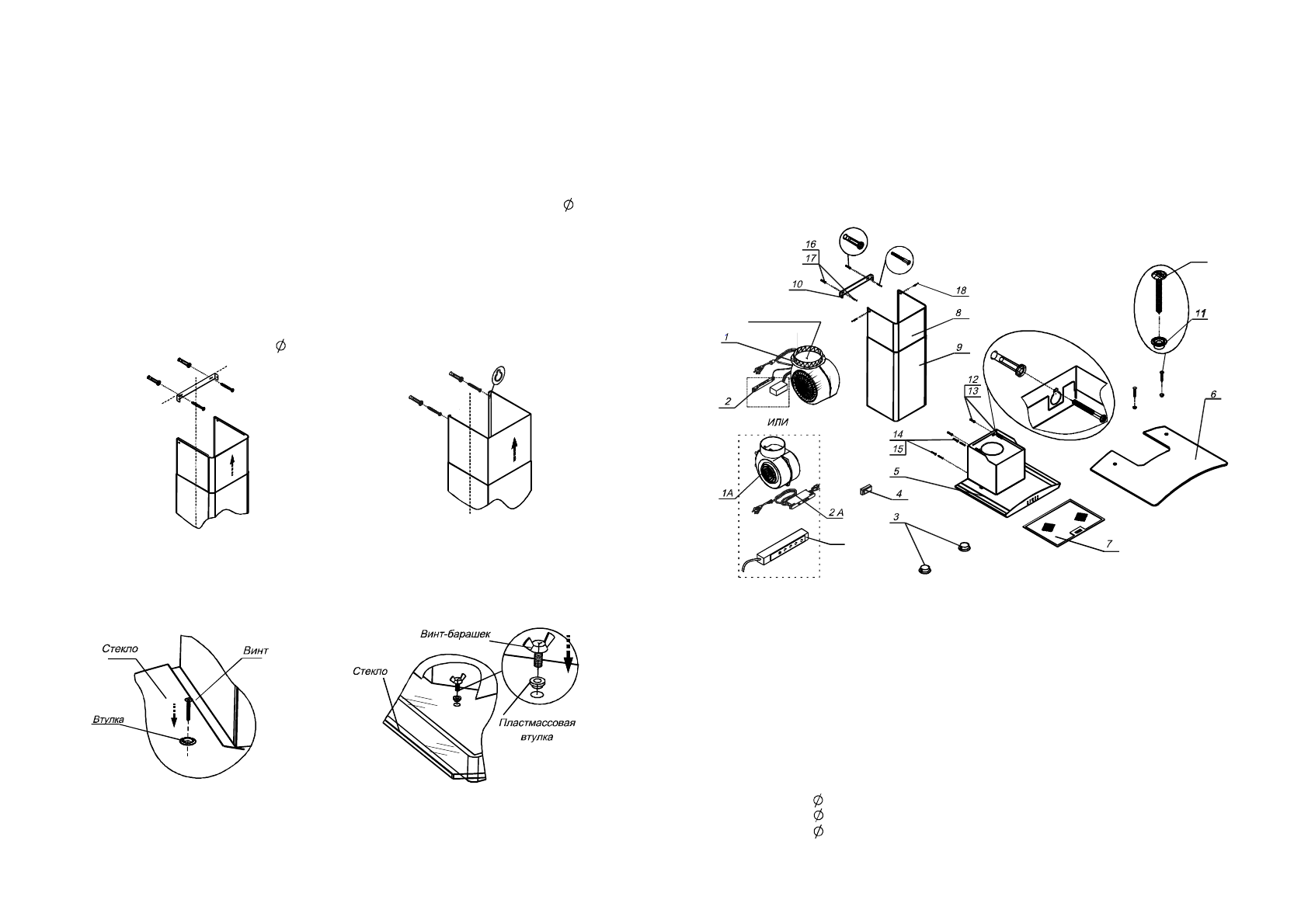

1 -
Вентилятор
.
2 -
Электронный переключатель с цифровым индикатором скорости вентилятора
.
1
А
-
Вентилятор
.
2
А
-
Переключатель кнопочный
.
Б
-
Переключатель ККВ
1
3 -
2
Светильники галогенные
.
4 -
Трансформатор
.
5 -
Корпус
.
6 -
Стекло
.
7 -
Фильтр алюминиевый
.
8, 9 -
Фальштруба верхняя
,
фальштруба нижняя
.
10 -
Кронштейн для крепления верхней фальштрубы
.
11 -
Втулки для крепления стекла
12,13 -
Дюбели
мм и шурупы
4
х
30
для крепления зонта к стене
.
14,15 -
Дюбели
мм и шурупы
4
х
30
для дополнительного крепления зонта
.
16,17 -
Дюбели
мм и шурупы
4
х
30
для крепления кронштейна к стене
.
18 -
Винт самонарезной
4.2
х
16
для крепления верхней фальштрубы к кронштейну
.
19-
Винт М
6
х
30
для крепления стекла к корпусу зонта
.
8
8
8
19
2
Б
возвратный
клапан
