• 10 •
• 7 •
АМЕТИСТ • АКВАМАРИН • АЛМАЗ • КРИСТАЛЛ • ЛАЗУРИТ • ТОПАЗ
рис. 4
ТАБЛИЦА 3
рис. 5
рис. 6
рис. 7
При креплении стекла на вытяжку винты не перетягивать!

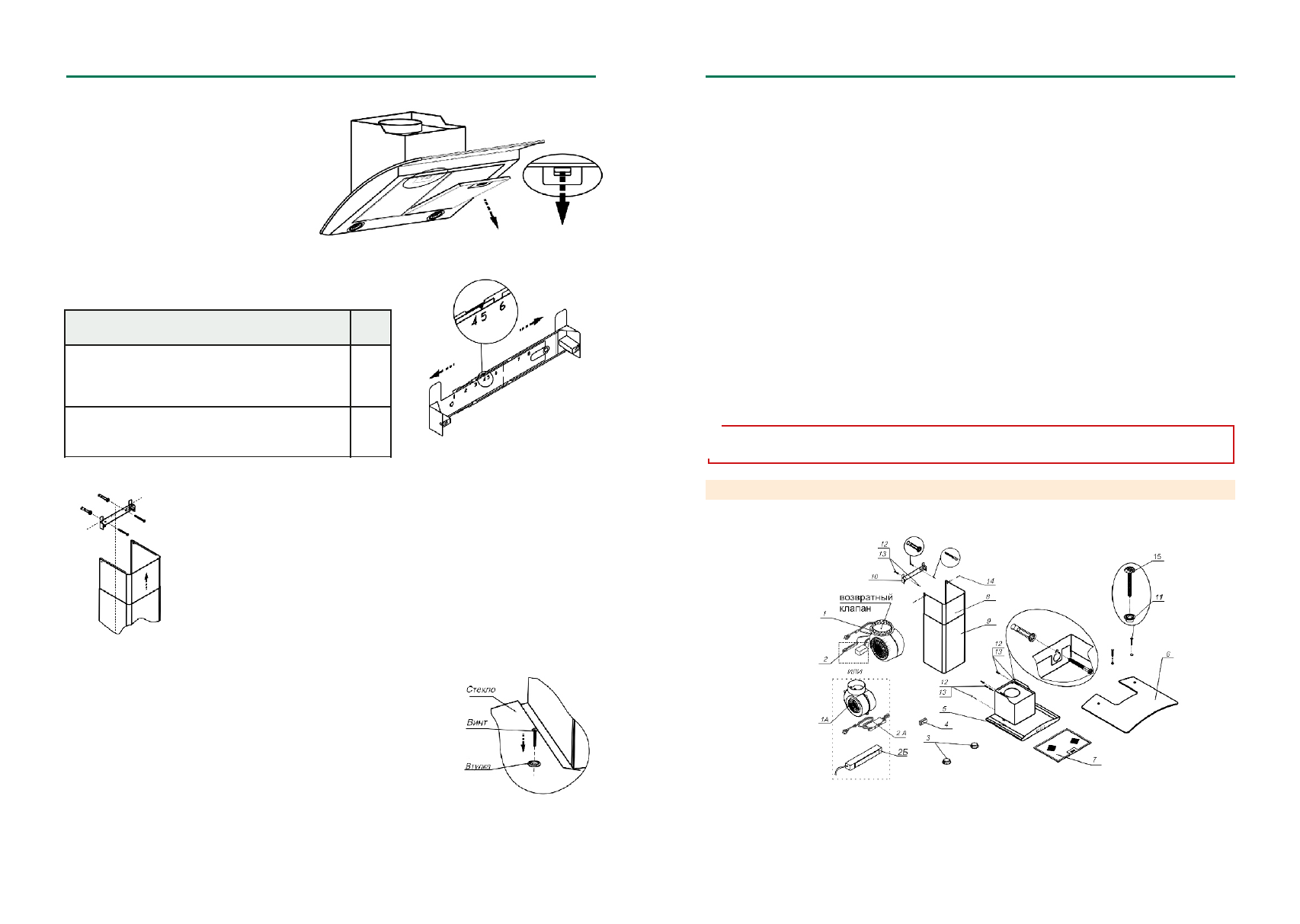

5 УСТРОЙСТВО
ДЛЯ КВ «АМЕТИСТ», «АКВАМАРИН», «АЛМАЗ», «КРИСТАЛЛ 90», «ТОПАЗ 90»
рис. 2
1,1А Вентилятор.
2 Электронный переключатель с
цифровой индикацией скорости вентилятора.
2А Переключатель кнопочный.
2
Б Переключатель ККВ
6.2 Крепление кронштейна к стене:
- прежде чем прикрепить кронштейн к
стене, необходимо выставить
его на нужный
размер (равный ширине
верхней фальштру-
бы) (рис. 5);
- увеличьте размер кронштейна (если это
необходимо), раздвинув его, и установите
фиксатор напротив цифры, соответствующей
Вашей вытяжке (см табл.3, графа
N
);
- установите на вытяжку комплект из двух
телескопических фальштруб.
Наименование
N
Аметист 50/60Н(П)-430-К3Г (Э3Г)
Кристалл 50Н-430-К3Г, Кристалл 60Н-430-К3Г(Э3Г)
Лазурит 60Н-430-Э3Г
Топаз 50Н-430-К3Г, Топаз 60Н-430-К3Г
5
Аквамарин 60/90Н-650-Э7Г, Алмаз 60/90
Аметист 90Н(П)-650-К3Г, Аметист 90Н-650-К3Г
Кристалл 90Н-650-К3Г, Топаз 90Н-650-К3Г
8
Для вытяжек
«Аметист»,
«Аквамарин»,
,
«Топаз-90»
(рис.
7
):
- установите на вытяжку стекло.
- в отверстия на стекле вставьте втулки.
- прикрепите стекло к корпусу винтами М6х30 (6х35)
«Алмаз» , «Кристалл-90»
6.3 Крепление стекла.
4.6 Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1.
4.7 Не допускайте возникновения факельного пламени под вытяжкой
!
Пламя газовых конфорок всегда
должно быть закрыто посудой. Сильный
нагрев пламенем газовых конфорок может повредить прибор.
4.8 Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,
обученным правилам работы с электроустановками. При повреждении электрического шнура его замену про-
изводит специалист сервисной службы. Категорически запрещается обрезать вилку при монтаже кухонной
вытяжки.
4.9 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-
ческих и динамических нагрузок.
4.10 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое
используется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, рабо-
тающие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточ-
ном для сгорания топлива.
При подаче воздуха в недостаточном объеме возникает опасность отравления га-
зообразными продуктами сгорания, которые всасываются обратно в помещение.
4.11 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используемое
для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам, кото-
рые только направляют воздух обратно в комнату)
.
4.12 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-
ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев,
когда за такими лицами осуществляется надзор или проводится их инструктирование относительно исполь-
зования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор
за детьми с целью недопущения их игр с прибором.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
анти
ПРЕДУПРЕЖДЕНИЕ: доступные части кухонной вытяжки могут нагреваться, при использовании с при-
борами для приготовления пищи.
!
- верхнюю фальштрубу выдвиньте на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную
линию, снимите фальтшрубы;
- приложите кронштейн к стене, как показано на рисунке 6
;
- осевая линия кронштейна должна совпадать с осевой линией кухонной вытяжки,
а верхний край с ранее проведенной горизонтальной линией;
- обозначьте центры
отверстий, для крепления кронштейна, просверлите два
отверстия
Ø
8
мм и забейте дюбели.
Прикрепите кронштейн к стене винтами.
