52
7.
Снять раму угольного фильтра (смотри Рис.3) и
отметить карандашом отверстие для заключительно
прикрепления вытяжки.
8.
Снимите вытяжку с кронштейна.
9.
По разметке проделайте отверстие (Ø 8 мм – смотри
операцию 7).
Вставьте 1 дюбель в стену.
10.
Закрепите опорный кронштейн под камины
«G»
к
стене, прилегающей к потолку; используйте опорный
кронштейн под камины в качестве шаблона (малое
овальное отверстие в кронштейне должно совпадать
с линией, ранее начерченной на стене – операция 1)
и отметьте карандашом 2 отверстия, проделайте
отверстия (Ø8мм), вставьте 2 дюбеля.
Закрепите опорный кронштейн под камин к стене 2-
мя винтами 5х45 мм.
11.
Подвесьте вытяжку к нижнему кронштейну.
12.
Закрепить 1 винтом 5x45 мм вытяжку на стене
(ОБЯЗАТЕЛЬНО), вновь установить раму угольного
фильтра (смотри также Рис.3).
13.
Подведите вентиляционную трубу (труба и хомуты
крепления не входят в комплект поставки, приобрести
отдельно) к кольцу, расположенному над блоком
всасывающего двигателя.
Подведите другой конец трубы к системе отвода, в
случае использования вытяжки в режиме отвода
дымов наружу. Если Вы хотите использовать вытяжку
в
режиме
рециркуляции
воздуха,
закрепите
дефлектор
F
к кронштейну
G
с помощью 1 винта и
подведите другой конец трубы к соединительному
кольцу, расположенному на дефлекторе
F.
14.
Выполните электрическое подключение.
15.
Вставить до половины внешнее покрытие на узел
двигателя.
16.
Выполнить подключение лампочек и консоля
управления (во время этой операции для большей
безопасности, можно прикрепить одним винтом
внешнее покрытие к узлу двигателя).
17.
Вставить до половины внешнее покрытие на узел
двигателя и закрепить его окончательно 6 винтами.
18.
Закрепить кронштейн „Z“ двумя винтами так, чтобы
он крепил к стене нижнюю секцию телескопического
камина (внешнее покрытие).
19.
Установить камины и прикрепить их сверху 2 винтами
(19а) к опорному кронштейну под камины „G“ (19b).
Установите вновь держатель угольного фильтра и
фильтр/ы задержки жира и проверьте исправное
функционирование вытяжки.
Описание вытяжки
Рис
. 1
1.
Панель управления
2.
Фильтр задержки жира
3.
Ручка отцепления фильтра задержки жира
4.
Галогенная лампа
5.
Откидной экран
6.
Камин телескопический
7.
Вывод воздуха (только в режиме рециркуляции)
Функционирование
Пользуйтесь интенсивным режимом работы вытяжки в
случае особо высокой концентрации кухонных испарений.
Мы рекомендуем включить вытяжку за 5 минут до начала
процесса приготовления пищи и оставить ее включенной в
течение 15 минут приблизительно по окончании процесса.

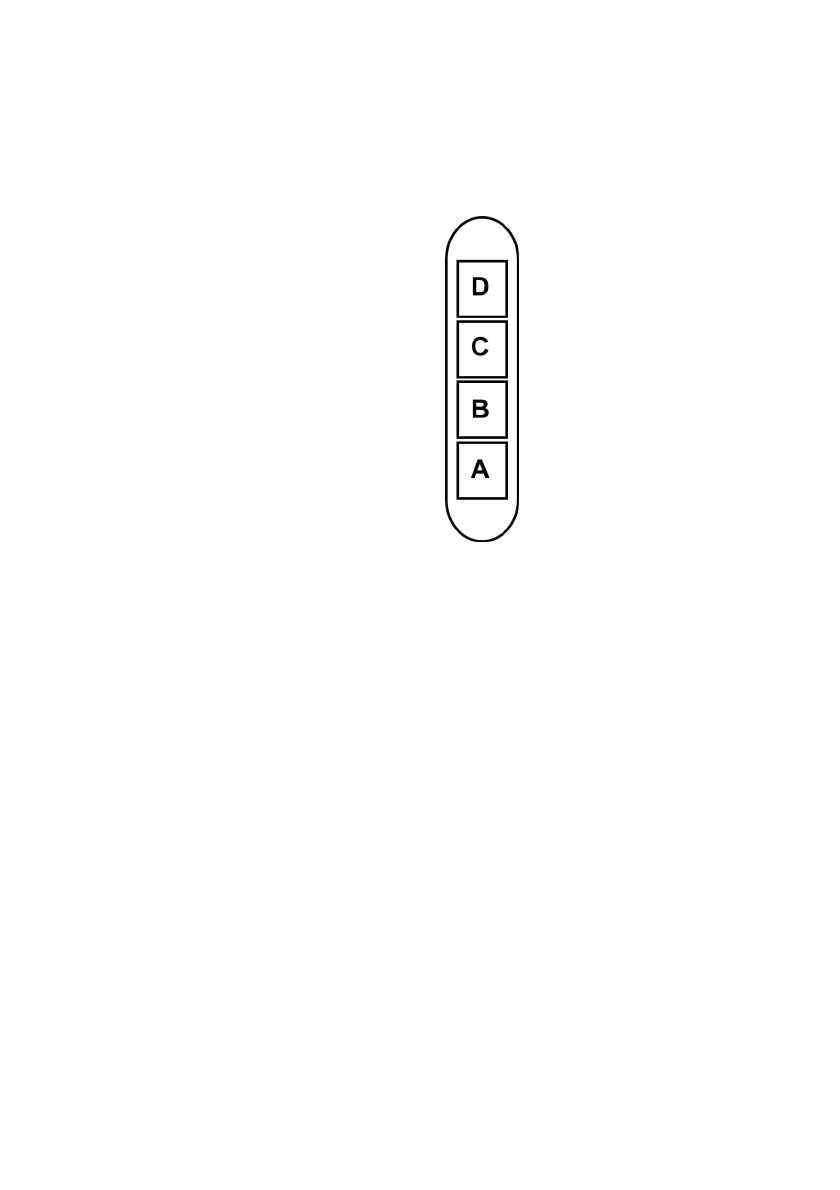

Модель с панелью нa 4 кнопки
A.
Клавиша ВКЛ/ВЫКЛ подсветки.
B.
Клавиша ВЫКЛ/ВКЛ вытяжки и
переключения
на
минимальную
мощность
B+C.
Клавиша переключения на среднюю
мощность
B+D.
Клавиша
переключения
на
максимальную мощность
