24

sous-tension III, conformément aux règlements en matière
d’installation.

ATTENTION! L’élément B (support de fixation au plafond -
FIg. 1), est doté d’un fil conducteur (jaune – vert) qui doit
être relié à la terre de l’installation électrique. Fig. 4

 ATTENTION!

Faire particulièrement attention au

positionnement des fils, la non observance de ces indications
pourrait provoquer de graves dommages à l’appareil et/ou un
choc électrique à l’utilisateur ou à l’installateur. Pour plus de
détails, voir

Fig. 7

Attention!

 Le remplacement du câble d’interconnexion doit

être effectuée par le service technique autorisé.

Montage

Ce type de hotte doit  être fixée au plafond.

Appareil excessivement lourd ; la manutention et
l’installation de la hotte doivent être effectuées par deux
personnes ou plus.

La hotte est équipée de chevilles de fixation convenant à la

plupart des parois/plafonds. Il est cependant nécessaire de
s’adresser à un technicien qualifié afin de s’assurer que le
matériel est approprié au type de paroi/plafond. La
paroi/plafond doit être suffisamment solide pour supporter le
poids de la hotte.

Description de la hotte

Fig. 1
H.

Câble d’interconnexion

K.

  Commande de contrôle

Attention!

 La commande de contrôle est fournie dans le

kit et doit être installée en dernier lieu, avant de raccorder
la hotte au circuit électrique.

Placer la commande de contrôle à l’endroit prévu à cet
effet (voir dessins sur les premières pages de ce livret –
accrochage à déclenchement, sens d’installation
obligatoire).

L.

 Lampe

halogène

M.

Partie

latérale porte-filtres

N.

  Filtre au charbon actif

O.

  Filtre métallique anti-graisse

P.

  Partie porte-filtres anti-graisse et au charbon

Q.

  Attaches de la partie porte-filtres

Fonctionnement

Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer la hotte 5 minutes avant de commencer
la cuisson et de la faire fonctionner encore pendant 15
minutes environ après avoir terminé la cuisson.
La hotte est dotée d’un dispositif

"TOUCH"

pour le contrôle

des lumières et de la vitesse.
Pour une utilisation correcte, lire attentivement les instructions
ci-dessous.
La hotte peut être contrôlée à travers une télécommande
disponible en kit accessoire (voir paragraphe relatif au
fonctionnement de la télécommande).


Fonction d’allumage automatique

La hotte est équipée d’un détecteur de température qui active
le moteur à la 1ère vitesse (puissance) d’aspiration dans le

cas où la température ambiante dans la zone environnante de
la hotte dépasse 70°C.
L'utilisateur peut cependant éteindre ou modifier la vitesse
(puissance) d’aspiration (voir paragraphe "

Contrôle des

vitesses (puissances) d’aspiration "

).

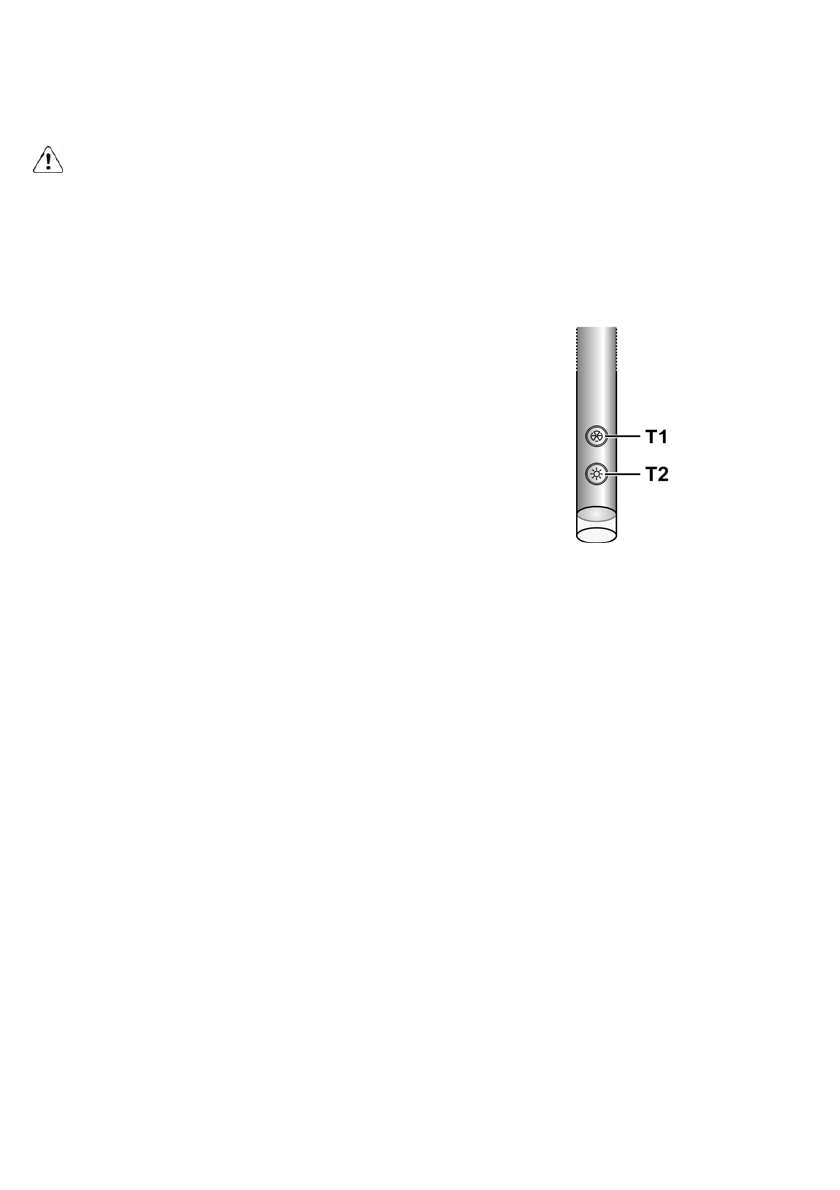

Contrôle des vitesses (puissances) d’aspiration

La sélection des vitesses (puissances) d’aspiration est
cyclique selon la séquence vitesse "stand-by - 1-2-3-4- Stand
by -1-2-...", à chaque pression de la touche

T1

 de la tige de

commande, la vitesse (puissance) d’aspiration augmente d’un
niveau pour s’éteindre (stand-by) si la touche est encore
enfoncée lorsque la hotte est en vitesse (puissance)
d’aspiration 4.
On peut aussi éteindre la hotte (stand by) quand la hotte
fonctionne à une autre vitesse en appuyant de façon
prolongée (plus de 3 secondes) sur la touche

T1

 de la tige de

commande.
On peut déterminer à quelle vitesse (puissance) d’aspiration
se trouve la hotte car la tige est équipée d’un led qui change
de couleur sur base de la vitesse (puissance) d’aspiration
comme suit:

Hotte en stand-by:

LED ETEINT

1ère vitesse (puissance) d’aspiration

 - led VERT

2ème vitesse (puissance) d’aspiration

 - led ORANGE

(ambre)

3ème vitesse (puissance) d’aspiration

 - led ROUGE
