39
6.
Подвесите
несущую
конструкцию
к
4-
м
шурупам
(
см
.
опер
. 4).
ВНИМАНИЕ
!
Сторона
несущей
конструкции
с
коробкой
соединений
соответствует
стороне
панели
управления
по
установке
вытяжки
.
7.
Заверните
4
шурупа
до
отказа
.
8.
Вставьте
и
заверните
до
отказа
2
дополнительных
шурупа
в
2
остальных
отверстиях
для
большей
надежности
крепления
.
9.
Выполните
электрическое
соединение
с
электросетью
;
при
этом
питание
сети
должно
быть
осуществлено
лишь
после
завершения
операции
по
установке
.
10.
При
работе
в
режиме
отвода
воздуха
(13
А
),
подведите
второй
конец
вытяжной
трубы
к
общей
системе
отвода
воздуха
.
При
работе
в
режиме
рециркуляции
(10F),
вставьте
дефлектор
F
в
несущую
конструкцию
и
закрепите
ее
к
соответствующему
кронштейну
4-
мя
шурупами
,
затем
подсоедините
вытяжную
трубу
к
соединительной
втулке
на
дефлекторе
.
11.
Выньте
язычки
на
нижних
секциях
камина
,
сохраните
язычки
и
шурупы
.
12.
Изнутри
верхних
секций
камина
вставьте
язычки
и
закрепите
их
,
каждый
одним
шурупом
.
13.
Закрепите
верхние
секции
телескопического
камина
(13
а
)
к
несущей
конструкции
(13 b).
Верхие
секции
отличаются
тем
,
что
они
снабжены
выводами
воздуха
для
использования
в
режиме
рециркуляции
.
14.
Зафиксируйте
секции
2-
мя
шурупами
(14
а
),
вставляемыми
в
ранее
смонтированные
язычки
на
одной
секции
камина
(14b –
см
.
также
последовательность
операций
11-12).
15.
Снимите
фильтр
задержки
жира
,
затем
вставьте
нижнюю
секцию
вытяжки
(
для
удобства
выполнения
операции
расширите
слегка
две
секции
).
На
передней
стороне
вытяжки
имеется
проушина
под
панель
управления
.
Внимание
!
При
выполнении
этой
операции
вынесите
плоский
провод
панели
управления
и
соединительные
провода
под
лампы
,
пропустив
их
через
проушину
.
16.
Закрепите
нижнюю
секцию
вытяжки
к
несущей
конструкции
, 4-
мя
шурупами
(16
а
)
с
нижней
стороны
,
4-
мя
шурупами
с
боковых
сторон
(16b).
17.
Вставьте
ПОДКЛЮЧЕННЫЕ
провода
ламп
и
подсоедините
панель
управления
к
плоскому
проводу
.
ВНИМАНИЕ
!
РАЗЪЕМ
ПЛОСКОГО
ПРОВОДА
СНАБЖЕН
БОКОВЫМ
ШТЫРЕМ
,
КОТОРЫЙ
ДОЛЖЕН
СОВПАСТЬ
С
ДЫРКОЙ
,
ИМЕЮЩЕЙСЯ
РЯДОМ
С
РАЗЪЕМОМ
НА
ЗАДНЕЙ
СТОРОНЕ
ПАНЕЛИ
УПРАВЛЕНИЯ
.
18.
В
комплект
поставки
входит
двухсторонняя
липкая
лента
.
Разрежьте
ее
в
8
сегментов
,
снимите
защитную
пленку
с
обеих
сторон
и
приклейте
их
вблизи
от
шурупов
крепления
каминов
к
несущей
конструкции
(
см
.
схему
расположения
).
19.
Нанесите
4
накладки
(
входят
в
комплект
)
на
места
крепления
секций
нижнего
камина
(
ВНИМАНИЕ
!
НАКЛАДКИ
К
НИЖНЕМУ
КАМИНУ
БОЛЕЕ
УЗКИ
).
Для
верхниего
камина
используйте
более
широкие
накладки
,
разрезав
их
под
размер
.
20.
Вставьте
панель
управления
в
проушину
таким
образом
,
чтобы
переключатель
ВКЛ
/
ВЫКЛ
был
обращен
книзу
.
Установите
вновь
держатель
угольного
фильтра
и
фильтр
/
ы
задержки
жира
и
проверьте
исправное
функционирование
вытяжки
.
Только
для
изделий
из
нержавеющей
стали
и
алюминия
:
Будьте
осмотрительны
при
снятии
защитной
пленки
,
чтобы
не
повредить
поверхность
металла
и
отделку
(
сатинирование
).
Описание
вытяжки
Рис
. 1
1.
Панель
управления
2.
Фильтр
задержки
жира
3.
Ручка
отцепления
фильтра
задержки
жира
4.
Галогенная
лампа
5.
Откидной
экран
6.
Камин
телескопический
7.
Вывод
воздуха
(
только
в
режиме
рециркуляции
)
Функционирование
Пользуйтесь
интенсивным
режимом
работы
вытяжки
в
случае
особо
высокой
концентрации
кухонных
испарений
.
Мы
рекомендуем
включить
вытяжку
за
5
минут
до
начала
процесса
приготовления
пищи
и
оставить
ее
включенной
в
течение
15
минут
приблизительно
по
окончании
процесса
.

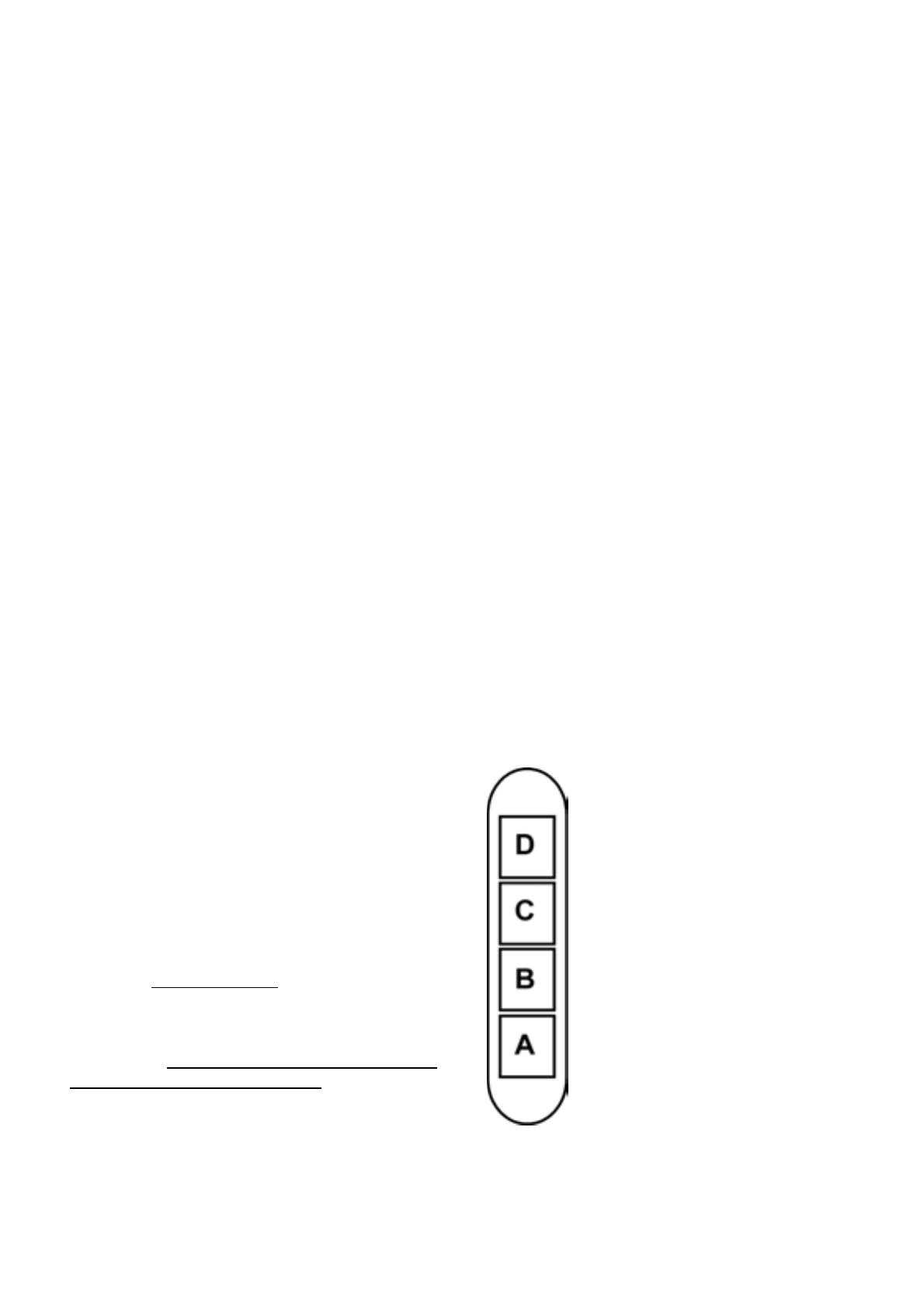

A.
Клавиша
ВКЛ
/
ВЫКЛ
подсветки
B.
Клавиша
ВЫКЛ
/
ВКЛ
вытяжки
и
переключения
на
минимальную
мощность
B+C.
Клавиша
переключения
на
среднюю
мощность
B+D.
Клавиша
переключения
на
максимальную
мощность
