  Conexão elétrica

A tensão de rede deve corresponder à tensão indicada na
etiqueta das características situada no interior da coifa.
O produto foi predisposto para a conexão directa à rede de
alimentação, portanto, aplicar um interruptor bipolar em
conformidade com as normas que assegure a desconexão
completa da rede nas condições da categoria III de
sobretensão, de acordo com as regras de instalação.

ATENÇÃO! A peça B (elemento de fixação ao tecto - Fig.
1), é dotada de condutor (amarelo – verde) que deve ser
conectado à terra da instalação eléctrica doméstica. Fig.
4

 ATENÇÃO!

Prestar muita atenção no posicionamento

do cabo em excesso, a inobservância desta indicação pode
vir a provocar graves danos ao aparelho e/ou um choque
eléctrico no usuário ou no instalador. Para maiores detalhes
ver a

Fig. 6-17

Atenção!

 A substituição do cabo de interconexão deve ser

efectuada pelo serviço de assistência técnica autorizado.

Montagem

A coifa é dotada de buchas de fixação adequadas à maior

parte das paredes/tectos. Todavia, é necessário interpelar um
técnico qualificado para se certificar quanto à idoneidade dos
materiais em função do tipo de parede/tecto. A parede/tecto
deve ser suficientemente robusta para suportar o peso da
coifa.

Descrição do exaustor

Fig. 1
H.

Cabo de conexão

K.

  Haste de control

Atenção!

 A haste de controlo é fornecida em dotação e

deve ser a última a ser instalada antes de conectar a
coifa à rede eléctrica.

Inserir a haste de controlo na respectiva sede (ver
desenhos nas primeiras páginas deste livrete – engate
por encaixe, sentido do engate obrigado).

L.

 Lâmpada

alógena

M.

  Chassis laterais de suporte do filtro

N.

  Filtro de carvão activado

O.

  Filtro metálico anti-gorduras

P.

  Chassis suporte filtro anti-gorduras e carvão activado

Q.

  Desengates do chassis para suporte filtros

Funcionamento

Usar a potência de aspiração no caso de uma maior
concentração de vapores de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la
em funcionamento por aproximadamente 15 minutos após o
término do cozimento.
O exaustor é dotado de um dispositivo

"TOUCH"

para o

controlo de luzes e velocidades.
Para a correcta utilização leia atentamente as instruções
abaixo descritas.
O exaustor pode ser controlado através de um controlo
remoto disponível como acessório (ver o parágrafo relativo ao
funcionamento do controlo remoto).


Função de ligação automática

O exaustor está equipado com um sensor de temperatura que
activa o motor à 1ª velocidade (potência) de aspiração no
caso em que a temperatura ambiente na zona circunstante ao
exaustor ultrapasse os 70ºC.
O utilizador pode, contudo, desligar ou modificar a velocidade
(potência) de aspiração (veja parágrafo "

Controlo das

velocidades (potências) de aspiração"

).

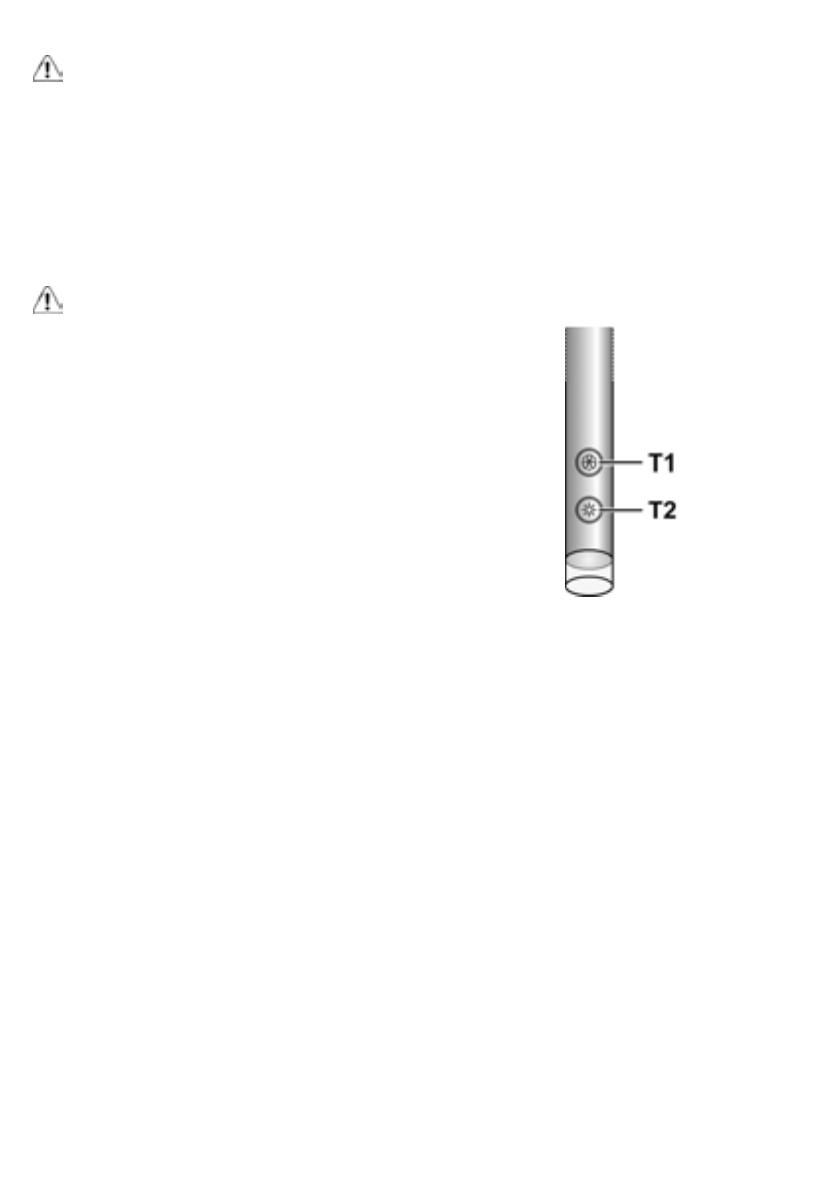

Controlo das velocidades (potências) de aspiração

A selecção das velocidades (potência) de aspiração é cíclica
segundo a sequência velocidade "stand-by - 1-2-3-4- Stand
by -1-2...", deste modo, cada vez que carrega no

botão

T1

 da

placa de controlo, a velocidade (potência) de aspiração
aumenta de um nível para se desligar (stand-by) se o botão
for premido ainda quando o exaustor estiver na velocidade de
(potência) de aspiração 4.
É possível desligar o exaustor (stand by) mesmo quando o
este estiver em qualquer velocidade premido de modo
prolongado (mais de 3 segundos) a tecla

T1

da placa de

controlo.
É possível determinar a qual velocidade (potência) de
aspiração se encontra o exaustor dado que a placa é
fornecida com um led que muda de cor conforme a
velocidade (potência) de aspiração como se segue:


Exaustor em stand-by:

LED DESLIGADO

1a velocidade (potência) de aspiração

 - led VERDE
