42

filtro(s) de gordura quando necessário para manter uma boa
eficiência. Use o diâmetro máximo do sistema de condutas
indicado neste manual para otimizar a eficiência e minimizar o
ruído.

Uso

O exaustor foi concebido para a aspiração de fumos e
vapores de cozedura e destina-se exclusivamente para uso
doméstico.
O exaustor é fabricado para ser utilizado na versão aspirante,
com exaustão externa do ar, ou filtrante, com recirculação
interna.

 Versão evacuação para o exterior

Os vapores

são evacuados para o exterior, por meio de um tubo de
descarga fixado à falange de conexão que se encontra sobre
o exaustor.


 ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao
diâmetro do anel de conexão.


 ATENÇÃO!

Se o exaustor for dotado de filtros de carvão ativo, estes
deverão ser retirados.
Conectar o exaustor aos tubos e orifícios de descarga da
parede com diâmetro equivalente à saída de ar (falange de
união).
O uso de tubos ou orifícios de descarga de parede com
diâmetro inferior, pode provocar a diminuição do desempenho
de aspiração e um drástico aumento do ruído.
Não nos responsabilizamos a este respeito.

!

Utilizar um tubo condutor com comprimento não inferior
ao indicado.

!

Utilizar um tubo condutor com o menor número possível
de curvas (ângulo máximo da curva: 90ºC).

!

Evitar alterações drásticas da seção do tubo (diâmetro).

 Versão recirculação

O ar aspirado será desengordurado e desodorizado antes de
ser recanalizado de volta para o ambiente.
Para usar o exaustor nesta versão é necessário instalar um
sistema de filtragem adicional à base de carvão ativado.


Instalação

Conforme descrito nos desenhos de instalação, realizar 6
furos (Ø 8 mm e profundidade 40 mm), nas posições
indicadas no modelo de perfuração, para fixar o exaustor e a
barra de suporte da chaminé. Após a instalação, verificar que
exaustor e  chaminé estejam perfeitamente alinhados.

Montagem

Antes de iniciar a instalação:

•  Verificar que o produto adquirido tem as dimensões

adequadas para a área escolhida de instalação.

•

Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver
também o parágrafo relativo). Este/s deve/m ser
remontado/s somente caso se deseje utilizar o exaustor
na versão filtrante.

•

Verificar se, dentro do exaustor, não há (por motivos de
transporte) materiais extras (por exemplo envelopes com
parafusos (*), garantias (*) etc.). Caso haja,  tirar e
conservar.


O exaustor é fornecido com buchas de fixação adequadas
para a maior parte das paredes/tetos. No entanto é
necessário que um técnico qualificado faça sua instalação. A
parede/teto deve ser suficientemente robusta para suportar o
peso do exaustor.


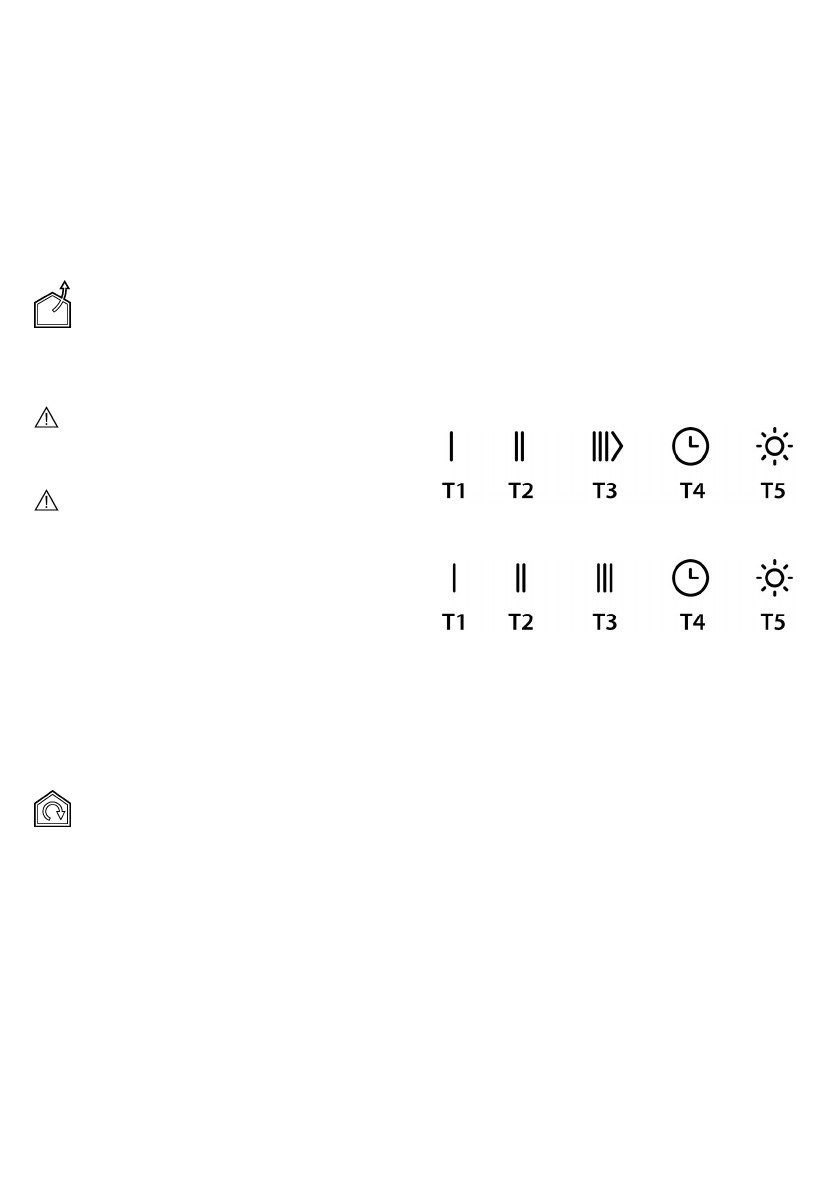

Funcionamento

Modelo A



Modelo B



Primeira velocidade (T1)

Pressione

T1

 para ativar a primeira velocidade. Quando a

função é ativada, o LED acende-se com luz fixa. Pressione de
novo

T1

 para desligar o exaustor.

Segunda velocidade (T2)

Pressione

T2

 para ativar a segunda velocidade. Quando a

função é ativada, o LED acende-se com luz fixa. Pressione de
novo

T2

 para desligar o exaustor.

TTerceira velocidade e BOOSTER (FORÇADA)(T3) apenas
no modelo A

Quando o exaustor é desativado ou quando a primeira ou a
segunda velocidade estão ativas, a terceira velocidade pode
ser ativada pressionando o botão

T3

 e o LED acende-se com

luz fixa.
Pressionando uma outra vez em

T3

, ligará o booster. O

booster só pode ser ativado depois da terceira velocidade já
estar ativa. Quando o booster é ligado, o LED

T3

 começa a

piscar. Com o booster a funcionar, é possível passar para a
primeira ou para a segunda velocidade pressionando o botão
da velocidade desejada

T1

 ou

T2

, o booster desligar-se-á e a

velocidade selecionada será ativada.
Quando o booster está ligado, pressione de novo

T3

para

desligar o exaustor.
