Använd ett så kort rör som möjligt.

!

Röret skall vara så rakt som möjligt (högsta tillåtna vinkel
på böjarna 90°).

!

Undvik stora skillnader i rörets tvärsnittsarea.

!

Använd  rör vars insida är så slät som möjligt.

!

Röret skall vara tillverkat av i lag godkända material.

!

För att underlätta installationen av
utsugningsversionen av fläkten rekommenderar vi att
använda ett flexibelt korrugerat rör med 150 mm
diameter

Filterversion

Den utsugna luften avfettas och befrias från odörer innan den
leds ut i lokalen igen. När fläkten används med denna version
är det nödvändigt att installera ett extra aktivt kolfiltersystem.

Installation

Såväl den elektriska som den mekaniska installationen
skall utföras av kvalificerad personal
Minsta tillåtna avstånd mellan kokkärlens stödyta på
spishällen och köksfläktes underkant är 50cm om det är
frågan om en elektrisk spis och 65cm om det är frågan om
gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd skall
detta respekteras.

  Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på
märkplåten som sitter inne i fläkten. Om fläkten är utrustad
med stickkontakt skall denna anslutas till ett uttag som är
lättillgängligt även efter installationen och som uppfyller
gällande föreskrifter. I det fall fläkten saknar stickkontakt
(direktanslutning till nätet), eller om uttaget är placerat på en
svåråtkomlig plats skall en godkänd tvåpolig strömbrytare
installeras som garanterar en fullkomlig frånkoppling från nätet
i samband med överspänningsklass III, i enlighet med
installationsbestämmelserna.
Varning!  kontrollera innan fläktens krets ansluts med
nätspänningen att den fungerar korrekt och är korrekt
monterad.
Varning! Byte av anslutningskabeln skall utföras av
auktoriserad servicetekniker.

Montering

Innan installationen påbörjas:
•

Kontrollera att den införskaffade produktens dimensioner
är lämpliga för installationsplatsen.

•  Ta ur det/de aktiva kolfiltret/n om sådana är

medlevererade (se även den härför gällande paragrafen).
Denna /dessa monteras tillbaka endast om fläkten skall
användas som filterversion.

•

Kontrollera att inget  bifogat material (till exempel påsar
med skruvar, garantihandlingar etc.) har placerats inne i
fläkten (av transportskäl), avlägsna eventuellt och spar.

•  Om det är möjligt skall möbler under och intill fläktens

installationsområde kopplas ur och avlägsnas i syftet att
öka åtkomligheten till taket/väggen där fläkten skall
installeras. I annat fall skall möbler och delar i området
intill installationsplatsen så långt det är möjligt skyddas.

Välj en plan yta och täck den med ett skyddande
överdrag där fläkten och medlevererade delar läggs upp.

•  Kontrollera också att ett elektriskt uttag finns i närheten

av fläktens installationsplats (på tillgänglig plats även när
fläkten är monterad) och att det går att ansluta fläkten till
en anordning som leder ut röken utomhus (gäller endast
Utsugningsversionen).

•  Utför alla nödvändiga väggarbeten (t.ex.: installationen

av ett eluttag och/eller en öppning för avledningsrörets
passage).


Fläkten är utrustad med fixeringspluggar som passar de flesta
typer av väggar/tak. Det är under alla händelser nödvändigt
att rådfråga en kvalificerad fackman för att förvissa sig om att
materialen är lämpade för den aktuella typen av vägg/tak.
Väggen/taket skall vara tillräckligt hållfast för att bära upp
fläktens vikt.

Kontrollera i det fall sidopaneler och/eller sidoskåp
förekommer att utrymmet är tillräckligt för installationen av
fläkten samt att kontrollpanelen alltid är lättåtkomlig.


Funktion

Använd en högre hastighet om matoset är mycket
koncentrerat. Vi rekommenderar att starta luftevakueringen 5
minuter innan matlagningen inleds och låta den fungera i
cirka 15 minuter efter avslutad matlagning.


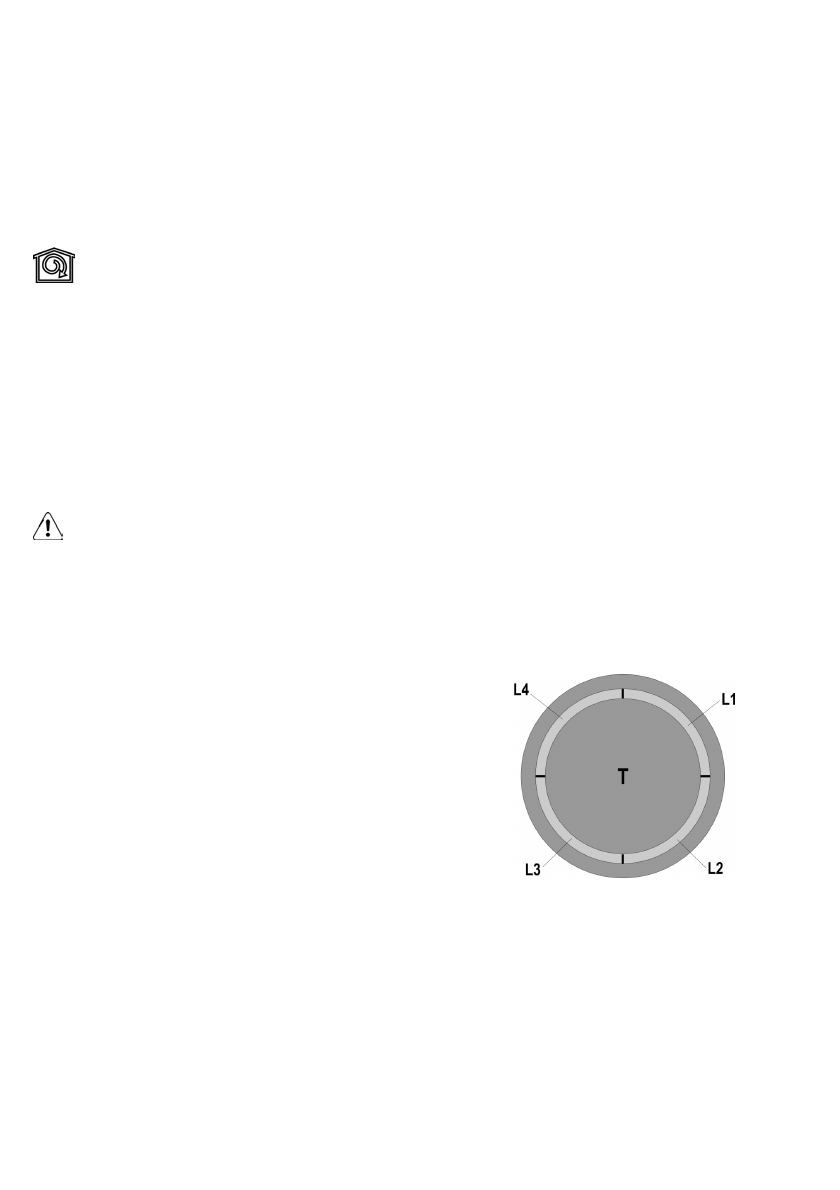

Kontrollpanelen består av en vridskiva med
bakgrundsbelysning






•Tändning och släckning av belysningen:
Tryck på skivan (T) för att tända och släcka belysningen.

•Val av disponila hastigheter:
Vrid skivan (T)  medurs för att starta fläkten och öka
utsugningshastigheten och moturs för att sänka hastigheten
och stänga av fläkten.
Cirkeln (L) tänds och indikerar den valda
utsugningshastigheten :
•L1 är tänd
Hastighet  1 (låg).
