   5.3

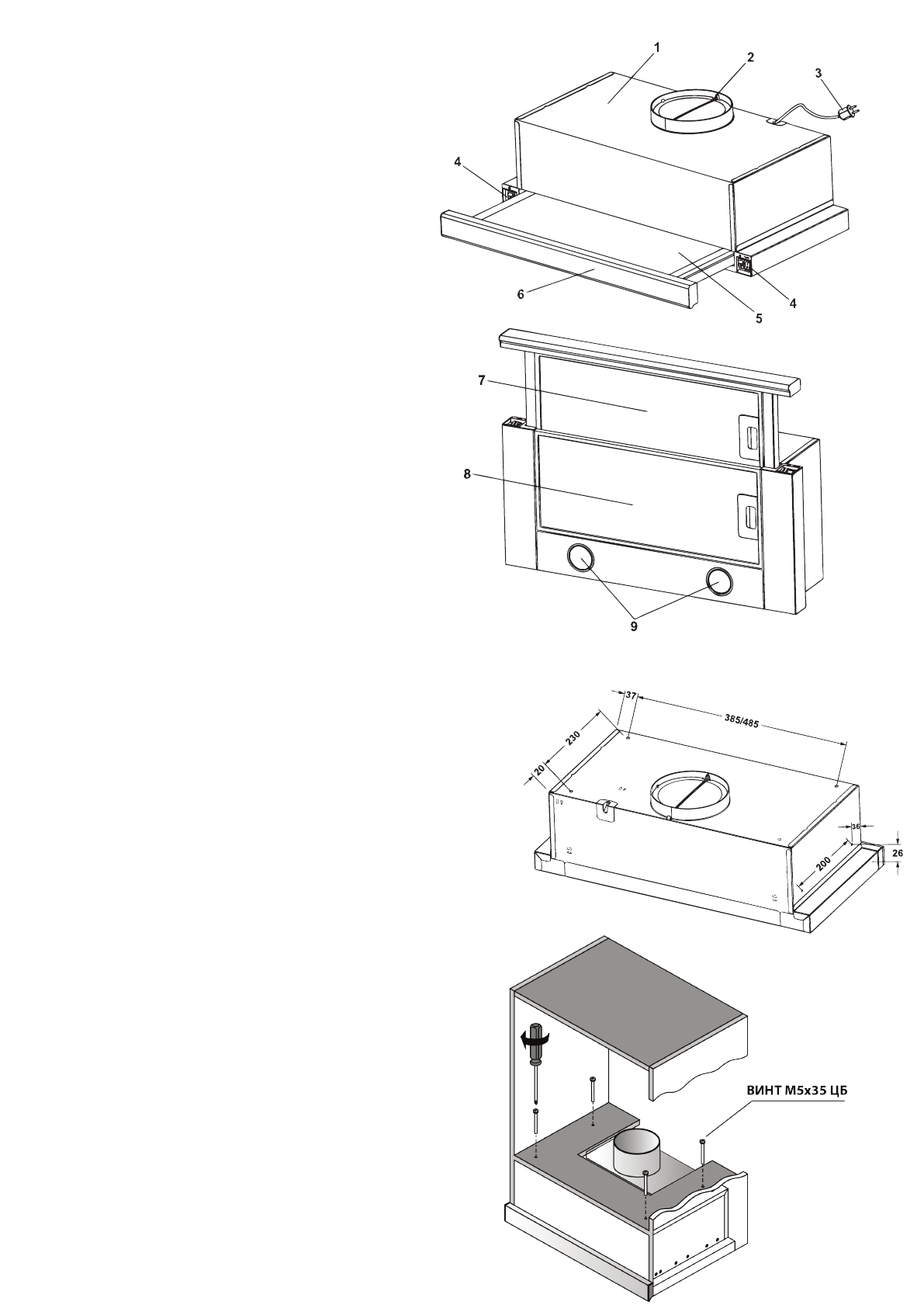

 Вытяжка состоит из следующих составных частей

(рис.3 / 3.1).

1

 – корпус вытяжки

2

 – переходник патрубка повітроводу

(

с Ø150 на Ø120)

3

 – электрошнур с заземлением

4

 – переключатель режимов работы вытяжки

(клавишный)

5

 – шуляда выдвижная

6

 – ручка шушляди выдвижной

7

 – фильтр алюминиевый жироулавливающий 1

8

 – фильтр алюминиевый жироулавливающий 2

9

 – лампы освещения

(HALOGEN или LED),

в зависимости от модификации изделия

                                   6. ИНСТРУКЦИЯ ПО МОНТАЖУ ВЫТЯЖКИ

6.1

 Изберите схему и место для установления вытяжки.

6.2

 Выньте вытяжку из упаковочной коробки.

    6.3

 Подключите вытяжку к электросети и, если она на

всех режимах работает удовлетворительно, приступайте

к ее монтажу на стене.

Напоминаем, что высота установки вытяжки

над электроплитами должна быть не меньше

650мм, а над газовыми - не меньше 750мм

(рис.1).

6.4

 Прежде чем приступить к сверлению

отверстий под крепежные изделия, необходимо

провести для них разметку на стене. Для этого

изготовьте бумажный шаблон с координатами

отверстий, приложите шаблон к нижней полки

мебельного гарнитуру на необходимой наставній

высоте, которая указана выше, и уровняйте его

по уровню

(рис.1).

 6.5

 Наметьте и пробуравьте в

т. А, В, С, D 4

отверстия сверлом Ø6мм.

6.6

Крепление вытяжки осуществляется 4

метрическими винтами М5х35, которые вкручива-

ются изнутри навесного шкафа в резьбовые гайки М5,

приклепаны к верхней плоскости корпуса вытяжки

(рис.4 / 4.1).

6.7

 Установите на патрубке вытяжки переходник

         повітроводу

(Ø150/120).

Рис.3

Рис.3.1

12

Рис.4

Рис.4.1
