5.3

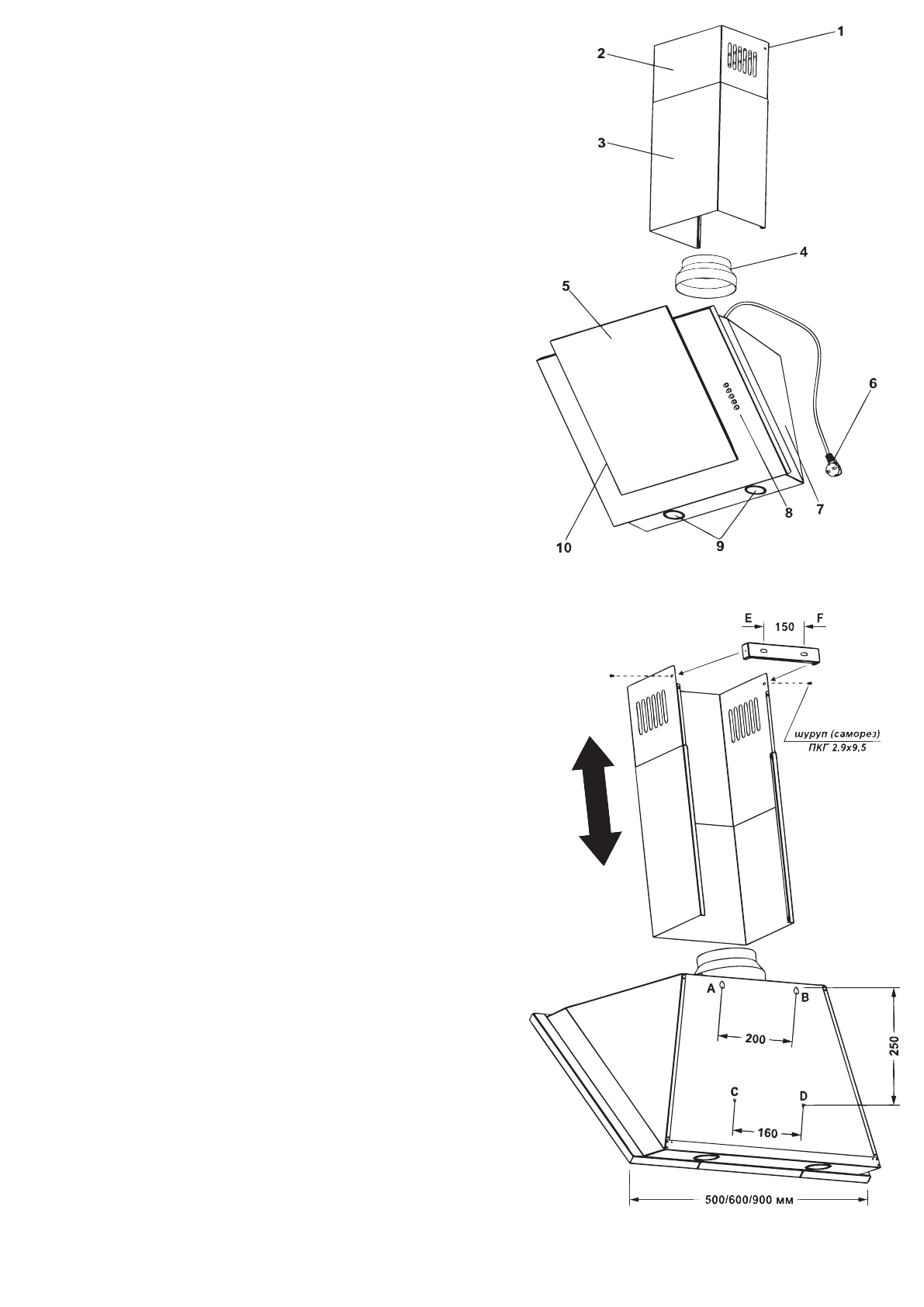

Вытяжка состоит из следующих составных частей
(рис.3).
1
– вентиляционные пазы
(режим рециркуляции воздуха)
2
– дымоход внутренний
3
– дымоход внешен
4
– переходник патрубка воздуховода
(с
Ø150 на
Ø120)
5
– декоративное стекло
6
– электрошнур с заземлением
7
– корпус вытяжки
8
– переключатель режимов работы вытяжки
(механика)
9
– лампы освещения
(голагенные)
10
– фильтр алюминиевый жироулавливающий
(за декоративным стеклом)
6. ИНСТРУКЦИЯ ПО МОНТАЖУ ВЫТЯЖКИ
6.1
Выберите схему и место для установки вытяжки.
6.2
Выньте вытяжку из упаковочной коробки.
6.3
Для проверки исправности вытяжки положите
собранный блок, не присоединяя к нему кожух
дымохода, чтобы тыльная сторона лежала на столе, а
переключатель режимов работы был повернут
к проверяющему. Подключите вытяжку к электросети и,
если она на всех режимах работает
удовлетворительно, приступайте к её монтажу на стене.
Напоминаем, что высота установки
вытяжки над электроплитами должна быть не менее
650мм, а над газовыми – не менее 750мм (рис.1).
6.4
Перед тем, как приступить к сверлению отверстий
под крепёжные изделия, необходимо
произвести для них разметку на стене. Для этого изготовьте
бумажный шаблон с координатами фигурных отверстий
блока, приложите шаблон к стене на необходимой
установочной высоте, которая указана выше, и
выровняйте по уровню
(рис.4).
6.5
Разметьте и просверлите в
т. A, B, 2 отверстия
сверлом Ø 7мм глубиной 40мм.
6.6
Вставьте дюбели в просверленные отверстия и
вкрутите в
т. A, B, 4 шурупа ПТГ 4,5х40,
так,
чтобы расстояние между стеной и головкой шурупа
составляла
5мм.
6.7
Повесьте блок турбовентилятора на шурупах в
опорных точках A, B.
6.8
Установите на патрубке вытяжки переходник воздуховода
(Ø150/120).
6.9
Установите телескопический кожух дымохода на корпусе вытяжки.Поднимите верхнюю панель
кожуха с планкой под потолок, чтобы он закрывал воздуховод вентиляции, и разметьте по пазам
Рис.3
Рис.4
