5.3

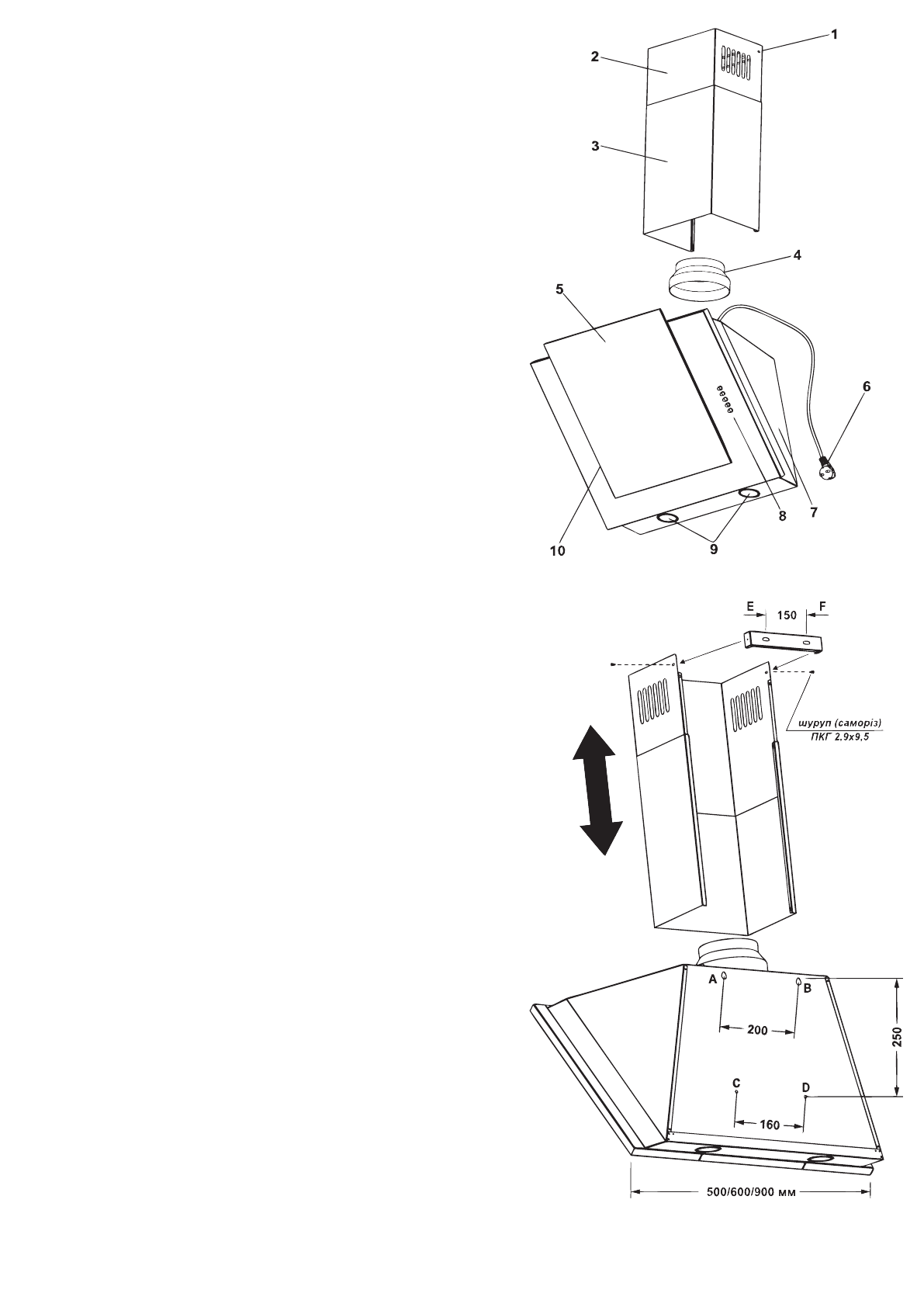

Витяжка складається з наступних складових частин
(рис.3)
1
– вентиляційні пази
(режим рециркуляції)
2
– коминок внутрішній
3
– коминок зовнішній
4
– перехідник патрубка повітроводу
(з Ø150 на Ø120)
5
– декоративне скло
6
– електрошнур з заземленням
7
– корпус витяжки
8
– перемикач режимів роботи витяжки
(механіка)
9
– лампи освітлення
(галогенні)
10
– фільтр алюмінієвий жироуловлюючий
(за декоративним склом)
6. ІНСТРУКЦІЯ ПО МОНТАЖУ ВИТЯЖКИ
6.1
Оберіть схему і місце для встановлення витяжки.
6.2
Вийміть витяжку з пакувальної коробки.
6.3
Для перевірки придатності витяжки покладіть зібраний
блок, не під’єднуючи до нього
коминка таким чином, щоб тильна сторона лежала на столі,
а перемикач режимів роботи був би
обернений до перевіряючого. Підключіть витяжку до
електромережі і, якщо вона на всіх режимах
працює задовільно, приступайте до її монтажу на стіні.
Нагадуємо, що висота установки витяжки
над електроплитами повинна бути не менше 650мм,
а над газовими – не менше 750мм (рис.1).
6.4
Перш ніж приступити до свердління отворів під
кріпильні вироби, необхідно провести для них
розмітку на стіні. Для цього виготовте паперовий шаблон
з координатами фігурних отворів блока,
прикладіть шаблон до стіни на необхідній наставній
висоті, що вказана вище, і вирівняйте його по
рівню
(рис.4).
6.5
Намітьте і просвердліть в
т. А, В, 2 отвори
свердлом Ø7мм глибиною 40мм.
6.6
Встановіть дюбелі в просвердлені отвори і вкрутіть
в
т. А, B, 2 шурупа ПТГ 4,5х40,
так, щоб
віддаль між стіною і головкою шурупа складала
5мм.
6.7
Повісьте блок турбовентилятора на шурупах в
опорних точках А, В.
6.8
Установіть на патрубку витяжки перехідник повітроводу
(Ø150/120).
6.9
Установіть телескопічний коминок на корпусі витяжки. Підніміть верхню панель коминка з
планкою під стелю, щоб він закривав повітровід вентиляції, і розмітьте по пазам планки
2 отвори
під кріплення (т. E, F)_(рис.4).
Рис.3
Рис.4
