10
Установка обратного клапана
холодного воздуха:

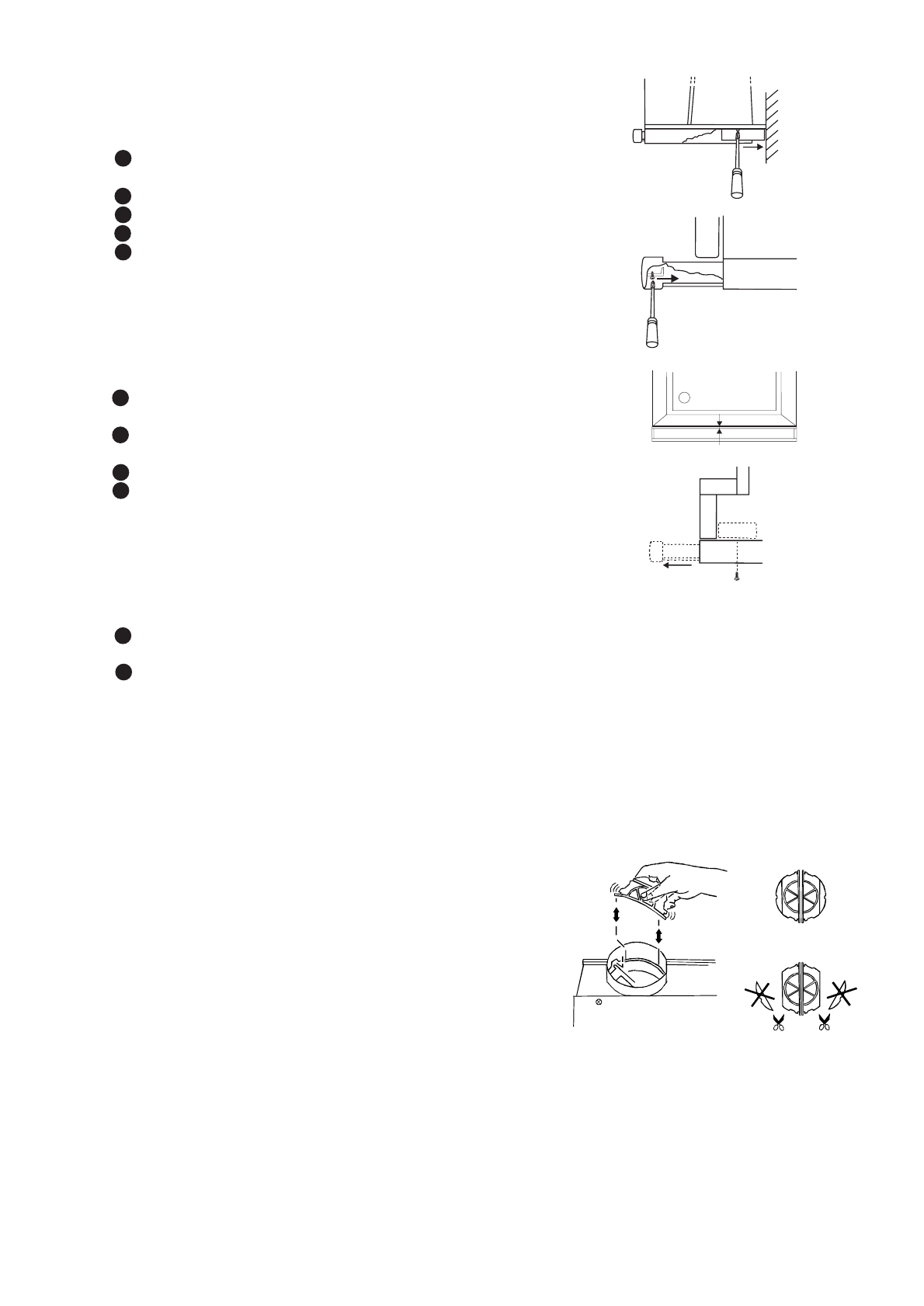

Регулировка корпуса лампы
Когда вытяжной вентилятор установлен,
корпус лампы необходимо отрегулировать
так, чтобы он плотно прилегал к стене.
Выньте фильтр, стекло и лампу,
руководствуясь разделом "Уход и чистка".
Ослабьте 3 винта A, как показано на рис. 1.
Корпус лампы прижмите к стене.
Закрутите три винта.
Установите на место лампу, стекло и жировой
фильтр.
1
2
3
4
5
Не распространяется на режим рециркуляции
воздуха. Вытяжной вентилятор может
оснащаться обратным клапаном (см.
рисунок). Обратный клапан состоит из двух
клапанов, устанавливаемых в вытяжной трубе
вентилятора. На кухне, в которой вытяжной
вентилятор используется только для вытяжки
воздуха наружу, необходимо отрезать
внешнюю часть клапана. Клапаны
устанавливаются, изгибаясь, так, чтобы
направляющие выступы могли быть
вставлены в крепежные отверстия вытяжной
трубы. При этом следите, чтобы имеющие
форму спиц узоры клапанов смотрели вверх.
Карандашом или другим подобным
предметом нажать на щель между клапанами,
которые в результате просто откидываются
вверх. Если нет: проверьте, правильно ли
вставлены оба клапана, и плотно ли они
сидят в направляющих отверстиях.
Рис. 1
Рис. 2
Рис. 3
Рис. 4
Регулировка фронтальной рамки
Глубину фронтальной рамки вытяжного вентилятора можно
отрегулировать в пределах 10 мм. Это делается для того,
чтобы точно совместить прибор с дверями шкафа.
Ослабьте стопорный винт на переднем крае рамки
вытяжного вентилятора (см. рис.2).
Протолкните стопорную шайбу назад. Убедитесь,
что необходимое положение рамки достигнуто.
Закрутите стопорный винт.
Повторите операции 1>3 с противоположной стороны.
1
2
3
4
Выравнивание корпуса вытяжного
вентилятора
Если передний край вытяжного вентилятора не находится
на одной линии с деревянным краем шкафа (см. рис. 3),
можно закрепить его при помощи трех дополнительных винтов.
Вытяните наружу фронтальную рамку и выньте фильтр
(см. раздел "Уход и чистка").
Привинтите вытяжной вентилятор к переднему краю
шкафа (см. рис. 4). Если на переднем крае шкафа нет
никаких опор, нужно прикрепить к нему деревянную панель.
1
2
