6
b
a
●

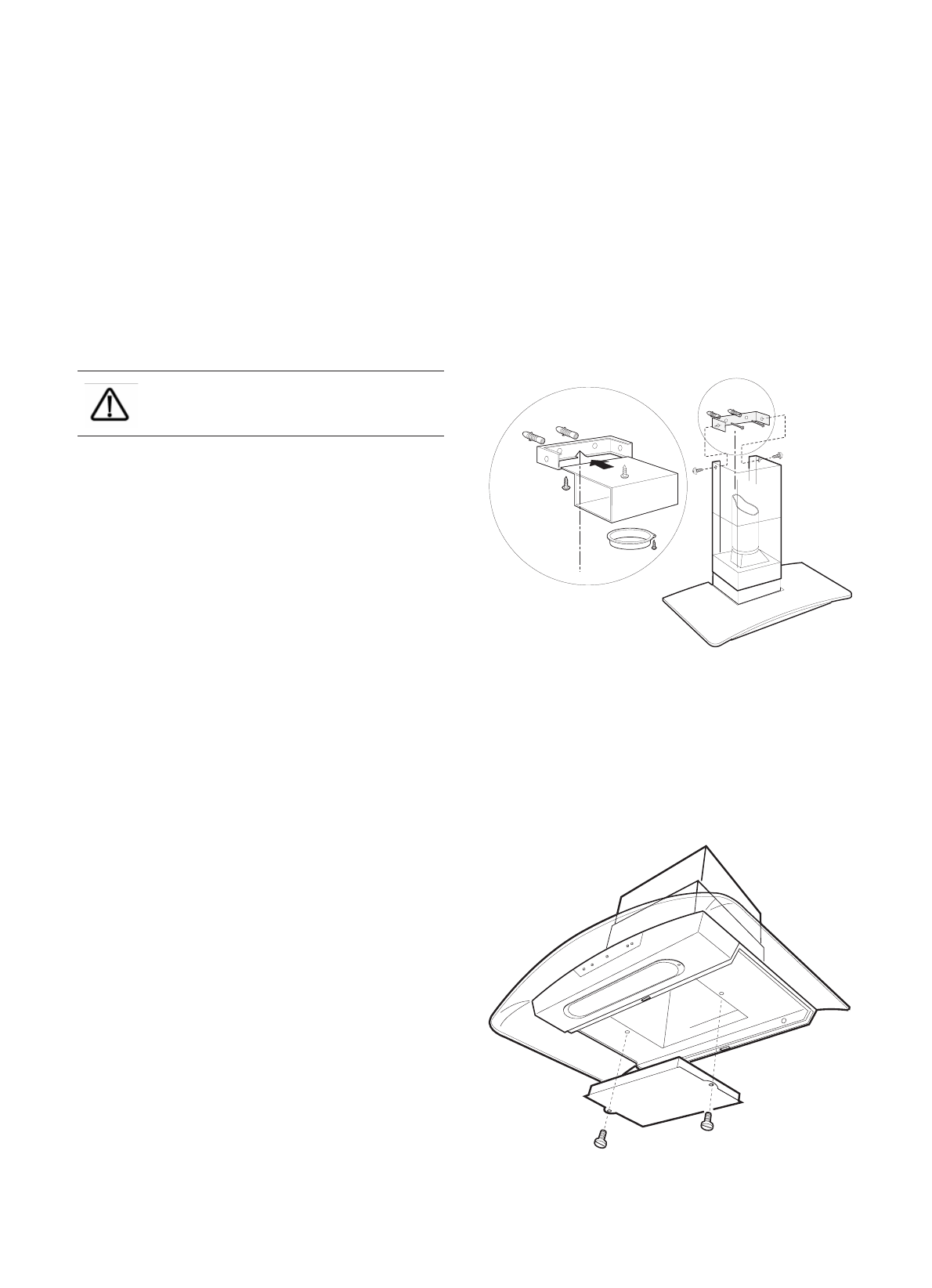

Отсоедините крепление воздуховода от
воздуховода, отвинтив два боковых винта (по
одному с каждой стороны воздуховода и
сохраните их) (рис. 7).
●
Отсоедините дефлектор
“b”
от крепления воз-
духовода отвинтив два винта (сохраните их).
(рис. 7).
●
Приложите крепление воздуховода к стене
вблизи потолка.
Крепление воздуховода имеет отметку,
которая должна совпадать с линией, ранее
начерченной на стене (рис. 7).
●
Отметьте карандашом места для отверстий и
просверлите отверстия (
∅
8 мм).
●
Вставьте дюбели и закрепите крепление теле-
скопического воздуховода винтами 5x45 (рис. 7).
Во время работ по монтажу воздухо-
очиститель должен быть отключен от
электропитания.
Выберите режим использования воздухоочистителя:
Режим воздухоотвода
●
Вставьте вытяжную трубу
∅
150 мм или гибкую
трубу в соединительное кольцо наверху
воздухоочистителя и соедините ее с вытяжным
отверстием на стене или на потолке.
Режим рециркуляции
●
Если соединительное кольцо (
“а”
- рис. 7) еще
не установлено, установите его на дефлектор
“b”
с помощью замка “байонет” (поверните по
часовой стрелке) и закрепите винтом.
●
Вставьте отражатель в крепление воздуховода
и закрепите его двумя винтами (рис. 7).
●
На выходное отверстие мотора наверху
воздухоочистителя наденьте вытяжную трубу
∅
150 мм. Длины трубы должно быть достаточно,
чтобы прикрепить ее к соединительному кольцу
дефлектора.
Для обоих режимов подключения
●
Теперь включите вилку в розетку.
●
Если используется обратный клапан, убедитесь в
том, что он открывается правильно, и что он не
блокируется гибкой трубой воздуховода.
●
Зафиксируйте верхнюю часть воздуховода
двумя винтами (рис. 7).
●
Выдвиньте нижнюю часть воздуховода вниз
так, чтобы она вошла в слоты на верхней части
воздухоочистителя (рис. 7).
Монтаж угольного фильтра
(для режима рециркуляции)
●
Снимите жировой фильтр.
●
Закрепите угольный фильтр двумя винтами (Рис. 8).
●
Установите на место масляный фильтр.
Рис.8
Рис.7
