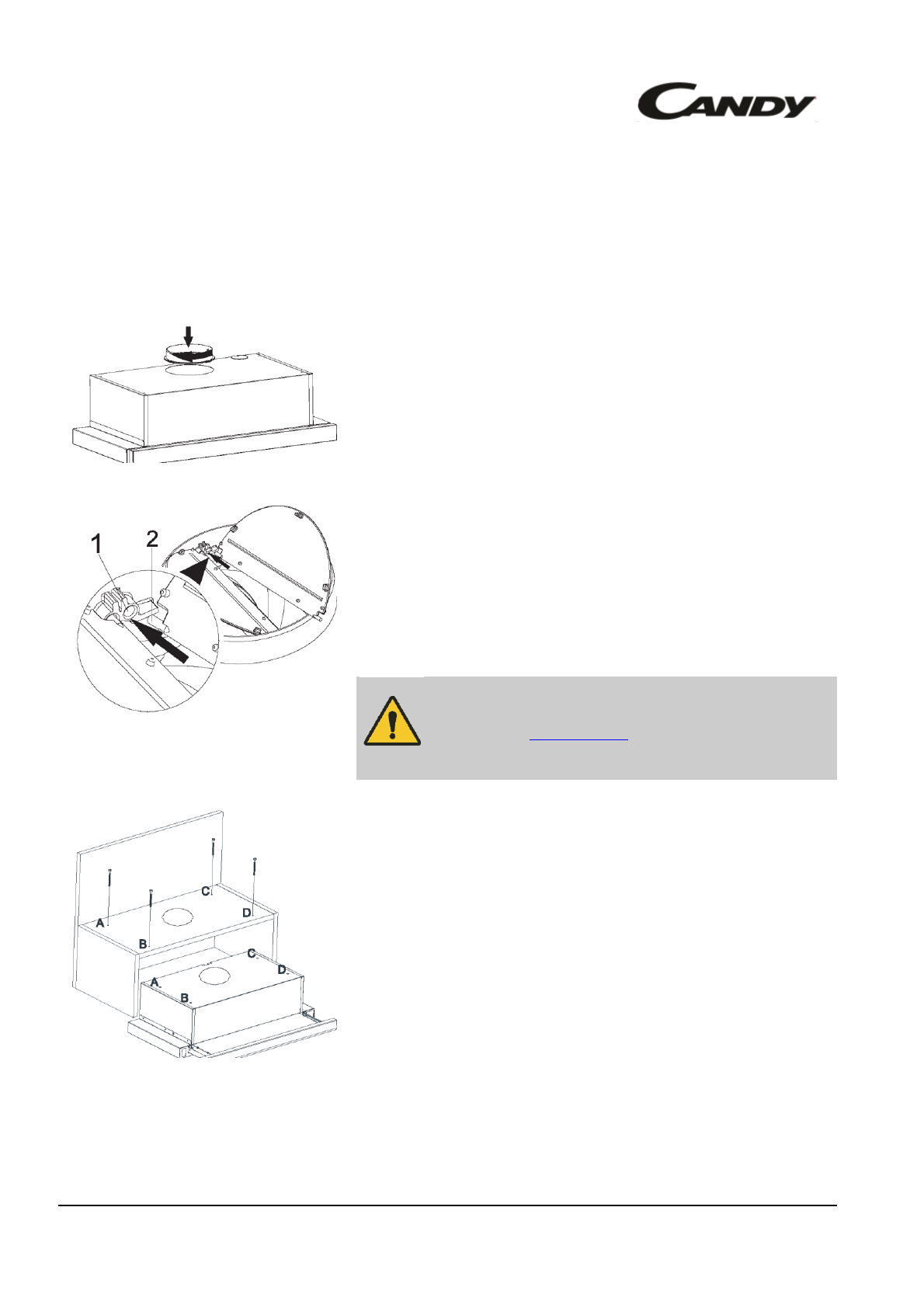

МОНТАЖ УСТРОЙСТВА
10 МОНТАЖ УСТРОЙСТВА
Сверление отверстий для подвешивания
Приклейте шаблон для монтажа, входящий в комплект поставки
устройства, на поверхность, на которой оно будет установлено.
Сделайте отверстия диаметром 4 мм в точках, отмеченных как A, B, C,
D на схеме монтажа.
Просверлите отверстие дымохода указанного размера, как показано на
шаблоне для монтажа.
Для моделей без встроенного воздуховыпускного отверстия прикрепите
пластиковый переходник для дымохода к воздуховыпускному
отверстию вытяжки. (Рис. 9).
Рис. 9
В комплект принадлежностей для монтажа устройства входят две
заслонки для вытяжки. Присоединить эти заслонки дымохода к выхлопу
двигателя, как показано ниже.
1-
Гнездо для штифта заслонки
2-
Штифт заслонки
Вставьте пластмассовый штифт (область № 2) в гнездо для штифта на
выхлопе двигателя (область № 1). Рис. 10 (Рис. 10 Затем слегка
наклонить заслонку, чтобы вставить другой штифт в заслонку и в его
гнездо (Рис. 10).
ПРЕДОСТЕРЕЖЕНИЕ!
Штифты в заслонку вытяжки следует вставлять
пластиковыми выступами вверх, как показано на
изображении (
Рис. 10
Устройство следует закрепить на шкафу в точках A, B, C, D с
помощью винтов 4 x 40, прилагаемых к устройству. Передняя панель
не должна тереться о крышку шкафа при перемещении выдвижной
телескопической части (Рис. 11).
Рис. 11
