МОНТАЖ УСТРОЙСТВА
Схема монтажа

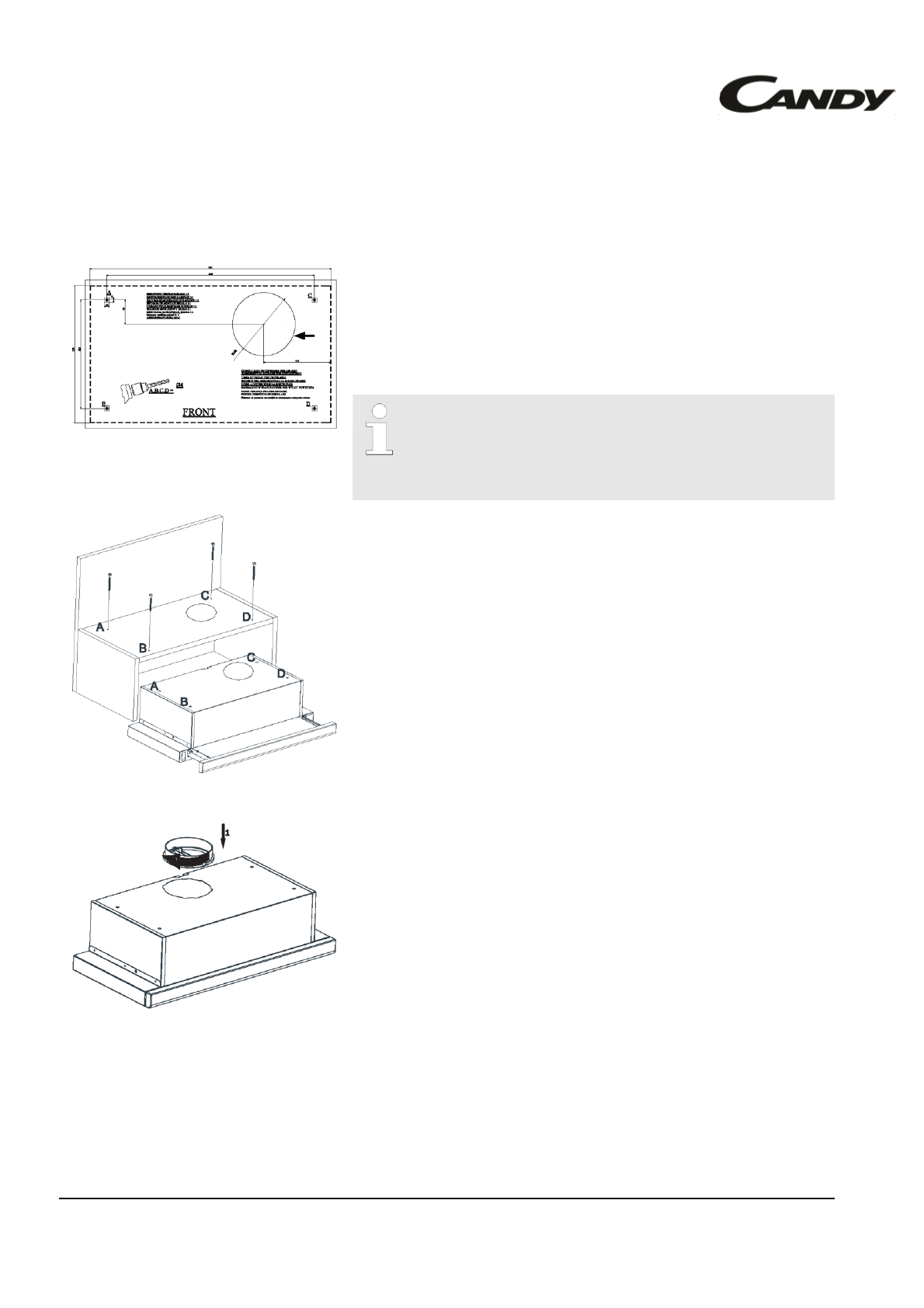

10 МОНТАЖ УСТРОЙСТВА
10.1 Схема монтажа
Сверление отверстий для подвешивания
Приклейте шаблон для монтажа, входящий в комплект поставки
устройства, на поверхность, на которой оно будет установлено.
Сделайте отверстия диаметром 4 мм в точках, отмеченных как A, B,
C, D на шаблоне для монтажа (Рис. 10).
Просверлите отверстие дымохода указанного размера, как показано
на шаблоне для монтажа.
Указанные размеры являются иллюстративными.
Обратите внимание на шаблон для монтажа, прилагаемый
к приобретённому устройству.
Рис. 10
Устройство следует закрепить на шкафу в точках A, B, C, D с
помощью винтов 4 x 40, прилагаемых к устройству. Передняя
панель не должна тереться о крышку шкафа при перемещении
выдвижной телескопической части (Рис. 11).
Рис. 11
Установите пластиковый переходник с обратным клапаном для
дымохода, входящий в комплект поставки, на выходное отверстие
дымохода. Прокрутите переходник по часовой стрелке для фиксации
(
Рис. 12
