Плоские воздуховоды

Используйте плоские воздуховоды, внутреннее сечение

которых соответствует диаметру круглых труб:

¡

Диаметр 150 мм соответствует прим. 177 см².

¡

Диаметр 120 мм соответствует прим. 113 см².

¡

При несоответствии диаметров труб используйте гер-

метизирующую ленту.

¡

Не используйте плоские воздуховоды с резкими изги-

бами.

Круглые трубы

Рекомендуемый внутренний диаметр круглых труб —

150 мм, но не менее 120 мм.

12.8 Указания для режима отвода
воздуха

В режиме отвода воздуха должна быть установлена

заслонка обратной тяги.

Примечания

¡

Если заслонка обратной тяги не входит в комплект

поставки прибора, её можно приобрести в специали-

зированном магазине.

¡

Если вытяжной воздух отводится через наружную

стену, следует использовать телескопический венти-

ляционный канал, проходящий в стене.

12.9 Указания для режима циркуляции
воздуха

Использование прибора возможно только в зафиксиро-

ванном положении и с подключенной системой труб.

12.10 Общие указания

Во время установки следуйте данным общим указаниям.

¡

Во время установки следуйте действующим строи-

тельным нормам и региональным нормам электро- и

газоснабжения.

¡

При отводе воздуха необходимо соблюдать предпи-

сания административных органов власти и законода-

тельные предписания (например, принятые в стране

строительные нормы и правила).

¡

Ширина вытяжки должна быть не меньше ширины

конфорки.

¡

Для оптимального поглощения кухонных испарений

устанавливайте прибор по центру над варочной пане-

лью.

¡

Место установки должно быть легкодоступным, чтобы

в случае сервисного обслуживания к прибору был бы

обеспечен беспрепятственный доступ.

¡

Можно легко повредить поверхности прибора. При

установке избегайте повреждений.

12.11 Монтаж

Проверка стены

1.

Убедитесь, что стена вертикально ровная и способна

выдерживать нагрузку.

Максимальный вес прибора составляет 21 кг.

2.

Просверлите отверстие на глубину, соответствующую

длине винта.

Дюбели должны быть надёжно закреплены.

Входящие в комплект винты и дюбели предназначе-

ны для крепления прибора на стенах из следующих

материалов: сплошная кирпичная стена, гипсокартон,

пенобетон, керамический поризованный кирпич.

Подготовка стены

1.

Убедитесь, что в месте сверления отверстий отсут-

ствуют электрические провода, газовые и водопро-

водные трубы.

2.

Во избежание повреждений накройте варочную па-

нель.

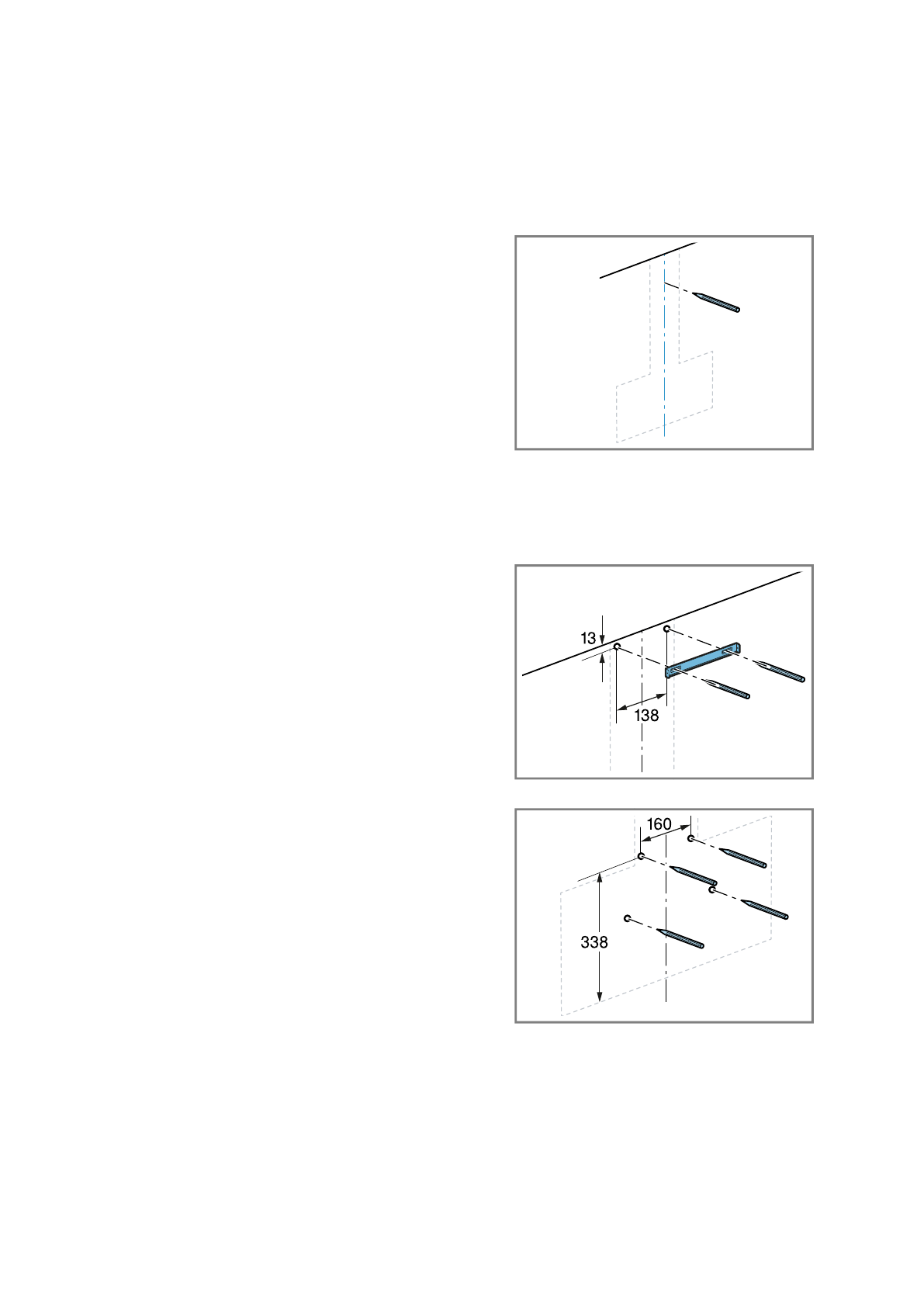

3.

Начертите вертикальную осевую линию на стене от

верхней панели до нижней кромки прибора.

4.

Поместите крепежный уголок на середину осевой ли-

нии.

Отметьте центры крепежных уголков насечками.

5.

Выровняйте крепежные уголки по горизонтали.

6.

Разметьте отверстия под крепежные уголки для вы-

тяжной трубы.

7.

Разметьте отверстия для крепления прибора.

8.

Просверлите отверстия.

9.

Вставьте дюбели заподлицо со стеной.
