Длинные шероховатые вытяжные трубы, большое

количество колен или трубы малого диаметра

уменьшают мощность вытяжки и увеличивают

шум от работы вентилятора.

¡

Используйте вытяжные трубы из невоспламеняю-

щихся материалов.

¡

Чтобы предотвратить возврат конденсата, устано-

вите вытяжную трубу под углом 1° к прибору.

Плоские воздуховоды

Используйте плоские воздуховоды, внутреннее сече-

ние которых соответствует диаметру круглых труб:

¡

Диаметр 150 мм соответствует прим. 177 см².

¡

Диаметр 120 мм соответствует прим. 113 см².

¡

При несоответствии диаметров труб используйте

герметизирующую ленту.

¡

Не используйте плоские воздуховоды с резкими

изгибами.

Круглые трубы

Рекомендуемый внутренний диаметр круглых труб —

150 мм, но не менее 120 мм.

12.8 Указания для режима отвода

воздуха

В режиме отвода воздуха должна быть установлена

заслонка обратной тяги.

Примечания

¡

Если заслонка обратной тяги не входит в комплект

поставки прибора, её можно приобрести в специа-

лизированном магазине.

¡

Если вытяжной воздух отводится через наружную

стену, следует использовать телескопический вен-

тиляционный канал, проходящий в стене.

12.9 Указания для режима циркуляции

воздуха

Использование прибора возможно только в зафикси-

рованном положении и с подключенной системой

труб.

12.10 Общие указания

Во время установки следуйте данным общим указа-

ниям.

¡

Во время установки следуйте действующим строи-

тельным нормам и региональным нормам элек-

тро- и газоснабжения.

¡

При отводе воздуха необходимо соблюдать пред-

писания административных органов власти и зако-

нодательные предписания (например, принятые в

стране строительные нормы и правила).

¡

Место установки должно быть легкодоступным,

чтобы в случае сервисного обслуживания к прибо-

ру был бы обеспечен беспрепятственный доступ.

¡

Можно легко повредить поверхности прибора. При

установке избегайте повреждений.

12.11 Монтаж

Проверка стены

1.

Убедитесь, что стена вертикально ровная и

способна выдерживать нагрузку.

Максимальный вес прибора составляет прим.

20 кг.

2.

Просверлите отверстие на глубину, соответствую-

щую длине винта.

Дюбели должны быть надёжно закреплены.

Вы можете использовать прилагаемые в комплек-

те шурупы и дюбеля, чтобы прикрепить прибор к

следующим типам стен: твердая каменная кладка,

гипсокартон, пенобетон, керамический поризован-

ный кирпич.

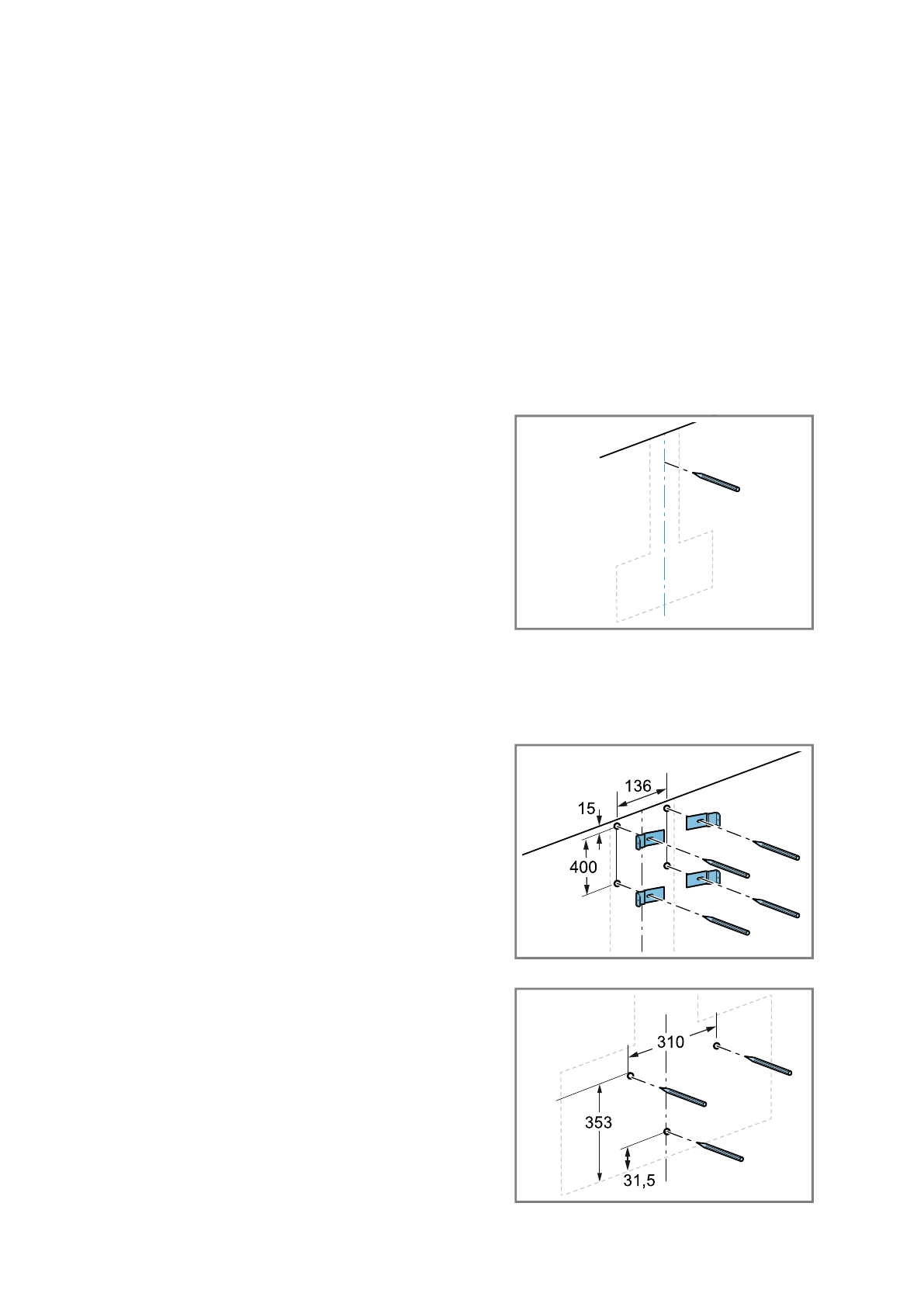

Подготовка стены

1.

Убедитесь, что в месте сверления отверстий отсут-

ствуют электрические провода, газовые и водо-

проводные трубы.

2.

Во избежание повреждений накройте варочную

панель.

3.

Начертите вертикальную осевую линию на стене

от верхней панели до нижней кромки прибора.

4.

Поместите крепежный уголок на середину осевой

линии.

Отметьте центры крепежных уголков насечками.

5.

Выровняйте крепежные уголки по горизонтали.

6.

Разметьте отверстия под крепежные уголки для

вытяжной трубы.

7.

Разметьте отверстия для крепления прибора.

8.

Просверлите отверстия.
