12.8 Указания по отводу воздуха

Производитель прибора не дает гарантии в случае

рекламаций, касающихся участков трубопровода для

отвода воздуха.

¡

Используйте короткую прямую вытяжную трубу,

имеющую по возможности большой диаметр.

¡

Длинные шероховатые вытяжные трубы, большое

количество колен или трубы малого диаметра

уменьшают мощность вытяжки и увеличивают

шум от работы вентилятора.

¡

Используйте вытяжные трубы из невоспламеняю-

щихся материалов.

¡

Чтобы предотвратить возврат конденсата, устано-

вите вытяжную трубу под углом 1° к прибору.

12.9 Указания для режима отвода

воздуха

В режиме отвода воздуха должна быть установлена

заслонка обратной тяги.

Примечания

¡

Если заслонка обратной тяги не входит в комплект

поставки прибора, её можно приобрести в специа-

лизированном магазине.

¡

Если вытяжной воздух отводится через наружную

стену, следует использовать телескопический вен-

тиляционный канал, проходящий в стене.

12.10 Монтаж

Проверка стены

1.

Убедитесь, что стена вертикально ровная и

способна выдерживать нагрузку.

Максимальный вес прибора составляет 40 кг.

2.

Просверлите отверстие на глубину, соответствую-

щую длине винта.

3.

Используйте прилагаемые в комплекте винты и

дюбели.

Прилагаемые винты и дюбели подходят для

сплошных кирпичных стен. Используйте подходя-

щие крепежные материалы для стен из других ма-

териалов, например гипсокартон, пенобетон, кера-

мический поризованный кирпич.

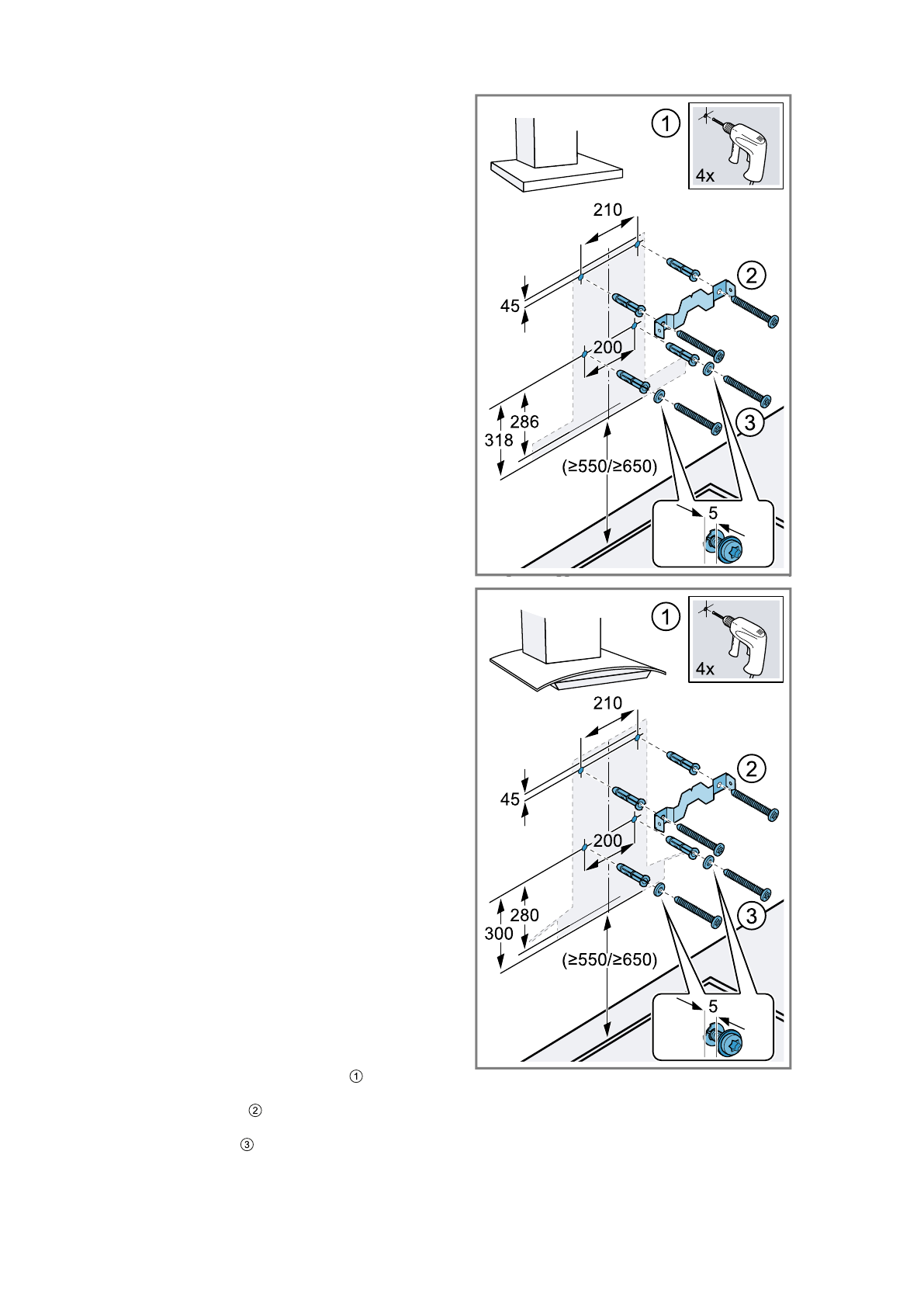

Подготовка стены

Заметка:

Отверстия выполняются в зависимости от

конструкции изделия. Учитывайте конструкцию вытяж-

ки, выполняя расчеты перед установкой.

1.

Убедитесь, что в месте сверления отверстий отсут-

ствуют электрические провода, газовые и водо-

проводные трубы.

2.

Начертите вертикальную осевую линию на стене

от верхней панели до нижней кромки прибора.

3.

Разметьте места расположения винтов и контур

зоны крепления.

4.

Просверлите отверстия (Ø 8 мм, глубина 80 мм) и

вставьте дюбели заподлицо со стенкой.  ​⁠

5.

Зафиксируйте крепежные уголки секции обшивки

вытяжной трубы винтами.  ​⁠

6.

Вверните 2 винта крепления с подкладочными

шайбами прим. на 5 мм.  ​⁠
