Инструкция по монтажу

18

Установка прибора

ПРЕДУПРЕЖДЕНИЕ ‒ Опасность

травмирования!

Некоторые детали внутри прибора имеют острые

кромки.

Используйте защитные перчатки.

Требование:

 Жироулавливающий фильтр снят.

→

"Снятие жироулавливающего фильтра", Страница 8

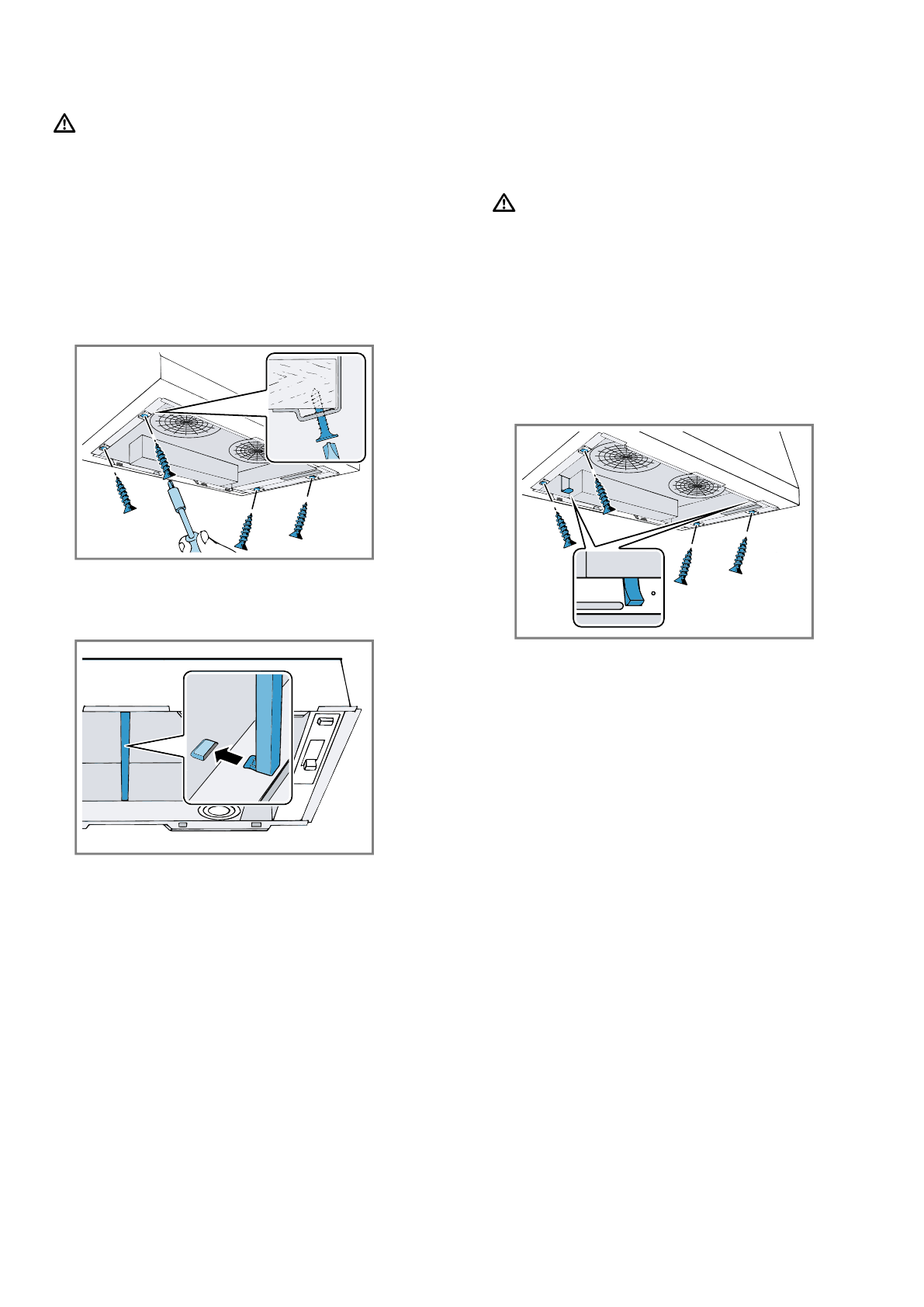

1.

Выполните электрическое подключение.

2.

При встраивании двигайте прибор вверх до тех

пор, пока монтажная пружина не зафиксируется

спереди и сзади.

3.

Прикрутите прибор.

4.

Убедитесь, что прибор находится заподлицо по

нижнему краю в месте встраивания.

5.

Если прибор оснащён промежуточной пластинкой,

установите её.

6.

Установите жироулавливающий фильтр.

→

"Установка жироулавливающего фильтра",

Страница 9

Система труб

Заметка:

При использовании алюминиевой трубы,

сначала зачистите участок подсоединения.
Мы рекомендуем выбирать систему труб с вытяжной

трубой Ø 150 мм.

Подсоедините вытяжную трубу (Ø вытяжной трубы 150
мм)

1.

Закрепите вытяжную трубу на воздушном патруб-

ке.

2.

Подсоедините трубу к вытяжному отверстию.

3.

Загерметизируйте места соединения.

Подсоедините вытяжную трубу (Ø вытяжной трубы 120
мм)

1.

Закрепите переходной штуцер на воздушном па-

трубке.

2.

Закрепите вытяжную трубу на переходном штуце-

ре.

3.

Подсоедините трубу к вытяжному отверстию.

4.

Загерметизируйте места соединения.

Демонтаж прибора

ПРЕДУПРЕЖДЕНИЕ ‒ Опасность

травмирования!

Некоторые детали внутри прибора имеют острые

кромки.

Используйте защитные перчатки.

Требование:

 Жироулавливающий фильтр снят.

→

"Снятие жироулавливающего фильтра", Страница 8

1.

Отсоедините прибор от электросети.

2.

Выкрутите винты.

3.

Отсоедините систему труб.

4.

Удерживайте прибор снизу. Потяните за монтаж-

ную пружину спереди и сзади.

5.

Медленно извлеките прибор.
