ru 

Инструкция по монтажу

14

¡

Используйте короткую прямую вытяжную трубу, име-

ющую по возможности большой диаметр.

¡

Длинные шероховатые вытяжные трубы, большое ко-

личество колен или трубы малого диаметра уменьша-

ют мощность вытяжки и увеличивают шум от работы

вентилятора.

¡

Используйте вытяжные трубы из невоспламеняющих-

ся материалов.

¡

Чтобы предотвратить возврат конденсата, установите

вытяжную трубу под углом 1° к прибору.

Круглые трубы

Рекомендуемый внутренний диаметр круглых труб —

150 мм, но не менее 120 мм.

Плоские воздуховоды

Используйте плоские воздуховоды, внутреннее сечение

которых соответствует диаметру круглых труб:

¡

Диаметр 150 мм соответствует прим. 177 см².

¡

Диаметр 120 мм соответствует прим. 113 см².

¡

При несоответствии диаметров труб используйте гер-

метизирующую ленту.

¡

Не используйте плоские воздуховоды с резкими изги-

бами.

Указания по подключению к электросети

Для безопасного подключения прибора к электросети

соблюдайте данные инструкции.

ПPEДYПPEЖДEНИE ‒ Опасность поражения

электрическим током!

¡

Следует обеспечить возможность отключения прибо-

ра от электросети в любой момент. Прибор можно

подключать к сети только через правильно установ-

ленную розетку с заземляющим контактом.

▶

Штепсельная вилка сетевого кабеля должна быть

доступной после установки прибора.

▶

Если после установки до неё невозможно будет

добраться, то в установленном неподвижно элек-

трооборудовании необходимо установить специ-

альный выключатель для размыкания всех полю-

сов согласно условиям категории перенапряже-

ния III и согласно условиям монтажа.

▶

Подключение установленного неподвижно элек-

трооборудования должно производиться только

квалифицированным электриком. Мы рекоменду-

ем установить устройство защитного отключения

(УЗО) в электрической цепи снабжения приборов.

¡

Детали внутри прибора, имеющие острые края, могут

повредить сетевой кабель.

▶

Проследите, чтобы сетевой кабель не был зажат и

не перегибался.

¡

Параметры подключения можно найти на типовой та-

бличке внутри прибора.

¡

Для этого необходимо снять жироулавливающий

фильтр.

¡

Длина сетевого провода прим. 1,30 м.

¡

Этот прибор соответствует требованиям правил ЕС

по подавлению радиопомех.

¡

Прибор соответствует классу защиты I, поэтому он

должен эксплуатироваться только с заземляющим

проводом.

¡

Не подключайте прибор к источнику питания во вре-

мя установки.

¡

Убедитесь, что при установке обеспечена защита от

прикосновения.

Общие указания

Во время установки следуйте данным общим указаниям.

¡

Во время установки следуйте действующим строи-

тельным нормам и региональным нормам электро- и

газоснабжения.

¡

При отводе воздуха необходимо соблюдать предпи-

сания административных органов власти и законода-

тельные предписания (например, принятые в стране

строительные нормы и правила).

¡

Ширина вытяжки должна быть не меньше ширины

конфорки.

¡

Для оптимального поглощения кухонных испарений

устанавливайте прибор по центру над варочной пане-

лью.

¡

Место установки должно быть легкодоступным, чтобы

в случае сервисного обслуживания к прибору был бы

обеспечен беспрепятственный доступ.

¡

Можно легко повредить поверхности прибора. При

установке избегайте повреждений.

Монтаж

Проверка мебели

1.

Убедитесь, что мебель для встраивания установлена

ровно и способна выдержать нагрузку.

Максимальный вес прибора составляет 18 кг.

2.

Убедитесь, что мебель для встраивания способна вы-

держивать температуру до 90 °C.

3.

После выполнения выреза, убедитесь, что мебель

для встраивания сохраняет стабильное положение.

4.

Убедитесь, что мебель для встраивания соответству-

ет следующим размерам:

Ширина

600 мм

Глубина

мин. 320 мм

Высота

мин. 390 мм

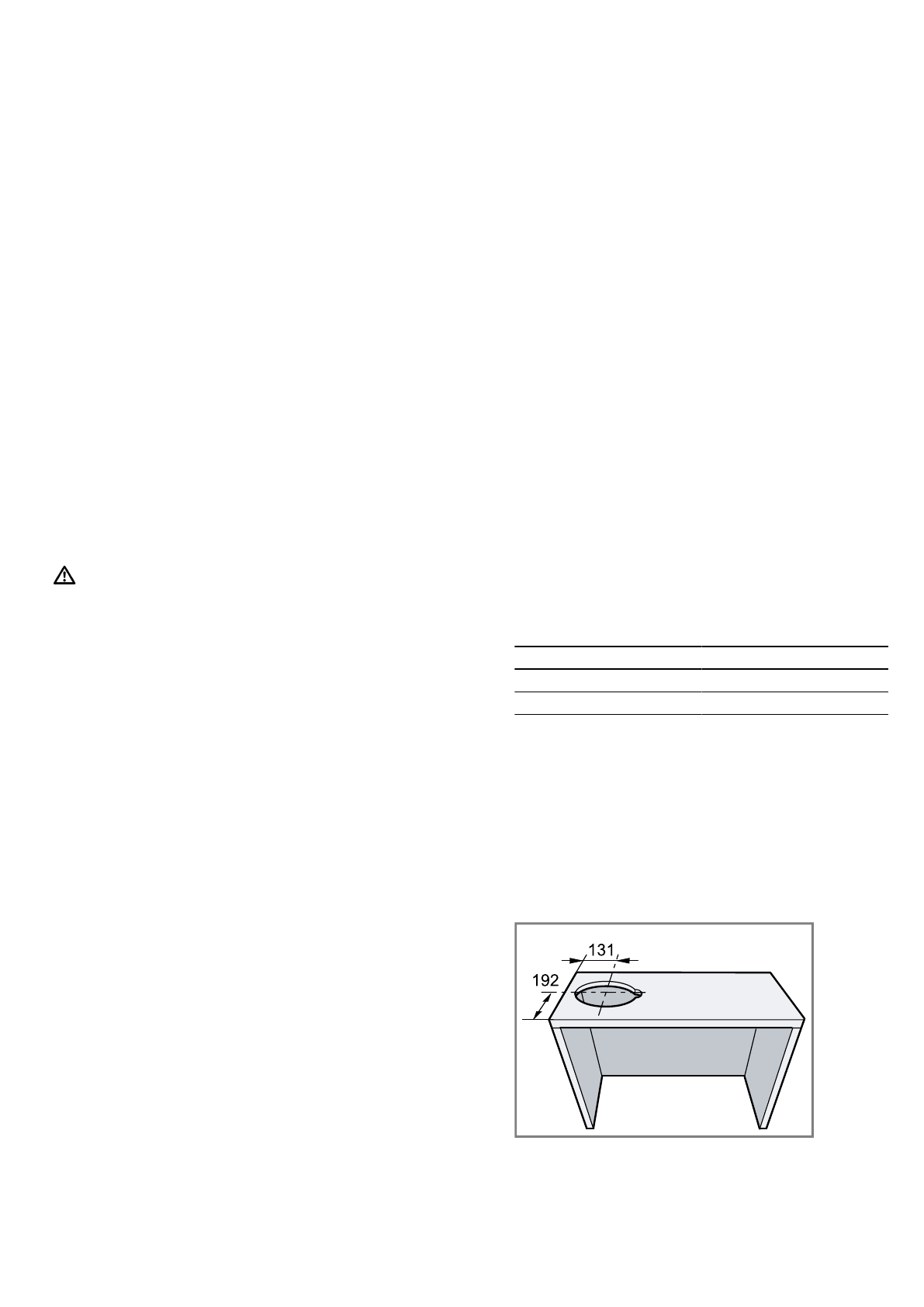

Подготовка мебели

Необходимое условие:

 Мебель подходит для встраива-

ния

→

"Проверка мебели", Стр.14

.

1.

Во избежание повреждений накройте варочную па-

нель.

2.

После выполнения выреза следует проверить устой-

чивость мебели для встраивания.

3.

Если глубина шкафа превышает 310 мм, удалите

часть задней стенки.

4.

Сделайте вырез для подсоединения труб.

5.

При наличии нижней полки снимите её.

6.

Удалите опилки.
