RU
14

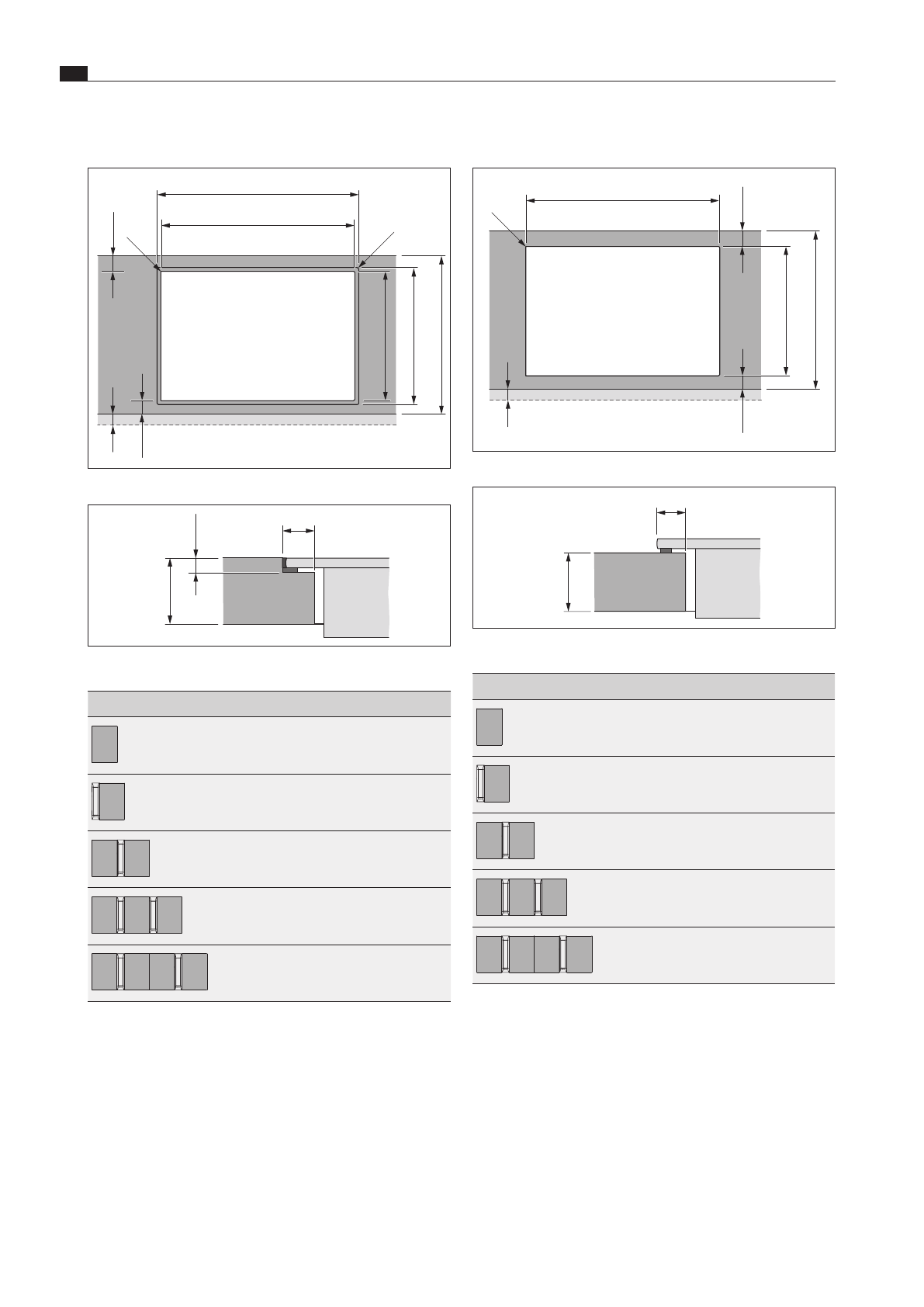

Монтаж
www.bora.com
4.5.2
Навесной монтаж
x
B ±2
≤ R5
≥ 74
(≥ 70)
516 ±2
≥ 700
рис. 4.9
Размеры выреза для навесного монтажа
12
10 - 40
рис. 4.10
Размеры основания для навесного монтажа
Варочные панели/вытяжка
B, мм
1/0
346
1/1
457
2/1
828
3/2
1310
4/2
1681
таблица 4.4
Размеры выреза для комбинации устройств при
навесном монтаже
4.5.1
Монтаж заподлицо
x
A ±2
B ±2
544 ±2
≤ R5
≤ R5
≥ 74
(≥ 70)
516 ±2
≥ 700
рис. 4.7
Размеры выреза для монтажа заподлицо
7 +0,5
14
10 - 40
рис. 4.8
Шов для монтажа заподлицо
Варочные панели/вытяжка
A, мм
B, мм
1/0
374
346
1/1
485
457
2/1
856
828
3/2
1338
1310
4/2
1709
1681
таблица 4.3
Размеры выреза для комбинации устройств при
монтаже заподлицо
Содержание
- 2 Содержание
- 3 Общая информация; Действие руководства по; Отображение информации
- 4 ПРЕДУПРЕЖДАЮЩИЙ ЗНАК И; Последствия при несоблюдении
- 5 Безопасность; Использование по назначению; Данное устройство не предназначено для:; Общие правила по технике
- 6 Безопасный монтаж; Неисправности и ошибки
- 7 Указания по безопасному монтажу; Специальные указания по технике; Инструкции по технике
- 8 Опасность получения травмы или; Безопасный демонтаж и; Перед началом демонтажа надежно отсоедините; Опасность поражения электрическим током
- 9 Технические характеристики; BORA Pro вытяжная система со
- 10 Размеры поворотной ручки; Размеры PKAS3/PKAS3AB
- 11 Монтаж; Общие указания по монтажу; Эксплуатация вытяжки варочной; Проверка комплекта поставки
- 12 Требования по монтажу; Безопасные расстояния; вспомогательные средства
- 13 Столешница и кухонная мебель
- 14 Навесной монтаж; Монтаж заподлицо
- 15 Примеры отверстий в передней; Установка поворотной ручки; Отверстия в передней панели вытяжки
- 16 Варианты проектирования; Отвод воздуха по прямой в сторону
- 17 Отвод воздуха влево (монтаж с
- 18 Поворот монтажной рамки на 180°; Подгонка вытяжки
- 19 Крепление вытяжки варочной панели
- 20 Монтаж системы каналов; Присоединительные размеры каналов; Присоединение системы каналов к
- 21 Стандартная конструкция PKA3/
- 22 Установка дополнительного; Подключите внешние рабочие; Подготовка PKAS3/PKAS3AB
- 23 Подготовка соединительной проводки
- 24 Установка внешних устройств
- 25 Подсоединение и подключение; Подключение поворотных ручек; Разъемы на системе вытяжки PKAS3/
- 26 Подключение вытяжки PKA3/PKA3AB; Установка соединения между
- 27 Подключение электропитания; Основная конфигурация
- 28 Первое использование; Проверка функций; Передача пользователю
- 29 Вывод из эксплуатации, безопасный демонтаж и; Экологичная утилизация; Вывод из эксплуатации
