Монтаж
www.bora.com
4.6.2
Примеры отверстий в передней
панели
≥40
≥70
90
90 90
Ø
50 ±0,5
90
196
196
370
370
110
1
1
3
1
2
4
3
6
5

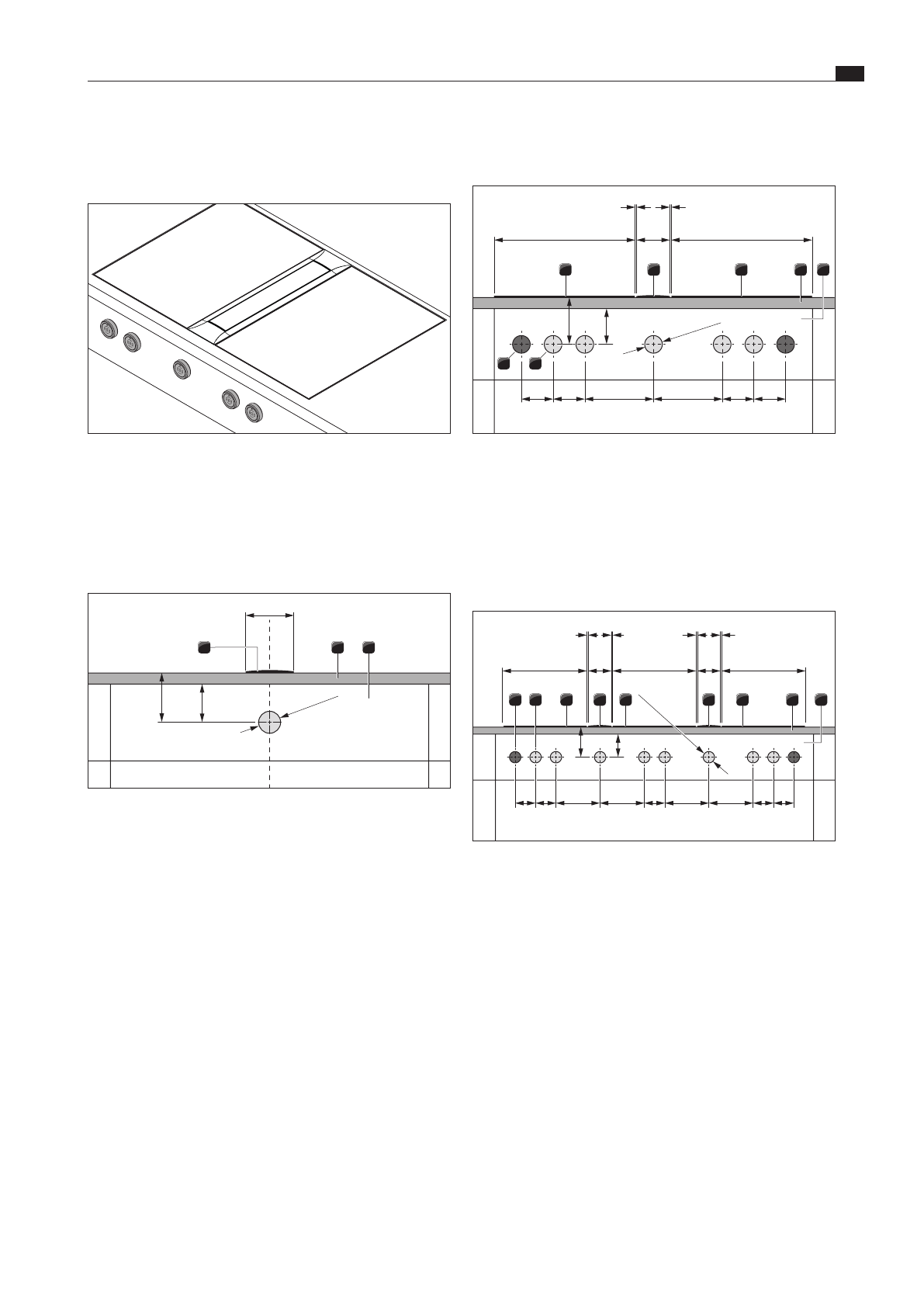

рис. 4.13
Схема отверстий в передней панели для 2 варочных
панелей, 1 вытяжки и 2 розеток
[1]
Отверстия для розетки (2х внешние)
[2]
Отверстия для поворотной ручки управления (5х)
[3]
Варочная панель (2х)
[4]
Вытяжка
[5]
Столешница
[6]
Передняя панель
≥70 ≥40
90
90
90
90
90
196
196
196
196
370
370
370
110
1 1
1 1
110
Ø
50 ±0,5
3
3
1 2
4
4
3
6
5
рис. 4.14
Схема отверстий в передней панели для 3 варочных
панелей, 2 вытяжек и 2 розеток
[1]
Отверстия для розетки (2х внешние)
[2]
Отверстия для поворотной ручки управления (8х)
[3]
Варочная панель (3х)
[4]
Вытяжка (2х)
[5]
Столешница
[6]
Передняя панель
4.6 Установка поворотной ручки
управления на передней
панели корпуса
рис. 4.11
Поворотная ручка управления в установленном
состоянии
X
Просверлите все отверстия в передней панели для
предотвращения ее разрыва.
4.6.1
Отверстия в передней панели вытяжки
≥40
≥70
1
2
3
Ø
50 ±0,5
110
рис. 4.12
Схема отверстий в передней панели вытяжки
[1]
Вытяжка
[2]
Столешница
[3]
Передняя панель
