8

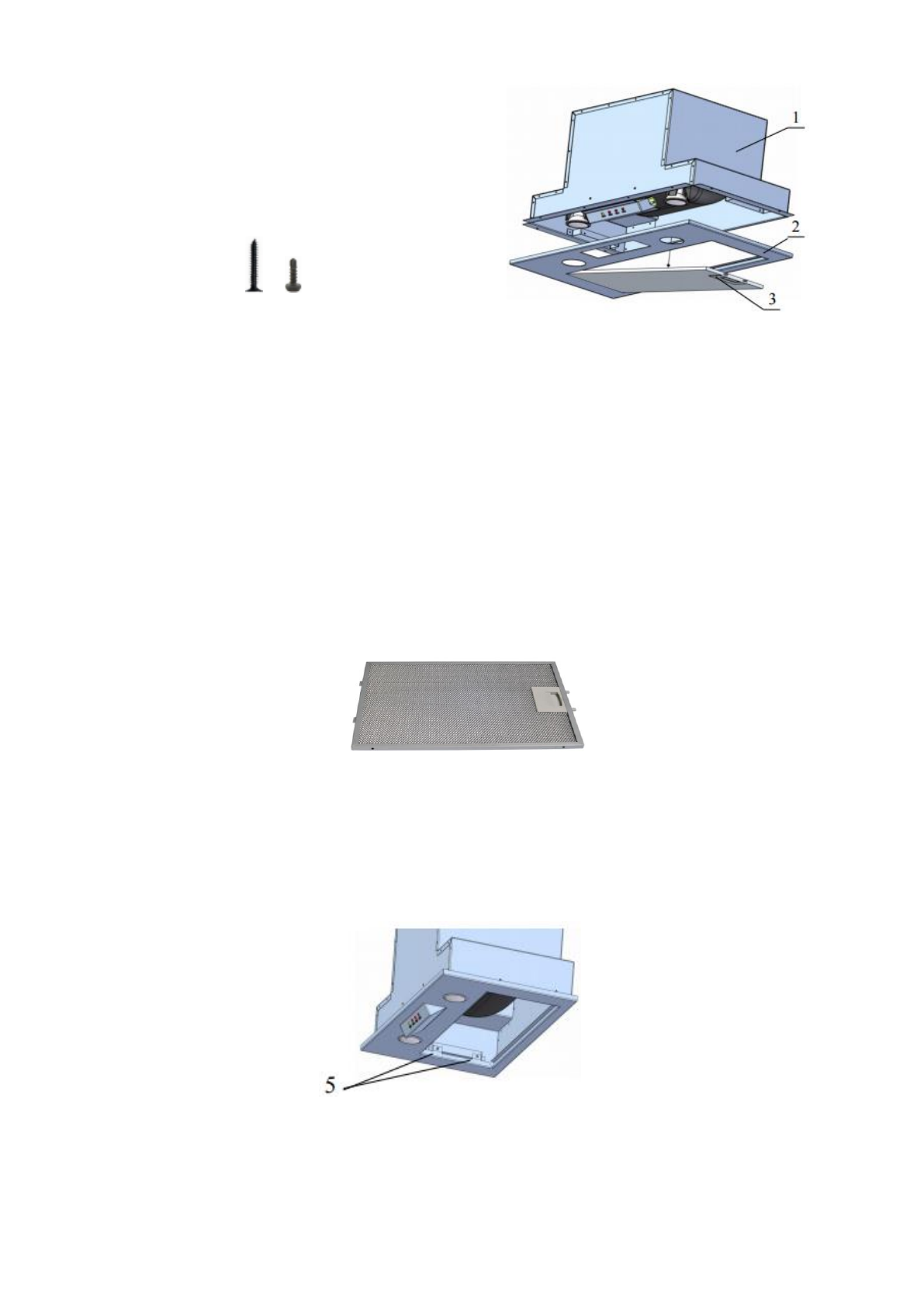

КОМПЛЕКТУЮЩИЕ ДЛЯ СБОРКИ (рис. 1)

1 – корпус вытяжки
2 – маскирующий экран
3 – алюминиевый фильтр
4 – восемь шурупов 3х12
5 – четыре винта 3,9х6,5




                               4       5

Рис. 1

Нельзя начинать монтаж вытяжки и снимать защитную пленку с вытяжки, пока Вы

не  убедитесь  в  технической  исправности  вытяжки  путем  подключения  ее  к
электрической сети и проверки всех ее функций.

Для  этого  следует  открыть  упаковку,  вынуть  вытяжку  и  разместить  ее  на  ровной

поверхности  таким  образом,  чтобы  переключатель  режимов  работы  был  обращен  в
сторону проверяющего. Далее вытяжка подключается к электросети и производится ее
проверка.  Если  вытяжка  на  всех  режимах  работает исправно,  следует  приступать  к  ее
монтажу. Если нет, следует обратиться в организацию, где была приобретена вытяжка
или в гарантийную мастерскую.

МОНТАЖ КОРПУСА ВЫТЯЖКИ:
1. Снимите алюминиевый жироулавливающий фильтр (рис. 2).





Рис. 2

2. Отключите кабель, соединяющий панель управления с турбиной вытяжки.
3.  Открутите  с  внутренней  стороны  четыре  винта  (5)  (рис.  1)  (два  слева  и  два

справа)  для  того  чтобы  снять  маскирующий  экран  с  корпуса  вытяжки  (рис.  1)  и
открыть отверстия для крепления корпуса к шкафу (рис. 3).

Рис. 3

4.  После  снятия  маскировочного  экрана,  привинтите  корпус  вытяжки  к  шкафу  с

помощью восьми шурупов (4) (рис. 1), сохраняя минимальное расстояние 65 см между
нижним краем вытяжки и поверхностью для приготовления пищи на плите (рис. 4).
