8

шлангом диаметром 120 мм. И, таким образом, все кухонные испарения, запахи, гарь и
копоть,  проходя  через  многоразовые  алюминиевые  жироулавливающие  фильтры,
выводятся  за  пределы  помещения.  При  данном  режиме  работы  нет  необходимости
устанавливать  угольные  фильтры.  Режим  отвода  является  наиболее  эффективным,
поскольку  вытяжка  удаляет  все  кухонные  испарения  за  пределы  кухни  в
вентиляционную шахту.

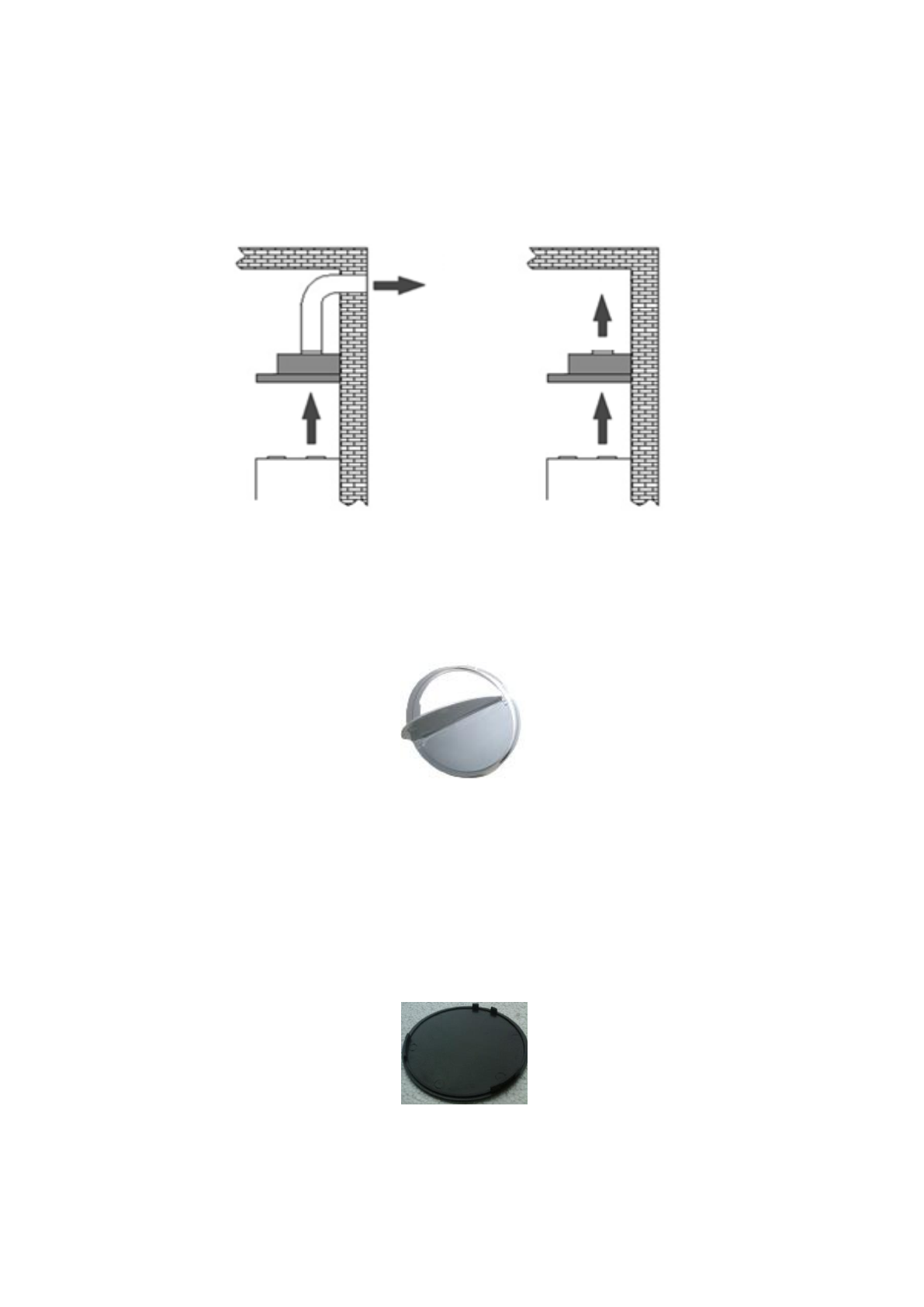

a) ОТВОД

b)

РЕЦИРКУЛЯЦИЯ

Рис. 3


Если вытяжка используется в режиме отвода, то необходимо установить обратный

клапан  (рис.4),  который  делает  невозможным  возврат  воздуха  из  вентиляционного
канала. На обратный клапан монтируется труба, отводящая воздух.

Рис. 4

2)  Рециркуляции  (рис.  3b)  –  внутренняя  циркуляция  воздуха  через  угольный

фильтр  (рис.  6).  Вытяжка  в  данном  случае  не  подключается  к  вентиляционной  шахте
и, таким образом, воздух просто прогоняется через вытяжку внутри кухни.

В  этом  режиме  на  вытяжку  должен  быть  установлен  угольный  фильтр  (рис.  6)  и

заглушки  верхнего  и  заднего  отверстий  (рис.  5).  Очищенный  фильтрами  воздух
возвращается через переднее выходное отверстие.

Рис. 5

Угольный  фильтр  не  входит  в  комплект  вытяжки  и  приобретается  отдельно.

Угольный  фильтр  следует  менять  не  реже,  чем  раз  в  3  месяца  (в  зависимости  от
интенсивности приготовления пищи).
